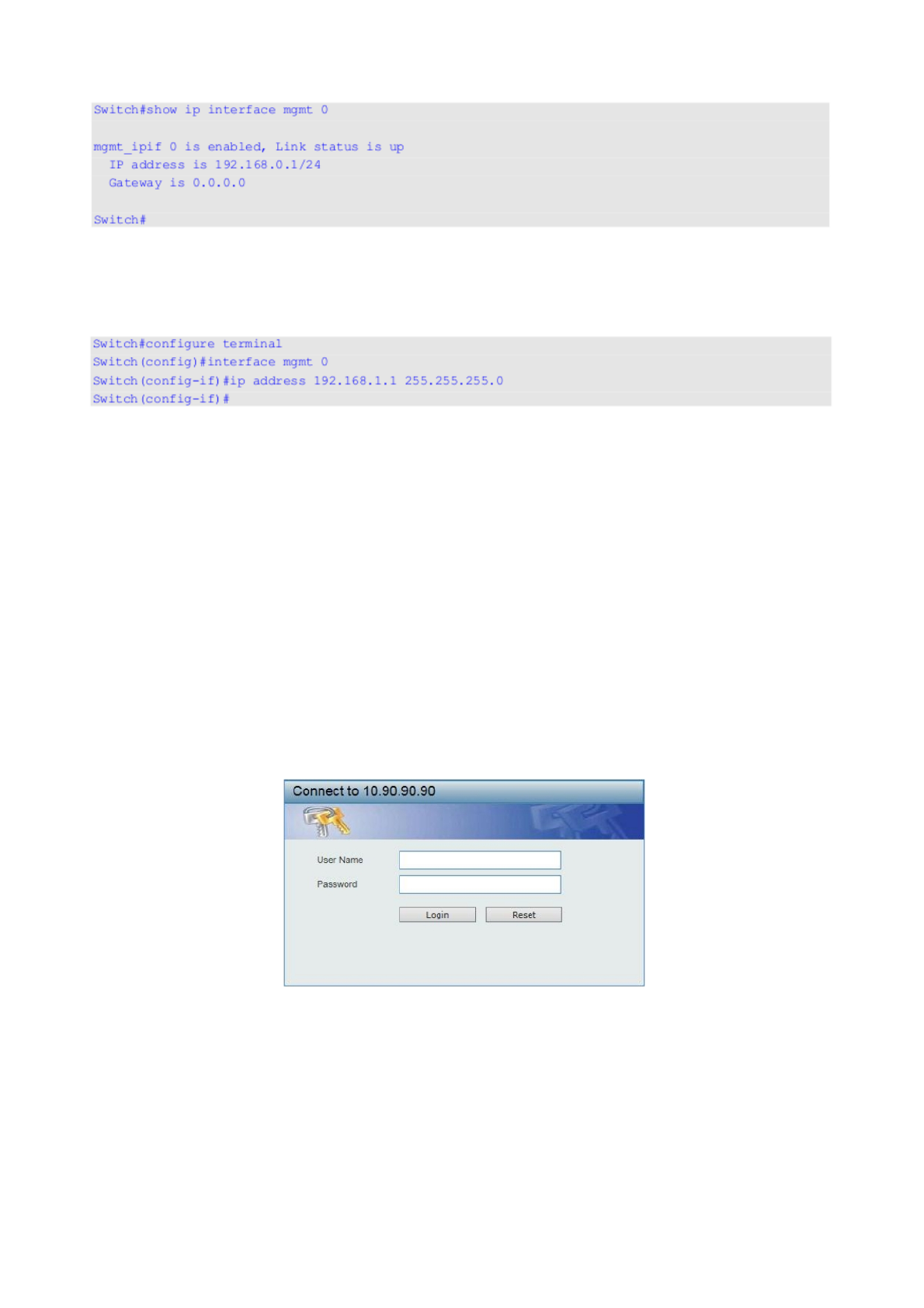

The IP settings or enabled status of the MGMT port can be changed through the console
port. For example, to change the IP address of the MGMT port, use the following
commands:
Logging into the Web UI
Supported Web browsers:
Microsoft Internet Explorer 7 or above
Firefox
Google Chrome
Safari
To access the Web UI, open a standard web browser, enter the Switch’s IP address into
the address bar of the browser, and press the ENTER key. To access the Web UI from
normal LAN ports, the default IP address is 10.90.90.90. When connecting to the Web UI
of the Switch for the first time, leave the
User Name
and
Password
fields blank and click
Login
since there are no login user accounts created by default on this switch.
Figure 14 — Web UI Login Window
11
Содержание
- 12 Правила и условия безопасной эксплуатации; Срок службы устройства – 5 лет.
- 13 Установка на плоскую поверхность; Рисунок 1 — Крепление резиновых ножек; Краткое
- 14 Установка в стойку; Рисунок 2 — Крепление кронштейнов
- 15 Подключение трансиверов; Рисунок 4 — Подключение трансиверов к коммутатору; Подключение кабеля питания переменного тока; Сбой питания; Рисунок 5 — Установка кабельной стяжки на коммутатор
- 16 Подключите кабель питания к коммутатору.; Рисунок 6 — Подключение кабеля питания к коммутатору; Наденьте зажим на стяжку и сместите его в сторону разъема питания.; Рисунок 7 — Установка зажима на стяжку
- 17 Затяните ленту зажима для надежной фиксации кабеля питания.; Рисунок 9 — Фиксация кабеля питания; Подключение резервного источника питания; НЕ ПОДКЛЮЧАЙТЕ резервный источник питания к; Резервный источник питания DPS-500A
- 18 Рисунок 10 — Подключение DPS-500A к коммутатору; Установка резервного источника питания в шасси; DPS-800 поддерживает резервные источники питания
- 20 Рисунок 13 — Параметры настройки COM-порта
- 21 Первоначальное подключение к коммутатору; Первый пользователь автоматически получает права доступа; Подключение к порту MGMT
- 22 Login; Рисунок 14 — Окно аутентификации пользователя
- 23 Технические характеристики; Аппаратное обеспечение
- 25 Техническая поддержка; Техническая поддержка через Интернет:
