Консольный кабель с разъемами RS-232 и RJ-45
Для подключения к консольному порту коммутатора выполните следующее:
1. Подключите кабель разъемом RS-232 к соответствующему порту компьютера.
2. Подключите кабель разъемом RJ-45 к консольному порту коммутатора.
Параметры программы эмуляции терминала должны быть настроены следующим
образом:
Соответствующий порт COM1 или COM2
Скорость передачи данных 115200 бод
8 бит данных
1 стоповый бит
Отсутствие контроля по четности
Отсутствие управления потоком

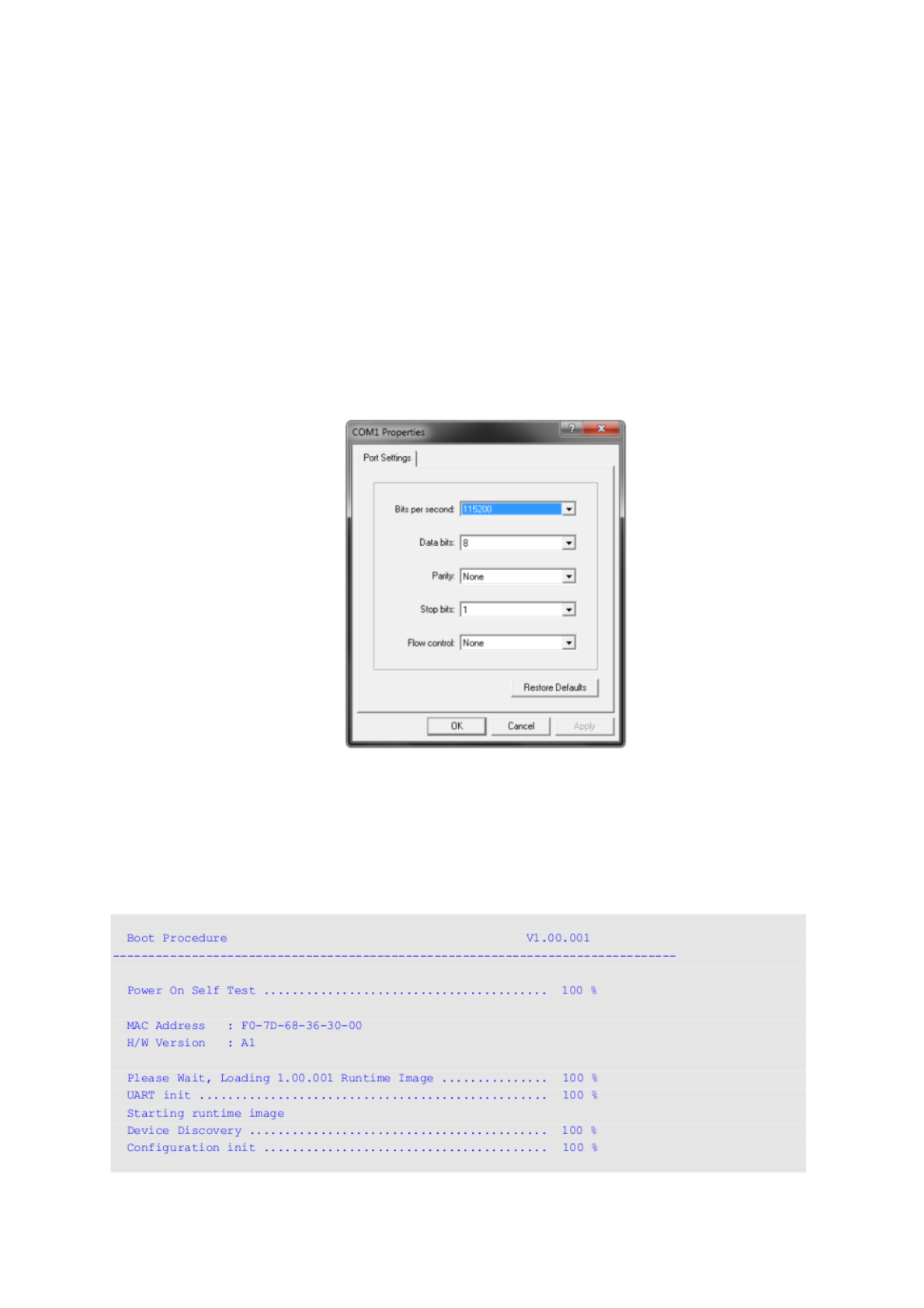

Рисунок 13 — Параметры настройки COM-порта
Теперь необходимо перезагрузить коммутатор. Самым простым способом
перезагрузки коммутатора на данном этапе является отключение кабеля питания и
его повторное подключение к соответствующему разъему на задней панели
устройства. После этого процедуру загрузки можно будет наблюдать в окне
терминала.
