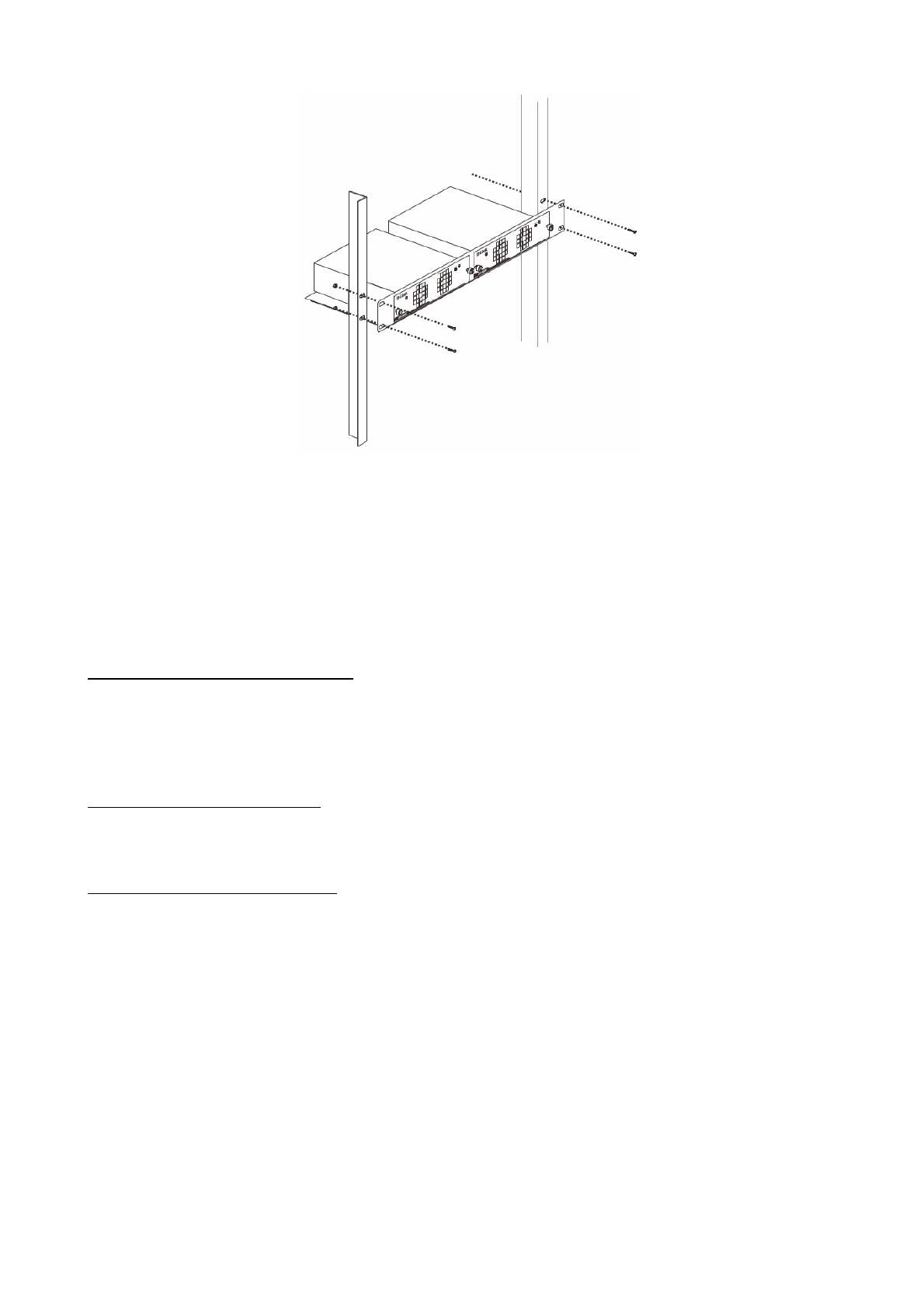

Figure 12 — Install the DPS-800 in an Equipment Rack
Management Options
This Switch can be managed Out-Of-Band (OOB) through the console port on the front
panel of the Switch or in-band using any of the copper RJ-45 or SFP ports on the front
panel.
Command Line Interface (CLI)
This Switch can be managed, out-of-band, by using the console port on the front panel of
the Switch. Alternatively, the Switch can also be managed, in-band, by using a Te lnet
connection to any of the LAN ports on the Switch. The command line interface provides
complete access to all switch management features.
SNMP-based Management
The Switch can be managed with an SNMP-compatible console program. The Switch
supports SNMP v1, SNMPv2c and SNMPv3.
Web User Interface (Web UI)
The Web UI can be accessed from any computer running web browsing software from its
LAN port when it is connected to any of the copper RJ-45 or SFP ports. This Switch also
supports SSL. This management interface is a more graphical representation of the
features that can be viewed and configured on this Switch. Most of the features available
through the CLI can be accessed through the Web UI. Web browsers like Microsoft’s
Internet Explorer, Mozilla Firefox, or Google Chrome can be used.
Connecting to the Console Port
The front panel of the Switch provides an RJ-45 port that provides an Out-Of-Band (OOB)
connection from a computer to the Switch to access the Switch’s Command Line Interface
8
Содержание
- 12 Правила и условия безопасной эксплуатации; Срок службы устройства – 5 лет.
- 13 Установка на плоскую поверхность; Рисунок 1 — Крепление резиновых ножек
- 14 Установка в стойку; Рисунок 2 — Крепление кронштейнов
- 15 Подключение трансиверов; Рисунок 4 — Подключение трансиверов к коммутатору; Подключение кабеля питания переменного тока; Сбой питания; Рисунок 5 — Установка кабельной стяжки на коммутатор
- 16 Подключите кабель питания к коммутатору.; Рисунок 6 — Подключение кабеля питания к коммутатору; Наденьте зажим на стяжку и сместите его в сторону разъема питания.; Рисунок 7 — Установка зажима на стяжку
- 17 Затяните ленту зажима для надежной фиксации кабеля питания.; Рисунок 9 — Фиксация кабеля питания; Подключение резервного источника питания; НЕ ПОДКЛЮЧАЙТЕ резервный источник питания к; Резервные источники питания DPS-500A и DPS-500DC; Рисунок 10 — Подключение двух коммутаторов к DPS-500A/500DC
- 18 Установка резервного источника питания в шасси; DPS-800 поддерживает резервные источники питания
- 20 Рисунок 13 — Параметры настройки COM-порта; Первоначальное подключение к коммутатору
- 21 После первоначальной авторизации настоятельно
- 22 OK; Рисунок 14 — Окно аутентификации пользователя
- 23 Технические характеристики; Аппаратное обеспечение
- 24 Прочее
- 25 Техническая поддержка; Техническая поддержка через Интернет:
