The following section explains how to connect the RPS to the Switch.
Disconnect the Switch from the main AC power source.
Insert the 14-pin end of the DPS-CB150-2PS (HW: B1) DC power supply cord into
the RPS and the 2-pin end into the receptacle of the RPS port on the Switch.
Using a standard AC power cord, connect the RPS to the main AC power source. A
green LED on the front panel of the RPS will illuminate to indicate a successful
connection.
Make sure that the ON/OFF toggle switch on the rear panel of the Switch is turned
on.
Re-connect the Switch to the AC power source and power on the RPS.
No configuration is needed in the Switch software for this installation.
Installing the RPS into a Rack-mount Chassis
DPS-800
The DPS-800 is a standard-size (1 standard unit in height) rack-mountable unit designed
to hold up to two RPS units.
NOTE:
This rack-mount chassis supports the following RPS units: DPS-500A and
DPS-500DC.

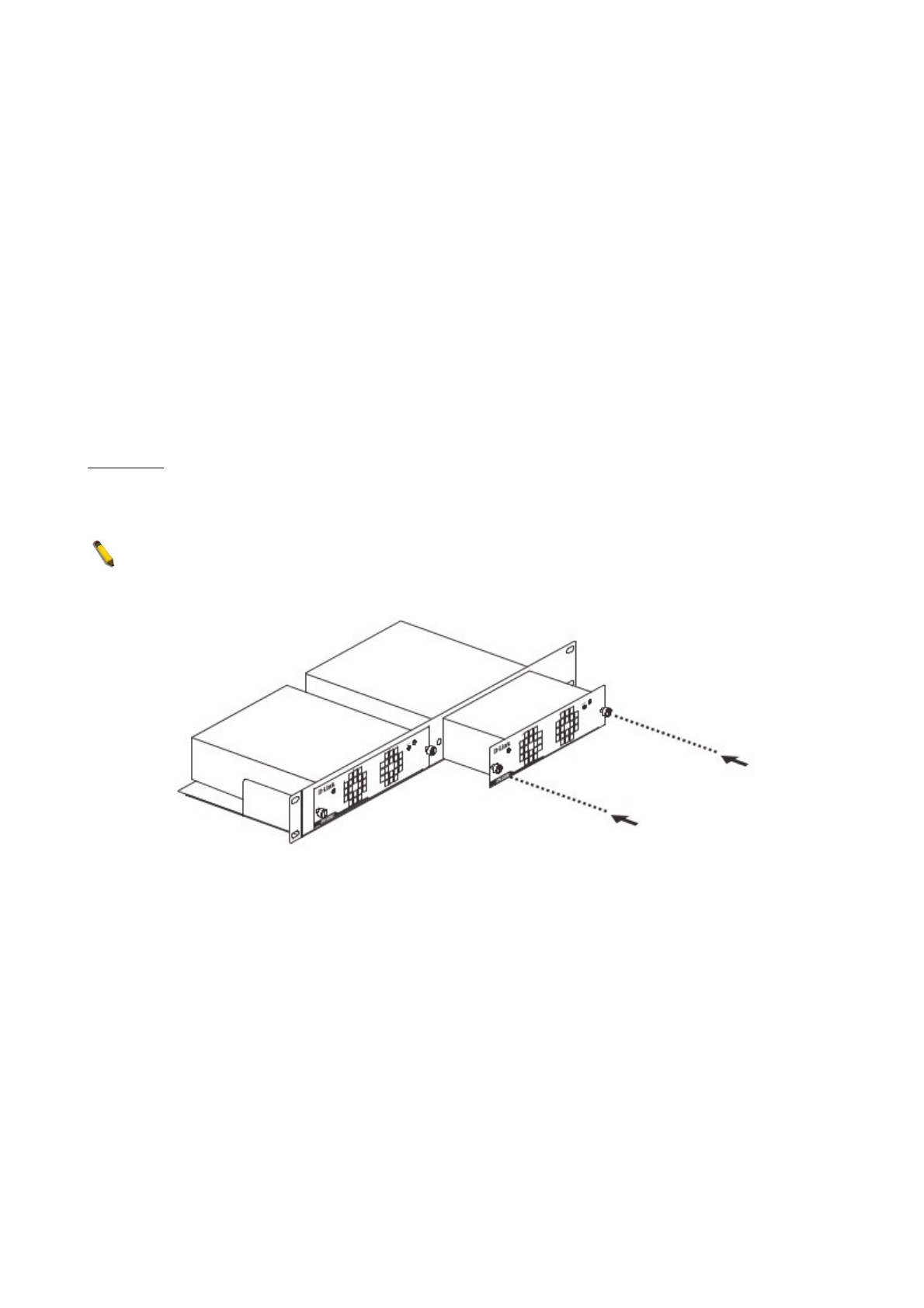

Figure 11 — Install the DPS-500A in the DPS-800
7
