Для подключения к консольному порту с разъемом RJ-45 потребуется следующее:
Терминал или компьютер с портом RS-232 и программа эмуляции терминала
Консольный кабель с разъемами RS-232 и RJ-45
Для подключения к консольному порту коммутатора выполните следующее:
1. Подключите кабель разъемом RS-232 к соответствующему порту компьютера.
2. Подключите кабель разъемом RJ-45 к консольному порту коммутатора.
Параметры программы эмуляции терминала должны быть настроены следующим
образом:
Соответствующий порт COM1 или COM2
Скорость передачи данных 115200 бод
8 бит данных
1 стоповый бит
Отсутствие контроля по четности
Отсутствие управления потоком

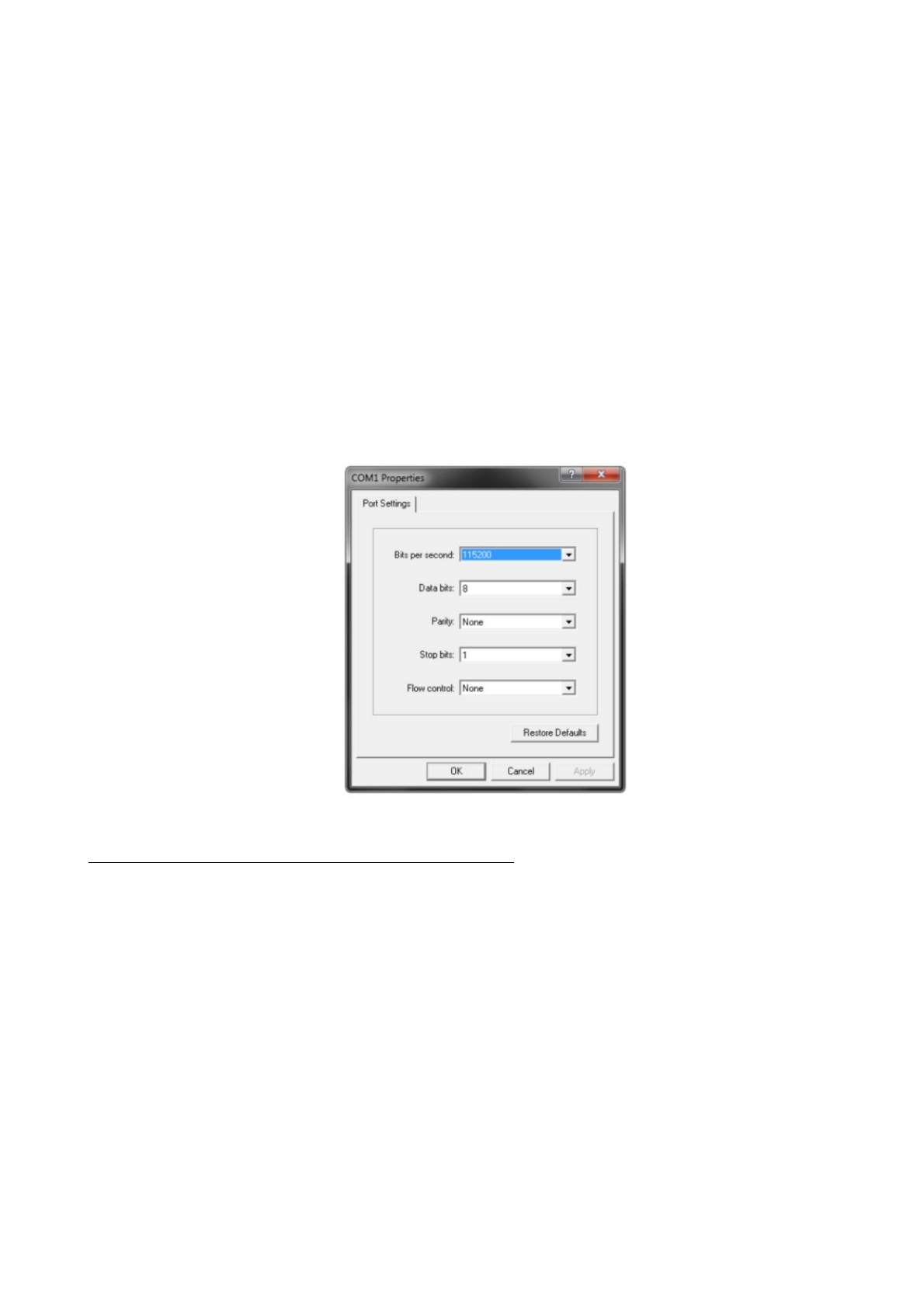

Рисунок 13 — Параметры настройки COM-порта
Первоначальное подключение к коммутатору
После подключения к консольному порту и включения коммутатора процедуру
загрузки можно будет наблюдать в окне терминала.
20
