Fasten the tie of the retainer until the power cord is secured.

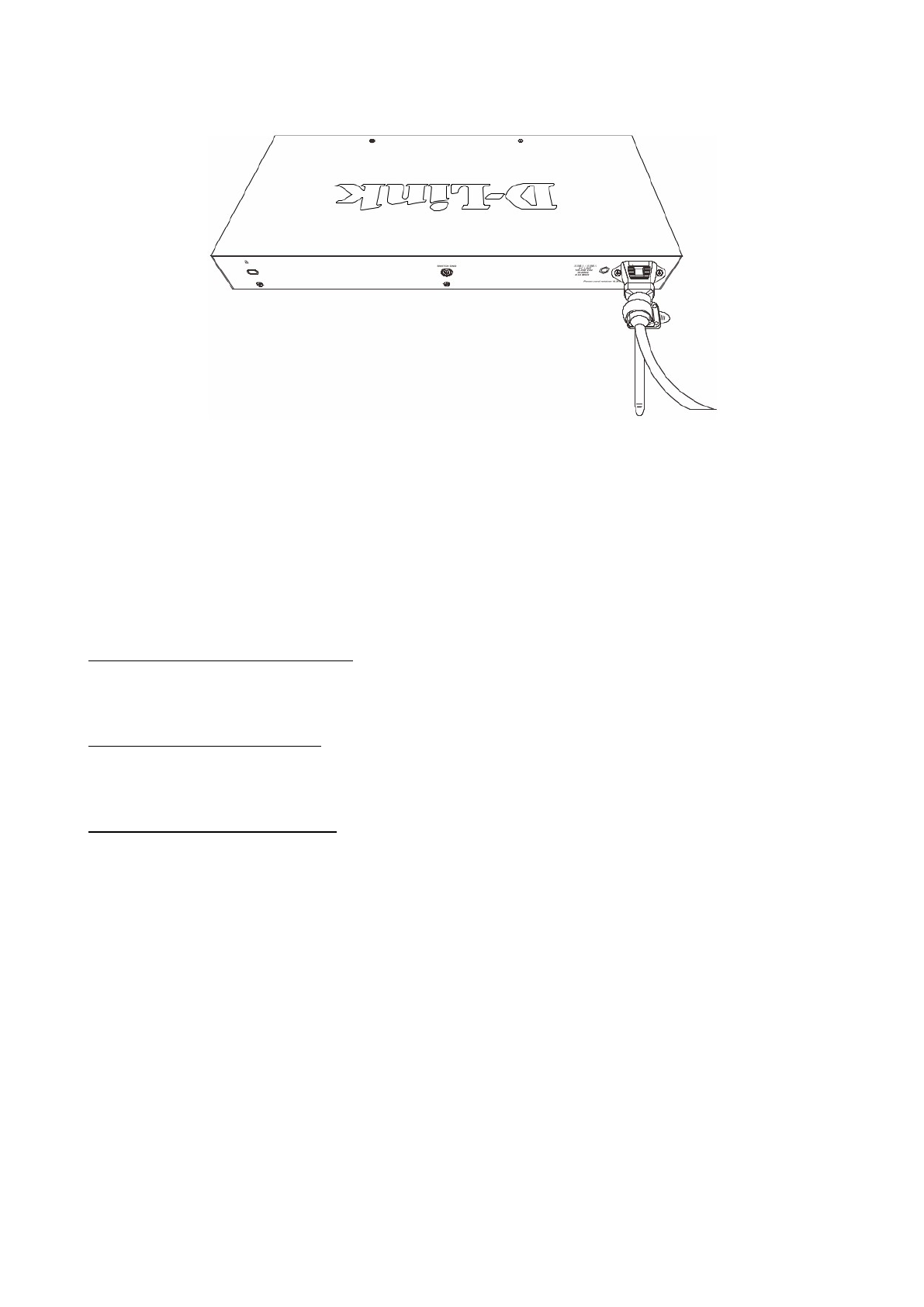

Figure 9 — Secure the power cord
Management Options
This Switch provides multiple access platforms that can be used to configure, manage,
and monitor networking features available on this Switch. Currently there are three
management platforms available which are described below.
Command Line Interface (CLI)
This Switch can be managed, out-of-band, by using the console port on the front panel of
the Switch.
SNMP-based Management
The Switch can be managed with an SNMP-compatible console program. The Switch
supports SNMP v1, SNMPv2c and SNMPv3.
Web User Interface (Web UI)
The Web UI can be accessed from any computer running web browsing software. This
management interface is a more graphical representation of the features that can be
viewed and configured on this Switch.
Connecting to the Console Port
The front panel of the Switch provides an RJ-45 console port to connect a remote system
for monitoring and configuring the Switch.
To use the RJ-45 console port, the following equipment is needed:
A terminal or a computer with both an RS-232 serial port and terminal emulation
software
A console cable with a male DB9 connector on one end and an RJ-45 connection
on the other
6
Содержание
- 9 Правила и условия безопасной эксплуатации; Срок службы устройства – 5 лет.
- 10 Установка на плоскую поверхность; Рисунок 1 — Крепление резиновых ножек
- 11 Установка в стойку; Рисунок 2 — Крепление кронштейнов; Подключение трансиверов
- 12 Рисунок 4 — Подключение трансиверов к коммутатору; Подключение кабеля питания переменного тока; Сбой питания; Рисунок 5 — Установка кабельной стяжки на коммутатор; Подключите кабель питания к коммутатору.
- 13 Рисунок 6 — Подключение кабеля питания к коммутатору; Наденьте зажим на стяжку и сместите его в сторону разъема питания.; Рисунок 7 — Установка зажима на стяжку; Затяните ленту зажима для надежной фиксации кабеля питания.
- 14 Рисунок 9 — Фиксация кабеля питания; Функции управления; Консольный кабель с разъемами RS-232 и RJ-45
- 15 Рисунок 10 — Параметры настройки COM-порта; Первоначальное подключение к коммутатору
- 16 Рисунок 11 — Окно аутентификации пользователя
- 17 Технические характеристики; Аппаратное обеспечение
- 19 Техническая поддержка; Техническая поддержка через Интернет:
