Install the Switch on a sturdy, level surface that can support the weight of the Switch. Do
not place any heavy objects on the Switch. The power outlet should be within 1.82 meters
(6 feet) of the Switch. Make sure that there is proper heat dissipation from and adequate
ventilation around the Switch. Leave at least 10 cm (4 inches) of space at the front, sides,
and rear of the Switch for ventilation.
Installing the Switch in a Standard 19'' Rack
This section is used to guide the user through installing the Switch into a switch rack. The
Switch can be mounted in a standard 19"(1U) rack using the provided mounting brackets.
Fasten the mounting brackets to the sides of the Switch using the screws provided.

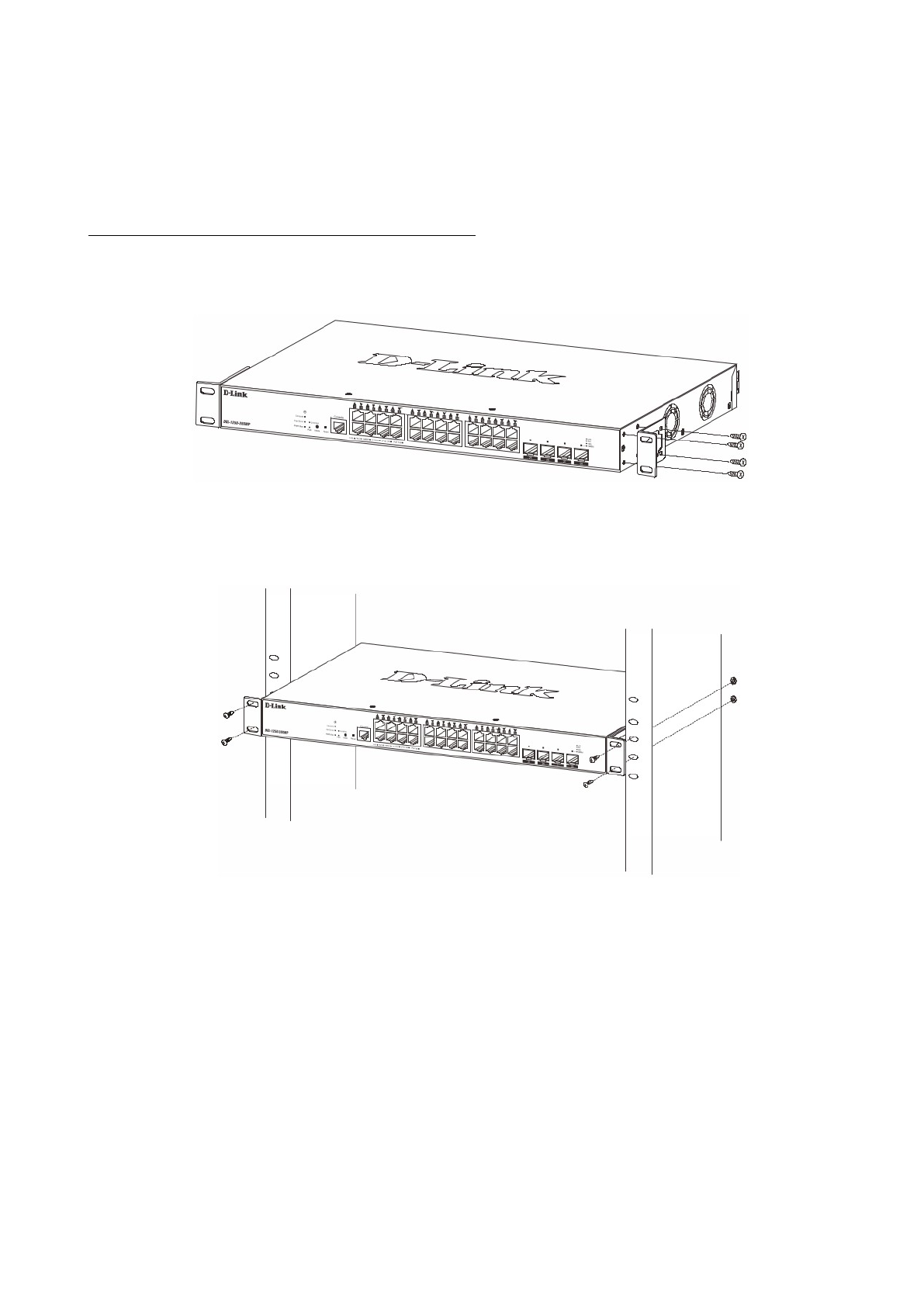

Figure 2 — Attaching rack-mount brackets to the Switch
Fasten the mounting brackets in any available open space in the rack using the screws
provided with the rack.
Figure 3 — Installing the Switch in a Rack
Installing Transceivers into the Transceiver Ports
The Switch is equipped with Enhanced Small Form-factor Pluggable (SFP+) ports that can
be used to connect various other networking devices to this switch that do not support the
standard RJ-45 wiring connection. These ports are generally used to connect this switch to
optical fiber connections and can be used to connect devices to the Switch over great
distances. The maximum distance that the RJ-45 wiring connection can reach is 100
meters. Fiber optic connections can span several kilometers.
3
Содержание
- 9 Правила и условия безопасной эксплуатации; Срок службы устройства – 5 лет.
- 10 Установка на плоскую поверхность; Рисунок 1 — Крепление резиновых ножек
- 11 Установка в стойку; Рисунок 2 — Крепление кронштейнов; Подключение трансиверов
- 12 Рисунок 4 — Подключение трансиверов к коммутатору; Подключение кабеля питания переменного тока; Сбой питания; Рисунок 5 — Установка кабельной стяжки на коммутатор; Подключите кабель питания к коммутатору.
- 13 Рисунок 6 — Подключение кабеля питания к коммутатору; Наденьте зажим на стяжку и сместите его в сторону разъема питания.; Рисунок 7 — Установка зажима на стяжку; Затяните ленту зажима для надежной фиксации кабеля питания.
- 14 Рисунок 9 — Фиксация кабеля питания; Функции управления; Консольный кабель с разъемами RS-232 и RJ-45
- 15 Рисунок 10 — Параметры настройки COM-порта; Первоначальное подключение к коммутатору
- 16 Рисунок 11 — Окно аутентификации пользователя
- 17 Технические характеристики; Аппаратное обеспечение
- 19 Техническая поддержка; Техническая поддержка через Интернет:
