Комплект поставки
Откройте коробку и аккуратно распакуйте ее содержимое. Проверьте по списку
наличие всех компонентов и убедитесь, что они не повреждены. Если что-либо
отсутствует или есть повреждения, обратитесь к Вашему поставщику.
Коммутатор DGS-1250-52XMP
Кабель питания
Фиксатор для кабеля питания
Консольный кабель (с разъемами RJ-45 и RS-232)
2 крепежных кронштейна для установки в 19-дюймовую стойку
Комплект для монтажа
4 резиновые ножки
Краткое руководство по установке
Компакт-диск
Установка коммутатора
Для безопасной установки и эксплуатации коммутатора рекомендуется следующее:
Осмотрите кабель питания и убедитесь, что он надежно подключен к
соответствующему разъему на задней панели коммутатора.
Установите коммутатор в сухом и прохладном месте для обеспечения
надлежащей рабочей температуры и влажности.
Установите коммутатор в том месте, где отсутствуют источники сильного
электромагнитного поля, вибрация, пыль и воздействие прямых солнечных
лучей.
Установка на плоскую поверхность
При установке коммутатора на стол или какую-либо поверхность необходимо
прикрепить входящие в комплект поставки резиновые ножки к нижней панели
коммутатора, расположив их по углам.

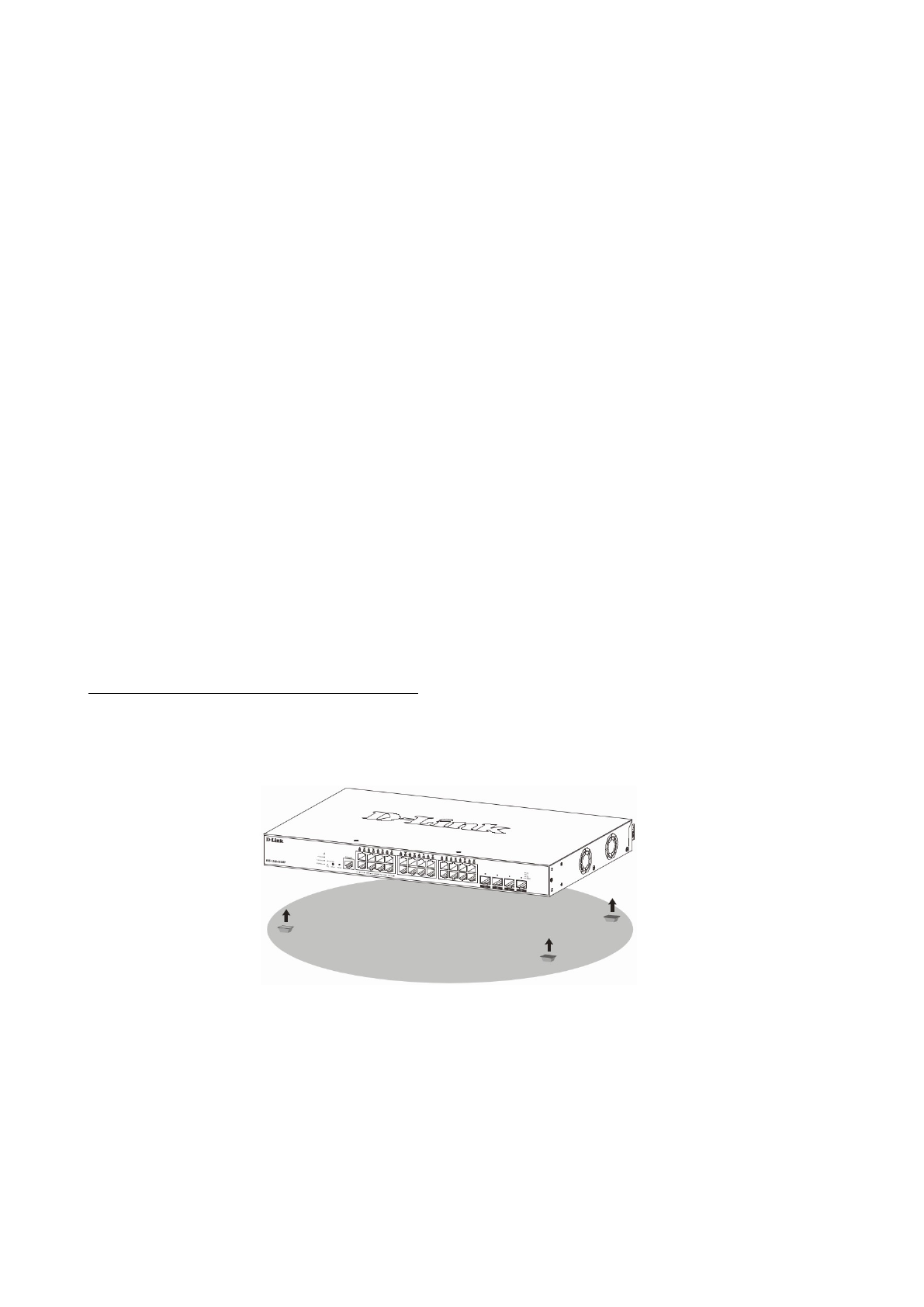

Рисунок 1 — Крепление резиновых ножек
Установите устройство на твердой и ровной поверхности, которая способна
выдержать его вес. Не размещайте тяжелые предметы на поверхности коммутатора.
Электрическая розетка должна находиться не менее чем в 1,82 метре от
коммутатора. Убедитесь, что вокруг устройства достаточно пространства для
надлежащего рассеивания тепла и вентиляции. Оставьте по меньшей мере 10 см
пространства спереди, сбоку и сзади коммутатора для обеспечения вентиляции.
10
Содержание
- 9 Правила и условия безопасной эксплуатации; Срок службы устройства – 5 лет.
- 10 Установка на плоскую поверхность; Рисунок 1 — Крепление резиновых ножек
- 11 Установка в стойку; Рисунок 2 — Крепление кронштейнов; Подключение трансиверов
- 12 Рисунок 4 — Подключение трансиверов к коммутатору; Подключение кабеля питания переменного тока; Сбой питания; Рисунок 5 — Установка кабельной стяжки на коммутатор; Подключите кабель питания к коммутатору.
- 13 Рисунок 6 — Подключение кабеля питания к коммутатору; Наденьте зажим на стяжку и сместите его в сторону разъема питания.; Рисунок 7 — Установка зажима на стяжку; Затяните ленту зажима для надежной фиксации кабеля питания.
- 14 Рисунок 9 — Фиксация кабеля питания; Функции управления; Консольный кабель с разъемами RS-232 и RJ-45
- 15 Рисунок 10 — Параметры настройки COM-порта; Первоначальное подключение к коммутатору
- 16 Рисунок 11 — Окно аутентификации пользователя
- 17 Технические характеристики; Аппаратное обеспечение
- 19 Техническая поддержка; Техническая поддержка через Интернет:
