About This Guide

This guide gives step-by-step instructions for setting up
the DGS-1210-20/FL switch. Please note that the
model you have purchased may appear slightly different
from those shown in the illustrations.

Step 1 – Unpacking

Open the shipping carton and carefully unpack its
contents. Please consult the packing list located in the
User Guide to make sure all items are present and
undamaged. If any item is missing or damaged, please
contact your local D-Link reseller for replacement.

●

DGS-1210-20/FL Switch

●

Two rack mounting brackets

●

Power cord

●

Power cord retainer

●

Four rubber feet

●

Mounting kit

●

CD-ROM (optionally)

●

Quick Installation Guide

Step 2 – Switch Installation

For safe switch installation and operation, it is
recommended that you:

•

Visually inspect the power cord to see that it is secured
fully to the AC power connector.

•

Make sure that there is proper heat dissipation and
adequate ventilation around the switch.

•

Do not place heavy objects on the switch.

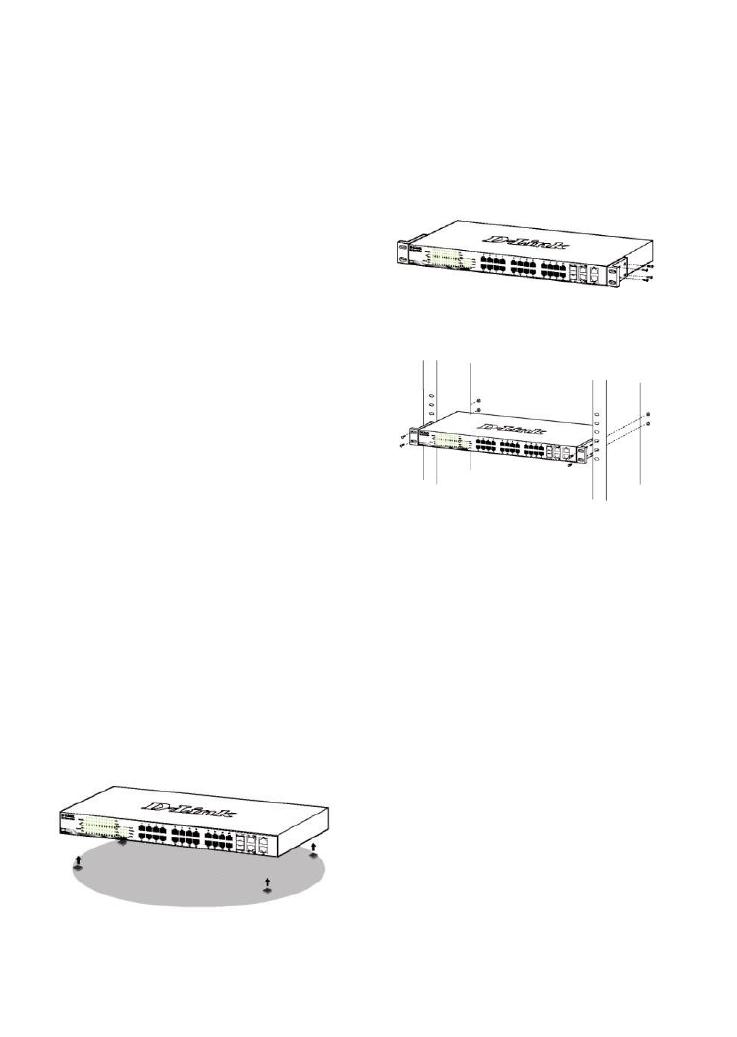

Desktop or Shelf Installation

When installing the switch on a desktop or shelf, the
rubber feet included with the device must be attached on
the bottom at each corner of the device’s base. Allow
enough ventilation space between the device and the
objects around it.

Rack Installation

The switch can be mounted in an EIA standard size
19-inch rack, which can be placed in a wiring closet with
other equipment.
1. To install, attach the mounting brackets to the switch’s
side panels (one on each side) and secure them with the
screws provided.

2. Then, use the screws provided with the equipment rack
to mount the switch in the rack.

Grounding the Switch

This section describes how to connect the Switch to
ground. You must complete this procedure before powering
on your Switch.

Required Tools and Equipment

•

Grounding screws (included in the accessory
kit): One M4 x 6 mm (metric) pan-head
screw.

•

Grounding cable (not included in the accessory kit):
The grounding cable should be sized
according to local and national installation
requirements. Depending on the power
supply and system, a 12 to 6 AWG copper
conductor is required for installation.
Commercially available 6 AWG wire is
recommended. The length of the cable
depends on the proximity of the Switch to
proper grounding facilities.

•

A screwdriver (not included in the accessory kit).

You can connect the Switch to a protective
ground by following the steps below:
