8

РУ

С

С

КИ

Й

#

Компонент

Описание

2

Слот для

установки

фиксатора для

кабеля питания

Слот предназначен для установки фиксатора

с целью предотвращения случайного

отключения кабеля питания.

3

Switch GND

Винт заземления предназначен для

крепления клеммы заземляющего провода к

коммутатору.

4

Слот для

кенсингтонского

замка

Слот предназначен для установки

кенсингтонского замка.

Таблица 3

Установка коммутатора

Перед началом работы

Соблюдайте следующие меры предосторожности,

ч то б ы   п р е д отв р ати ть   н е з а п л а н и р о в а н н о е

в ы к л ю ч е н и е   у с т р о й с т в а ,   п о в р е ж д е н и е

оборудования или нанесение вреда человеку:
•  Установите DGS-1010MP в сухом и прохладном

месте с допустимым значением температур и

влажности.

•  Установите коммутатор в месте, защищенном от

воздействия сильных электромагнитных полей,

вибрации, пыли и прямых солнечных лучей.

•  Оставьте не менее 10 см свободного пространства

в о к р у г   к о м м у т а то р а   д л я   о б е с п е ч е н и я

вентиляции.

•  Осмотрите кабель питания и убедитесь в

б е з о п а с н о с т и   е г о   п о д к л ю ч е н и я   к

соответствующему разъему на задней панели

коммутатора.

•  Не размещайте какие-либо устройства на

поверхности коммутатора.

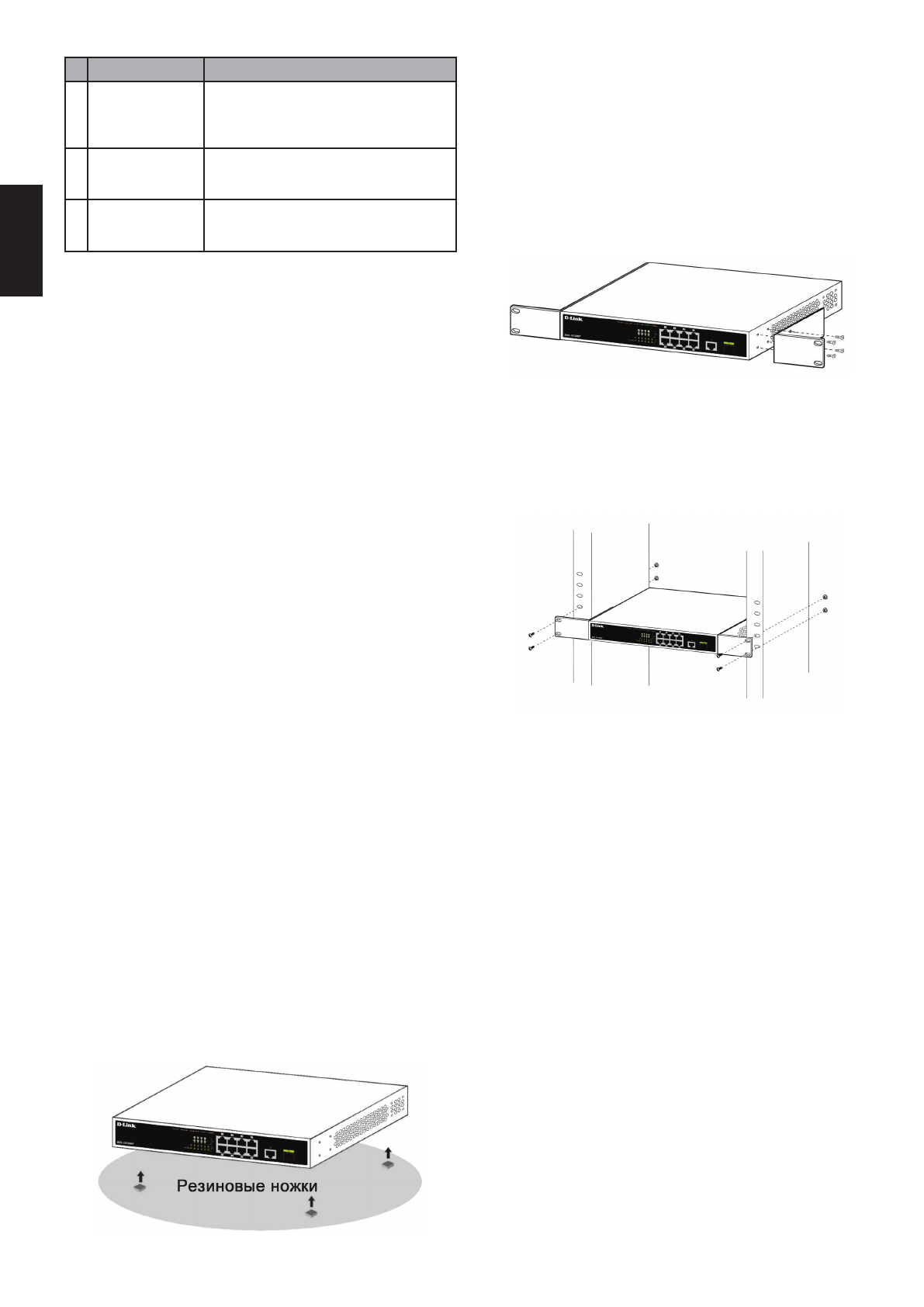

Установка коммутатора на плоскую

поверхность

В   к о м п л е к т   п о с та в к и   D G S - 1 0 1 0 M P   в хо д я т

резиновые ножки, которые помогают защитить

корпус коммутатора и поверхность, на которую он

устанавливается, от царапин.
1.  Снимите липкую ленту с резиновых ножек.

2.  Прикрепите резиновые ножки к нижней

панели коммутатора, расположив их по углам.

Рисунок 4

Установка коммутатора в стойку

Коммутатор DGS-1010MP может быть установлен в

19-дюймовую стойку.
1.  Прикрепите входящие в комплект поставки

кронштейны к боковым панелям коммутатора

и зафиксируйте их с помощью входящих в

комплект поставки винтов.

Рисунок 5

2.  Установите коммутатор в стойку.
3.  Закрепите коммутатор с помощью винтов,

входящих в комплект поставки стойки.

Рисунок 6

Заземление коммутатора

Заземление коммутатора необходимо выполнить

перед включением питания коммутатора.

Необходимые инструменты и оборудование

•  Винт заземления (входит в комплект для

монтажа) и винт M4 x 6 мм (не входит в комплект

для монтажа).

•  Провод заземления (не входит в комплект для

монтажа). Характеристики провода заземления

должны соответс твовать региональным

требованиям по установке. В зависимости от

источника питания и системы для установки

требуется медный провод (от 12 до 6 AWG).

Рекомендуется использовать имеющиеся в

продаже провода 6 AWG. Длина кабеля зависит

от расположения коммутатора по отношению к

средствам заземления.

•  Отвертка (не входит в комплект для монтажа).
