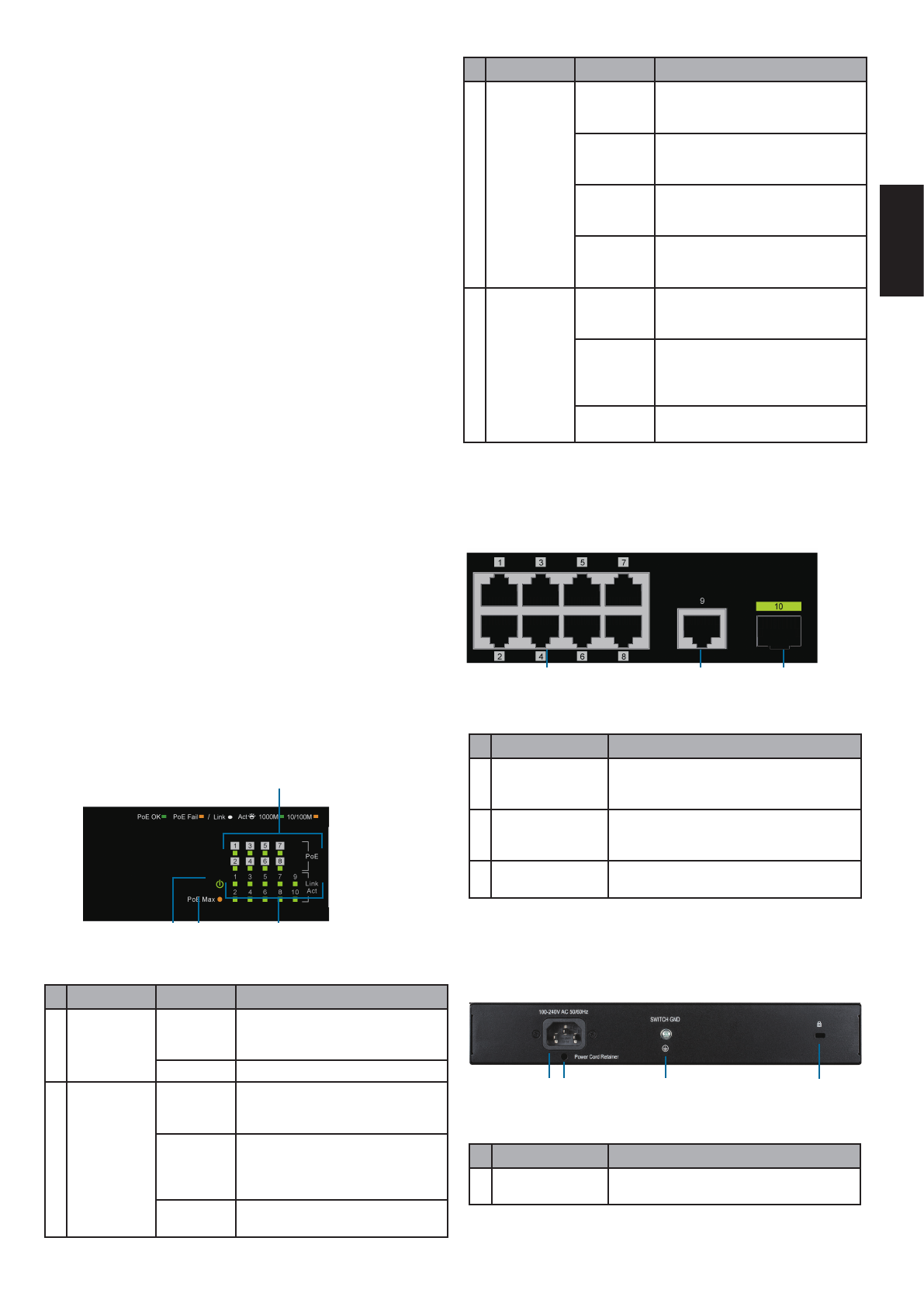

# Индикатор Состояние

Описание

3

Link/Act/

Speed

(Порты 1 - 10)

Горит

желтым

светом

К порту подключено устройство на

скорости 10/100 Мбит/с.

Мигает

желтым

светом

На порту выполняется передача или

прием данных на скорости 10/100

Мбит/с.

Горит

зеленым

светом

К порту подключено устройство на

скорости 1000 Мбит/с.

Мигает

зеленым

светом

На порту выполняется передача или

прием данных на скорости

1000 Мбит/с.

4

PoE

(Порты 1 - 8)

Горит

зеленым

светом

Устройство с поддержкой PoE

получает питание по Ethernet-кабелю.

Мигает

желтым

светом

Устройство с поддержкой PoE

подключено к порту, но оставшегося

бюджета мощности коммутатора

недостаточно для питания устройства.

Не горит

Устройство с поддержкой PoE не

подключено к порту.

Таблица 1

Интерфейсы передней панели

1

2

3

Рисунок 2

#

Интерфейс

Описание

1

Порты 1 ~ 8

Порты 10/100/1000Base-T с поддержкой

PoE для подключения Ethernet-устройств и

устройств с поддержкой PoE.

2

Порт 9

Порт 10/100/1000Base-T для подключения к

другому коммутатору с помощью Ethernet-

кабеля.

3

Порт 10

Порт 1000Base-X SFP для подключения

совместимого SFP-трансивера.

Таблица 2

Компоненты задней панели

1 2

3

4

Рисунок 3

#

Компонент

Описание

1

Разъем питания

Разъем предназначен для подключения

кабеля питания.

Перед началом работы

Данное руководс тво содержит инс трукции

по ус тановке неуправляемого комму татора

DGS-1010MP. Помните, что приобретенная Вами

модель может незначительно отличаться от

изображенной в руководстве.

Комплект поставки

Комплект поставки DGS-1010MP должен содержать

следующие компоненты:
•  Неуправляемый коммутатор с 9 портами

10/100/1000Base-T и 1 портом 1000Base-X SFP

(8 портов с поддержкой PoE 802.3af/802.3at

(30 Вт), PoE-бюджет 125 Вт) DGS-1010MP

•  Кабель питания
•  Фиксатор для кабеля питания
•  Комплект для установки в стойку
•  Резиновые ножки
•  Краткое руководство по установке
Если что-либо отсутствует или есть повреждения,

обратитесь к Вашему поставщику.

Обзор аппаратной части

Индикаторы

1 2

3

4

Рисунок 1

# Индикатор Состояние

Описание

1

Power

Горит

зеленым

светом

Питание включено.

Не горит

Питание выключено.

2

PoE Max

Горит

желтым

светом

Общая потребляемая мощность

превышает допустимый порог 118 Вт,

но ниже общего бюджета 125 Вт.

Мигает

желтым

светом

Превышен общий бюджет мощности

PoE 125 Вт. Дополнительные

устройства не смогут получать

питание по PoE через коммутатор.

Не горит

Общая потребляемая мощность PoE

ниже допустимого порога 118 Вт.
