  6

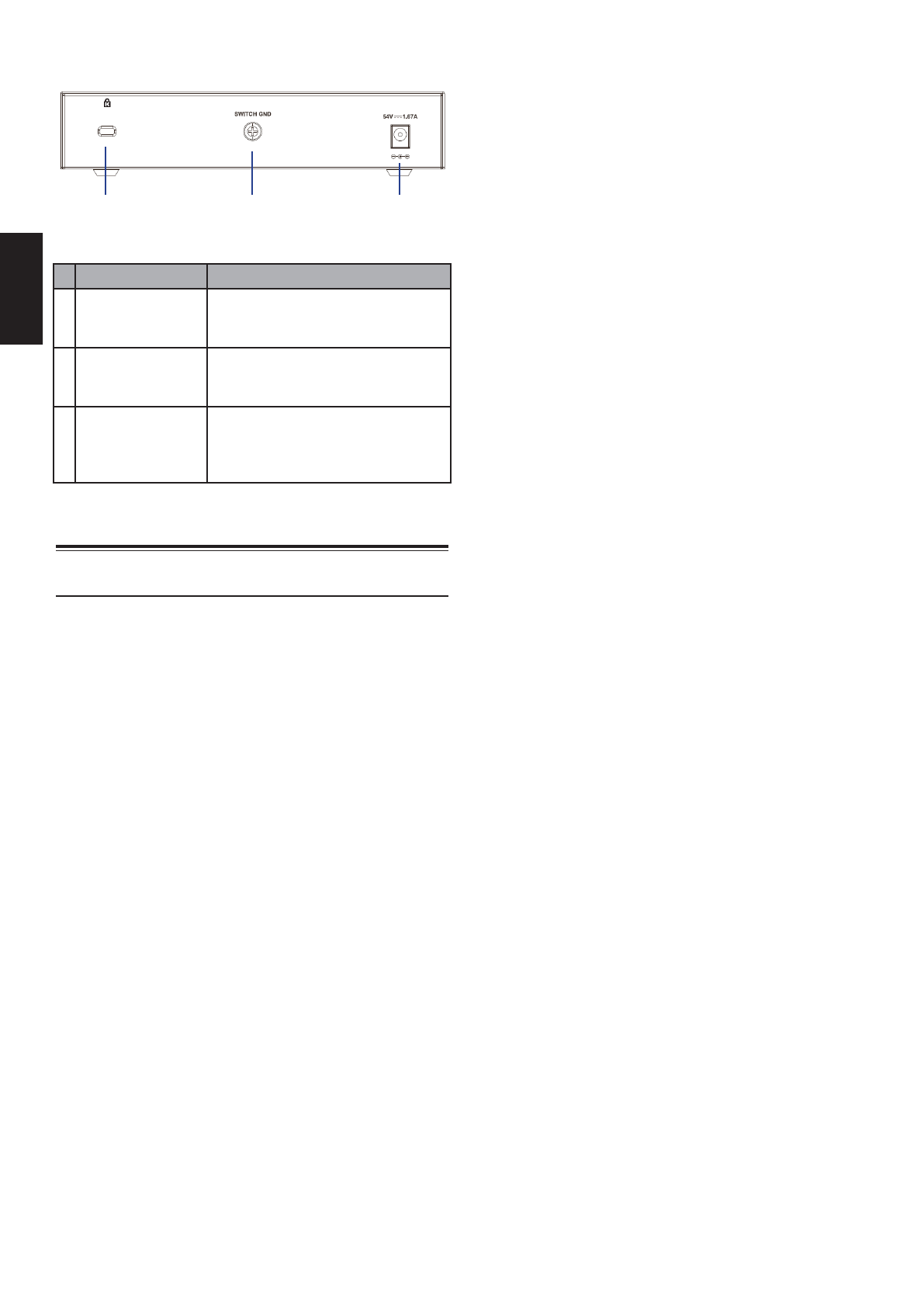

Компоненты задней панели

1

2

3

Рисунок 3: Компоненты задней панели

#

Компонент

Описание

1

Слот для

кенсингтонского

замка

Слот предназначен для установки

кенсингтонского замка.

2

SWITCH GND

Винт заземления предназначен для

крепления клеммы заземляющего

провода к коммутатору.

3

Разъем для

подключения

адаптера

питания

Р а з ъ е м   п р е д н а з н а ч е н   д л я

подключения адаптера питания.

Таблица 3: Компоненты задней панели

Установка коммутатора

Меры предосторожности

Д ля безопасной ус тановки и эксплуатации

коммутатора рекомендуется следующее:
•  Осмотрите разъем для подключения адаптера

питания и убедитесь, что адаптер надежно

подключен к этому разъему.

•  Убе дитесь в на личии прос транс тва д л я

те п л о в ы д е л е н и я   и   в е н т и л я ц и и   в о к р у г

коммутатора.

•  Установите коммутатор в месте, защищенном

от воздействия сильных электромагнитных

полей, вибрации, пыли и прямых солнечных

лучей.

•  Н е   р а з м е щ а й те   т я ж е л ы е   п р е д м е т ы   н а

поверхности коммутатора.

Заземление коммутатора

К о м м у т а то р   м о ж н о   з а з е м л и т ь ,   в ы п о л н и в

следующие шаги:
1.  У б е д и т е с ь ,   ч т о   п и т а н и е   к о м м у т а т о р а

выключено.

2.  Прикрутите клемму заземляющего провода

винтом заземления к коммутатору.

3.  Прикрепите клемму на противоположной

стороне провода заземления к заземлителю.

4.  П р о в е р ьте   н а д е ж н о с т ь   с у щ е с т в у ю щ и х

соединений.

Крепление резиновых ножек

В   к о м п л е к т   п о с та в к и   D G S - 1 0 0 8 P   в хо д я т   4

резиновые ножки, которые помогают защитить

корпус коммутатора и поверхность, на которую

он устанавливается, от царапин. Снимите липкую

ленту с резиновых ножек и прикрепите их к

нижней панели коммутатора, расположив их по

углам.

Крепление коммутатора к стене

Коммутатор DGS-1008P может быть прикреплен к

стене. Приведенные ниже инструкции описывают

процесс крепления устройства к стенам разного

типа.

Стена с твердым покрытием (например,

бетонная, кирпичная)

1.  Просверлите в стене два отверстия в местах,

отмеченных под крепежные отверс ти я,

р а с п о л о ж е н н ы е   н а   н и ж н е й   п а н е л и

комму татора, и ус тановите нейлоновые

дюбели, входящие в комплект поставки, в

просверленные отверстия.

2.  Вкру тите шурупы, вход ящие в комплек т

поставки, в нейлоновые дюбели.

3.  П о в е с ь т е   к о м м у т а т о р   к р е п е ж н ы м и

отверстиями на шурупы.

Стена с нежестким покрытием

(например, деревянная,

гипсокартонная)

1.  Вкрутите два шурупа, входящие в комплект

поставки, в местах, отмеченных под крепежные

отверстия, расположенные на нижней панели

коммутатора.

2.  П о в е с ь т е   к о м м у т а т о р   к р е п е ж н ы м и

отверстиями на шурупы.

Включение питания коммутатора

Чтобы включить питание устройства, подключите

адаптер питания к соответствующему разъему на

задней панели коммутатора и к электрической

розетке.
