4.2

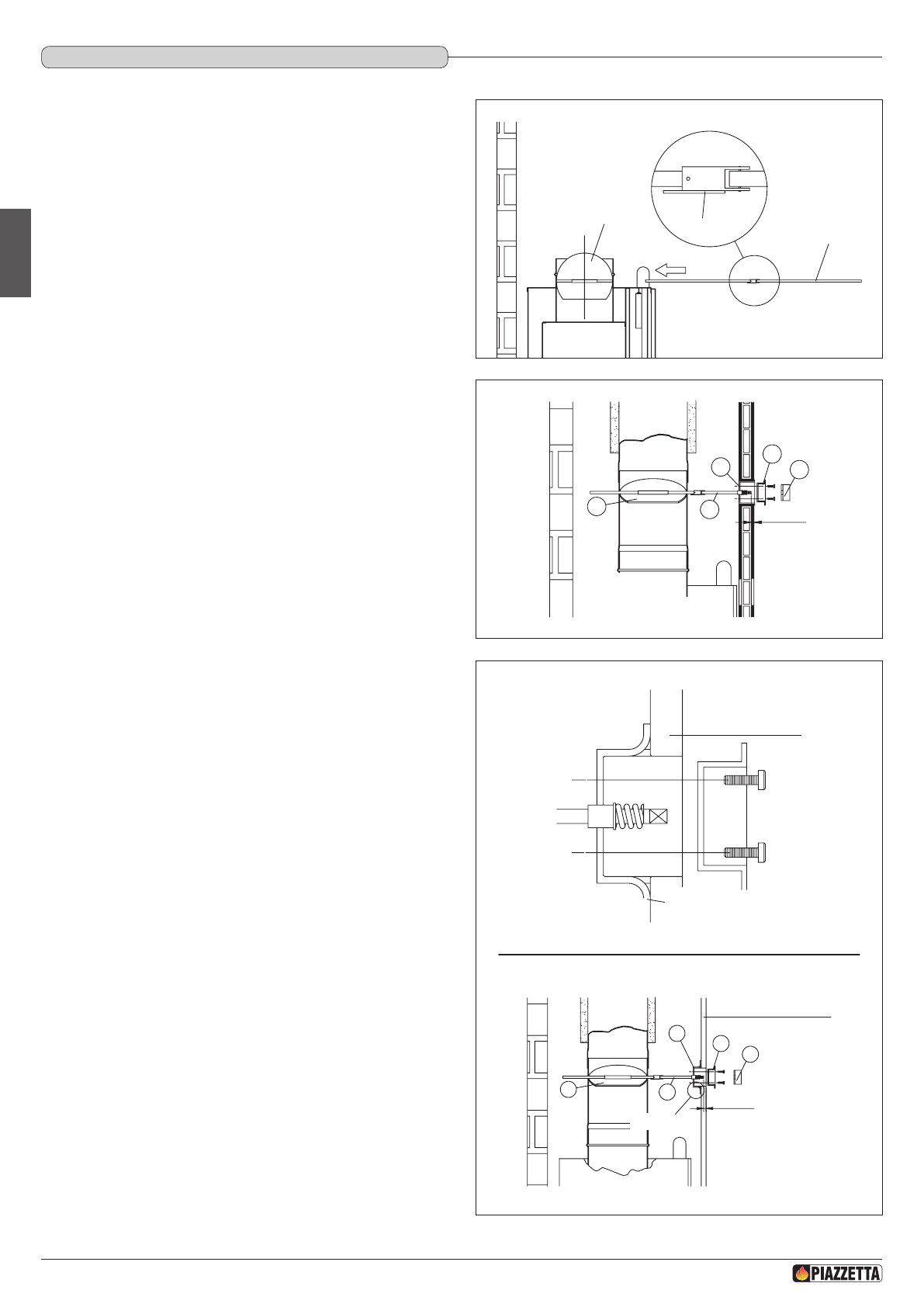

УСТАНОВКА ДАТЧИКА ДЫМА

Топка

  оборудован

а

  датчиком  дыма  с

шарнирной  тягой,

выполняющей  функцию  следования  углу  наклона,  под

которым  установлена  вытяжка.  Установка  выполняется

следующим образом:

-

Установите датчик (2) в гнезде и держите его в

вертикальном положении.

-

Вставьте тягу (1)

в датчик (2) полностью. При этом

язычок

(3)

остается

направленным

вниз

.

-

Переходите к установке

выпускной трубы дымохода и ее

соединения с дымоходом, как указано в разделе с

соответствующим названием.

-

Выполните

или  подготовьте  футеровку

фасадной  стены.

-

Вставьте  входящий  в  комплект  деревянный  дюбель

в

коробку (4)

и навинтите его на тягу (1).

-

Затем

определите

точное

расположение

коробки, которое

должно  соответствовать  углу  наклона  фасадной  стены.

При

движении  коробки  вместе  с  дюбелем  тяговый  стержень  (1)

действует  как  направляющий  элемент,  и  это  позволяет

определять идеальное расположение коробки, тяги и стены.

-

Обрежьте

стержень

(1)

на

1см

внутри

внешней поверхности

стены.

-

Далее следует нанизать пластину

(5) и

прикрутить ее к

коробке (4).

-

Закрепите

ручку

(6), убедившись, что расположение датчика

соответствует расположению пластины.

a

Если фасадная стена

выполнена из гипсокартона

(рис. 44),

коробка (4) прикрепляется к стене с помощью

завинчивания винтов, на пластине

(5), перед

этим

 необходимо загнуть вверх ее боковые края.

2

3

1

Рис

.

43

2

1

6

5

4

1 CM

2

1

6

5

4

1 CM

СТЕНА ИЗ

ГИПСОКАРТОНА

ДЕТАЛЬ

 "A"

ДЕТАЛЬ

"A"

СТЕНА

ИЗ

ГИПСОКАРТОНА

ПОДЪЕМЫ

Рис

.

44

Рис

.

45
