a

Минимальное расстояние

(F) до

термочувствительных

строительных  элементов  или

воспламеняемых

материалов

должно  соблюдаться  по  всей  длине

дымовой

трубы  (например,

облицовка,  стены,  балки

или  деревянные  потолки  и  т.д.),  при  этом,  если  труба

проходит  через  стену  или  потолок,  должны

применяться

определенные методы установки.

a

Для

обеспечения

безопасности там, где есть риск

случайного  контакта

с  дымовой  трубой,

внешняя

поверхность  должна  быть  достаточно  защищена  в

соответствии

с

нормами

и

инструкциями,

предоставленными

производителем дымохода.

DT2034651-0

L

SP3

SP2

SP2

SP4

F

B

B

3

3

1

7

6

H

F

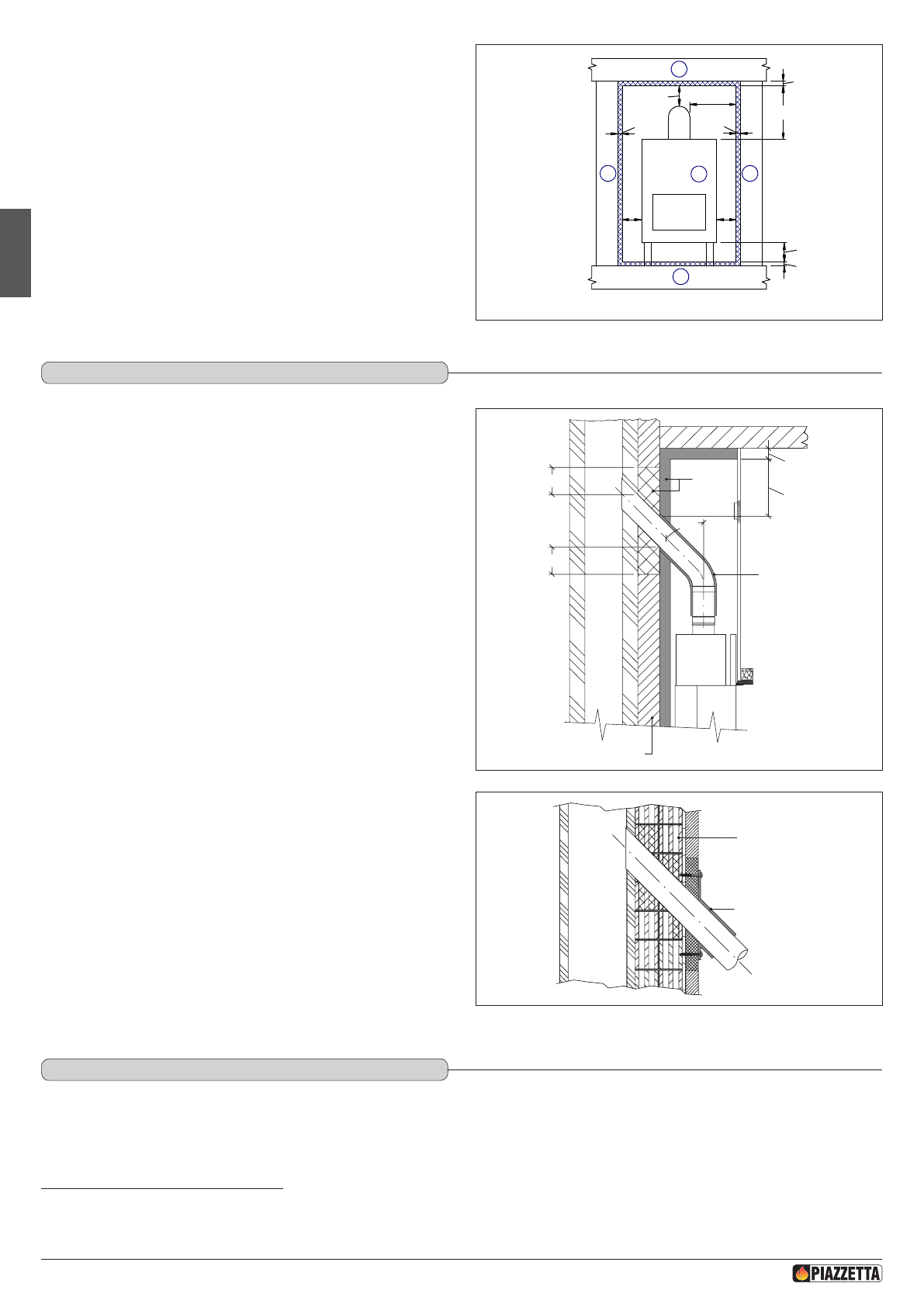

Рис.

19

Соединение с дымоходом должно быть выполнено

из

труб

максимально короткой длины, без сужений или

ограничений, максимальный угол наклона -

45°.

d

Нельзя использовать гибкие

металлические или

асбестоцементные трубы

.

Трубы, а также изгибы

или колена должны соответствовать

существующим нормам.

ПРЕДУПРЕЖДЕНИЯ О ВОСПЛАМЕНЯЕМЫХ

МАТЕРИАЛАХ

СТЕН ИЛИ ПОТОЛКА:

Если соединение проходит через элементы или стены из

термочувствительных воспламеняемых материалов,

оберните трубу изоляцией, толщиной слоя не менее

22

см.

(Рис. 20)

Когда вы просверлите отверстие в стен

е для проведения

трубы к д

ы

моходу

К

,  воздушные промежутки следует

заполнить невоспламеняемыми эластичными материалами

с пониженной теплопроводностью (например,

из легкого

бетона

)

.

(

Рис

.

21

)

Проверьте, чтобы соединение с дымоходом было

непроницаемым для газа/дыма, поскольку прибор работает

в вакууме.

a

Рекомендуется изолировать соединительные трубы

материалами

с характеристиками, указанными в

разделе

 “

ПОДХОДЯЩИЕ

ТЕРМОИЗОЛИРУЮЩИЕ

МАТЕРИАЛЫ

”.

Проверьте, чтобы труба не проходила слишком далеко в

дымоход,

препятствуя таким образом

,

прохождению дыма и

газов через трубу.

DT2011907-00

1.10

СОЕДИНЕНИЕ

С

ДЫМОХОДОМ

45°

ДЫМОХОД

22

22

Изолирующий

материал

Воспламеняемая

стена

Изолирующий

материал

20

см

8

см

ДЫМОХОД

Промежутки

Выступ

для

настенного

соединителя

Рис.

20

Рис.

21

Облицовка

  топки  или  стены  рядом  с  ней  должны  быть

устойчивым

и,  независимо  от  своих

материалов,  и  ни  при  каких

обстоятельствах не должны вступать в контакт с топкой.

Кроме того,

облицовка

 должн

а

 быть выполнен

а

 из невоспламеняемых

материалов в соответствии с нормами.

Данные для об

лицовок

Gruppo Piazzetta S.p.A.

указаны в инструкции к изделию.

ПРОВЕРКА

И

ПЕРВЫЙ РОЗЖИГ

.

На промежуточной стадии у топок и приборов, требующих использования кирпичной кладки или цементирующих

связывающих веществ при сборке или облицовке, может быть проведена только визуальная проверка. В этом случае работу

всей системы следует проверить после завершения строительных работ, непосредственно связанных с

проверкой

“

ПЕРВОГО

РОЗЖИГА

”

,

следуя инструкциям в брошюре.

DT2011913-00

1.11 ОБЛИЦОВКА СТЕНЫ
