Горячий

воздух выходит

через естественную конвекционную

систему  вентиляционных  отверстий,  расположенных

в

верхней части опорной стены или козырька. Таким образом,

необходимо, чтобы эти отверстия находились на безопасном

расстоянии  от  воспламеняемых  материалов  стен  или

потолка, деревянных балок, мебели, занавесок и т.д.

Отверстия должны быть расположены на безопасном

расстоянии более 50 см от потолка и более

30 см

от каждой

боковой стороны.

Размеры вентиляционных отверстий указаны в разделе

“сечение конвекционных впускных/выпускных отверстий

для воздуха",  глава  “Технические спецификации”.

a

Если высота потолков

превышает

3 метра, следует

установить

НЕЗАКРЫВАЕМЫЕ

вентиляционные

отверстия  вверху  опорной  стены  или  козырька  на

высоте  30

см  от  потолка  с  сечениями,  позволяющими

пропускать расслоенный поток

воздуха

.

1

Воспламеняемый

потолочный

материал

2

Воспламеняемые

боковые

элементы

1

Передняя

панель

из

мрамора

или

др. невоспл. мат-ла

2

Деревянные

балки

3

Место

для изоляции

4

Дефлектор

из

невоспламеняемого

материала

5

Воздушные

промежутки

DT2010177-00

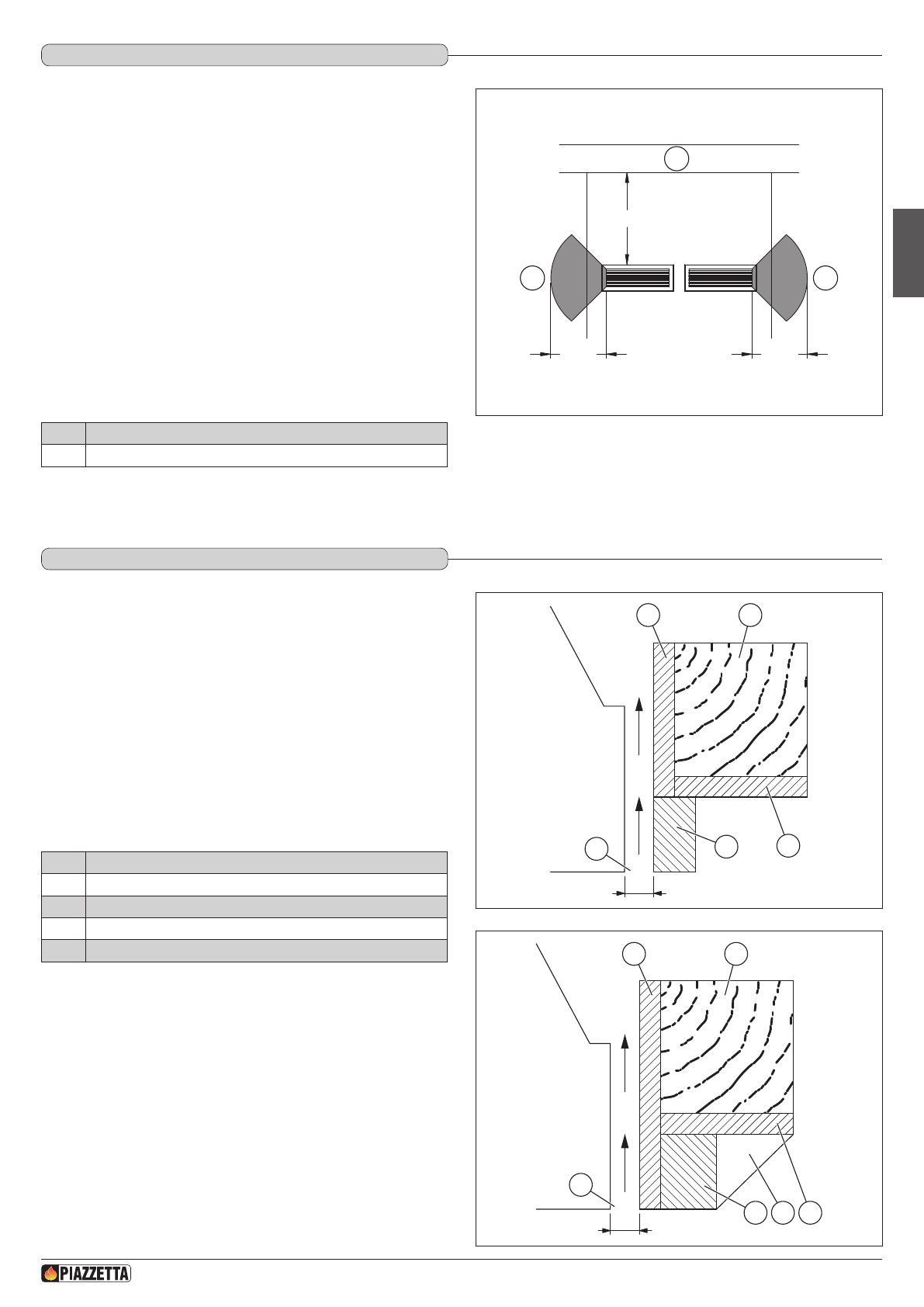

1.12 ВЕНТИЛЯЦИОННЫЕ ОТВЕРСТИЯ

DT2010178-00

1.13

ЗАЩИТА БАЛОК

И

ДРУГИХ ДЕКОРАТИВНЫХ

ЭЛЕМЕНТОВ

Если облицовка включает верхние балки,

боковые опоры или

прочие отделочные элементы из дерева, или другого

термочувствительного материала, необходимо соблюдать

указания

в нормативах

.

Кроме того, они ДОЛЖНЫ:

-

быть установлены вне зоны теплового излучения

-

быть изолированы должным образом

-

иметь массу, не увеличивающую нагрузку на прибор

-

находиться на удалении, как минимум, 1 см от нагреваемых

частей: эти воздушные промежутки должны быть без

препятствий и обеспечивать достаточный проток

воздуха

.

Внимательно прочитайте

раздел

 “

Минимальные

безопасные

расстояния

”.

50

см

30

см

30

см

2

2

1

1

см

1

5

3

3

2

1

см

1 4 3

3

2

5

Рис. 22

Рис

.

23

Рис

.

24

H072144UK0 / DT2002732 – 01

11

Русский
