User manual

L A S ER DI S TANC E ME T ER

10

EN

11

User manual

L A S ER DI S TANC E ME T ER

EN

XP3 GREEN CONDTROL

XP3 GREEN CONDTROL

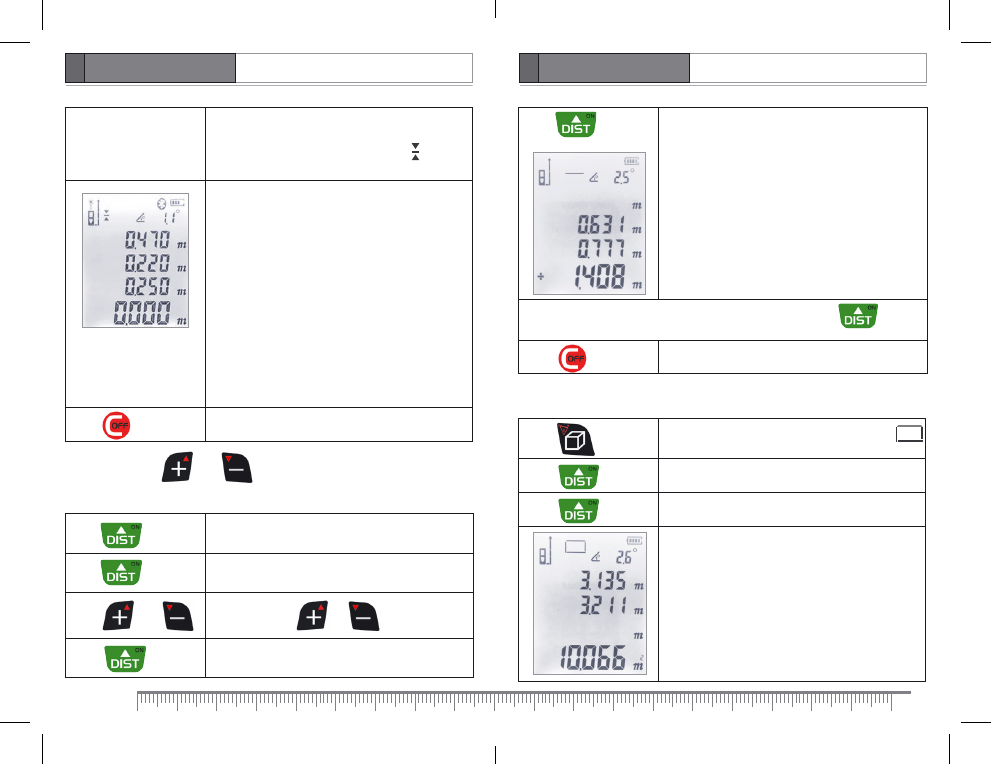

Press

Second measurement.

– first measurement

– second measurement

– result of addition/subtraction of 2

measurements

To do addition/subtraction of more than 2 measurements press                       and
perform the above mentioned operations required number of times.

Press

Exit the mode.

CALCULATIONS

Area

Press

Activate function of area calculation. Symbol

appears on the display. Laser beam is on.

Press

First measurement (length).

Press

Second measurement (width).

– length

– width

– area

If sound signal is on, when approaching the stake-

out point the product emits sound signal. When
reaching the stake-out point symbol      appears

on the display and sound signal tonality is changed.

– distance between the object and stake-out point

of last measured distance. This value will increase

after each next measurement by the value of last

taken measurement.

– value of distance A

– value of distance В

– current distance to the next stake-out point.

Mark  point  А  and  go  on  moving  the  product

along stake-out line until you reach point B. If it

is necessary to transfer several equal distances,

repeat the last operation required number of

times.

Press

Stop the measurement

* If press and hold                 or                the speed is increased.

Addition/Subtraction

Press

Switch on the laser beam. Aim the product at the

object of measurement.

Press

First measurement.

Measuring result appears in the main line.

Press                or

Activate addition                or                 subtraction .

Press

Switch on the laser beam.  First measuring result

moves to the line 2 on the display.
