the dif ference l between point iii and the centre of the laser line at the upper

edge  of  the  door  opening  results  in  the  actual  deviation  of  the  instrument

from the ver tical plane.
Measure the height of the door opening.

the maximum permitted deviation l is calculated as follows:

L  = double height of the door opening x 0.2 mm/m

example:  With a door opening height of 2 meters, the maximum permit ted
deviation is

l = 2 x 2 m x 0.2 mm/m = 0.8 mm,

thus, the marks must not be more than 0.8 mm apar t.

When  the  maximum  deviation  exceeds  0.8  mm,  you  should  contact
condtRol ser vice centre.

Attention!

always use only the middle of the laser line for marks. the width of the laser
line changes with distance. the instrument automatically switches of f in 60
minutes of continuous work. if it is necessar y, switch on the instrument and
continue working.

Orthogonal directions construction

 (

UniX

)

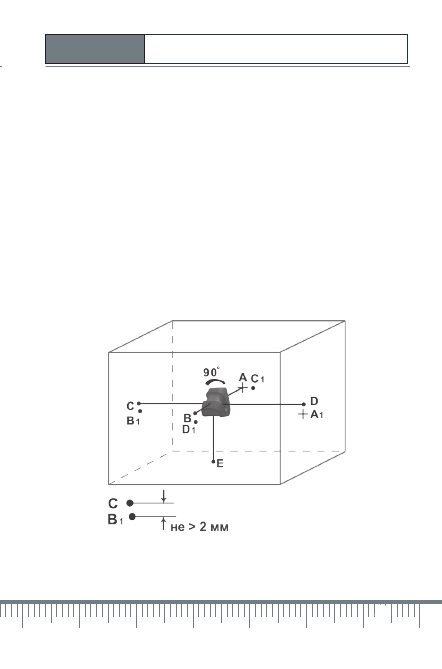

check the 90° including angle of cross dot and the front, lef t, right dots.
installing the instrument on the tripod, and put them in the centre of 6m x 6m

room, then switch on all the laser beams and dots.
face the cross dot and front, lef t, right dots to the walls, the down dot aims

the floor, mark a, B, c, d, e respectively.
Rotate the instrument 90° around the down dot, mark a1, B1, c1, d1 on the

walls,  measure  respectively  the  distances  of  a  to  c1,  B  to  d1,  c  to  B1  and

d to a1.

if  the  value  is  larger  than  2  mm,  the  instrument  must  be  returned  to

condtRol ser vice centre.
