CONDTROL DeuX /UniX

/UniX

МУЛЬТИПРИЗМЕННЫЙ

ЛАЗЕРНЫЙ НИВЕЛИР

Контроль вертикальной линии

д ля контроля требуется проем двери, в обе стороны которого (на проч-

ном полу) есть свободное пространство не менее 2,5 м.
Установите инструмент на расстоянии в 2,5 м от проема двери на проч-

ный, ровный пол (не на штатив). выж дете окончание компенсирования

инструмента на режиме линий перекрещивания и направьте лазерный

луч на проем двери.

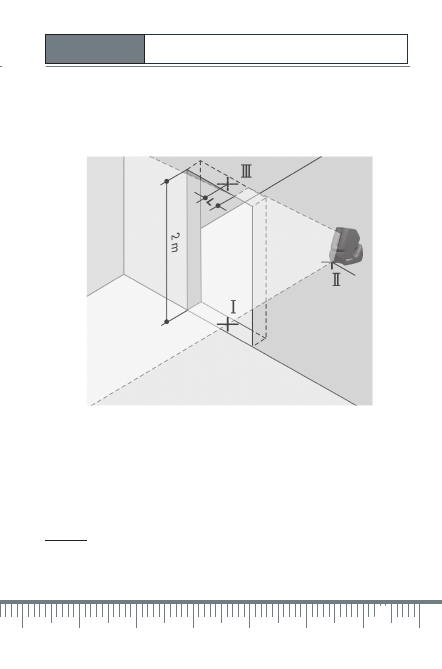

отметьте середину вертикальной линии на полу проема двери (точка i), на
расстоянии в 5 м с другой стороны проема двери (точка ii), а так же на
верхнем крае проема двери (точка iii).

поставьте инструмент с другой стороны проема двери прямо за точкой
ii. выж дите окончание компенсирования инструмента и выверите вер-
тика льную лазерную линию так, чтобы ее середина проходила точно
через точки i и ii.

разница l меж ду точкой iii и серединой лазерной линии на верхнем

крае проема двери является действительным отк лонением инструмен-

та от вертика ли.
измерьте высот у проема двери.
максимальное допустимое отклонение l рассчитывают следующим об-
разом:

L = двойная высота проема двери х 0,2 мм/м

пример: при высоте проема двери в 2 м максима льное отк лонение:

l = 2 х 2 м х 0,2 мм/м=0,8 мм,

следовательно, расстояние между отметками не должно превышать 0,8 мм.
