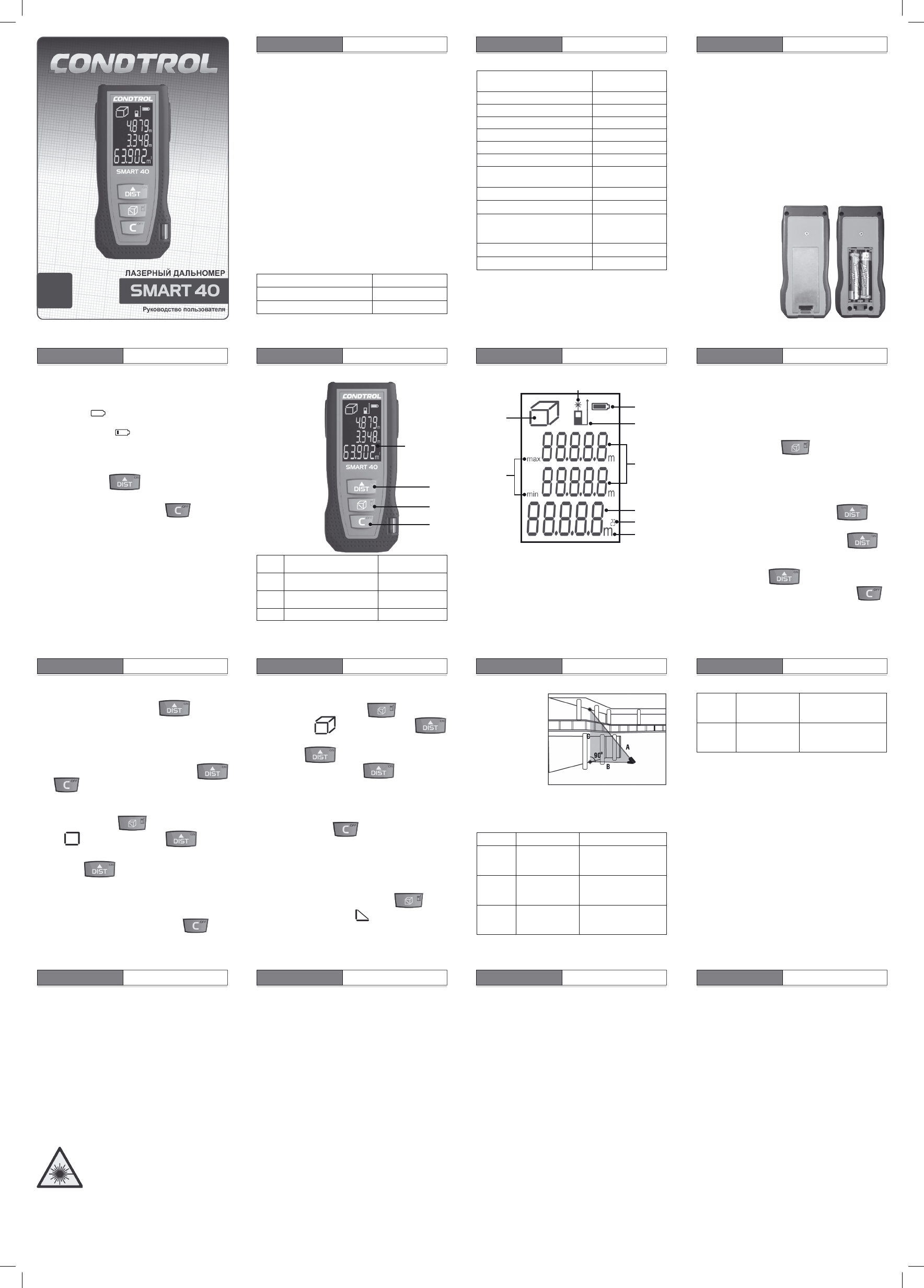

Руководство пользователя
ЛА ЗЕРНЫЙ Д А ЛЬНОМЕР
CONDTROL SMART 40
Руководство пользователя
ЛА ЗЕРНЫЙ Д А ЛЬНОМЕР
Руководство пользователя
ЛА ЗЕРНЫЙ Д А ЛЬНОМЕР
Руководство пользователя
ЛА ЗЕРНЫЙ Д А ЛЬНОМЕР
Руководство пользователя
ЛА ЗЕРНЫЙ Д А ЛЬНОМЕР
Руководство пользователя
ЛА ЗЕРНЫЙ Д А ЛЬНОМЕР
Руководство пользователя
ЛА ЗЕРНЫЙ Д А ЛЬНОМЕР
Руководство пользователя
ЛА ЗЕРНЫЙ Д А ЛЬНОМЕР
Руководство пользователя
ЛА ЗЕРНЫЙ Д А ЛЬНОМЕР
Руководство пользователя
ЛА ЗЕРНЫЙ Д А ЛЬНОМЕР
Руководство пользователя
ЛА ЗЕРНЫЙ Д А ЛЬНОМЕР
Руководство пользователя
ЛА ЗЕРНЫЙ Д А ЛЬНОМЕР
Руководство пользователя
ЛА ЗЕРНЫЙ Д А ЛЬНОМЕР
Руководство пользователя
ЛА ЗЕРНЫЙ Д А ЛЬНОМЕР
Руководство пользователя
ЛА ЗЕРНЫЙ Д А ЛЬНОМЕР
RU
CONDTROL SMART 40
CONDTROL SMART 40
CONDTROL SMART 40
CONDTROL SMART 40
CONDTROL SMART 40
CONDTROL SMART 40
CONDTROL SMART 40
CONDTROL SMART 40
CONDTROL SMART 40
CONDTROL SMART 40
CONDTROL SMART 40
CONDTROL SMART 40
CONDTROL SMART 40
CONDTROL SMART 40
Измерения
1) Единичное измерение
Включите прибор. Нажмите на клавишу для
включения лазерного указателя. Наведите лазерный
указатель на цель и повторным нажатием на
произведите измерение.
Чтобы произвести следующее единичное измерение,
нажмите на клавишу .
Для удаления результатов измерения нажмите .
Поздравляем с приобретением лазерного дальномера
SMART 40 CONDTROL.
Перед первым использованием прибора, пожалуйста,
внимательно ознакомьтесь с указаниями по технике
безопасности,
приведенными
в
конце
данного
руководства по эксплуатации.
НА ЗНАЧЕНИЕ ПРИБОРА
Лазерный дальномер SMART 40 предназначен для
измерения расстояний, длин, высот, а также для
вычисления площадей, объемов измеряемых объектов
и проведения косвенных измерений (вычислений
по теореме Пифагора). Прибор пригоден как для
эксплуатации в закрытых помещениях, так и на открытых
строительных площадках.
КОМПЛЕКТАЦИЯ
Комплект поставки лазерного дальномера SMART 40:
1. Лазерный дальномер - 1шт.
2. Сумка-чехол с ремешком - 1 шт.
3. Инструкция по эксплуатации - 1 шт.
4. Элементы питания тип LR3 (AAA) - 2 шт.
ТЕ ХНИЧЕСКИЕ Х АРАК ТЕРИС ТИКИ
Диапазон измерений
0,05…40 м*
Дискрета измерения
1 мм
Погрешность **
±1,5 мм**
** Точность измерения может ухудшиться при
неблагоприятных условиях измерения, таких как яркий
солнечный свет, если измерения производятся до
глянцевых или прозрачных поверхностей, движущихся
объектов, объектов с неровной поверхностью.
При неблагоприятных условиях, а также при измерении
расстояний свыше 100 м пределы допускаемой
погрешности измерений составляют:
± (Y + 0,25хDх10-3) мм, где
D (мм) - измеряемое расстояние
Y (мм) - допустимая паспортная погрешность измерений.
УС ТАНОВК А/ЗАМЕНА ЭЛЕМЕНТОВ ПИТАНИЯ
Откройте батарейный отсек. Установите элементы
питания,
соблюдая
полярность. Закройте
батарейный отсек.
Вынимайте элементы
питания из прибора,
если он длительное
время не используется
во
избежание
коррозии и разряда
батарей. Все элементы
питания
должны
быть
заменены
одновременно.
Оба элемента питания должны быть одной марки, с
одинаковым уровнем заряда.
Производите замену батарей, когда на дисплее постоянно
мигает символ .
Подготовьте сменные элементы питания при отображении
на дисплее символа . После появления данного
символа Вы можете произвести еще около 100 измерений.
ВК ЛЮЧЕНИЕ/ВЫК ЛЮЧЕНИЕ
Включение: нажмите .
Прибор включится и перейдет в режим измерений.
Выключение: нажмите и удерживайте
в течение 2 секунд. Для экономии заряда батарей прибор
автоматически выключается через 2,5 минуты после
последнего действия.
ОПИС АНИЕ
ПРИБОРА
Значение и
функции кнопок
Дисплей
1
2
3
Клавиатура
№
кнопки
Кратковременное нажатие
Длительное нажатие
1
Включение прибора/ лазерного
луча/измерение
Режим непрерывного
измерения (трекинг)
2
Режим вычисления площади/
объёма/по теореме Пифагора
Выбор точки отсчета
замера
3
Сброс значений
Выключение
РАБОТА С ПРИБОРОМ
Выбор точки отсчета замера
Точкой отсчета замера можно установить передний или
задний торец корпуса прибора.
По умолчанию измерение производится от заднего торца
корпуса.
Нажмите и удерживайте в течение 2 секунд для
изменения точки отсчета.
КОДЫ СООБЩЕНИЙ
Во время работы с прибором на дисплее могут
отображаться следующие коды/символы:
Сообщение Проблема
Решение
Err1
Слабый сигнал
Выберите поверхность с
большей отражательной
способностью. Используйте
отражательную пластину
Err2
Слишком сильный
сигнал
Выберите поверхность с
меньшей отражательной
способностью. Используйте
отражательную пластину
Err3
Низкий уровень
заряда батареи
Замените элементы питания
Err4
Превышена рабочая
температура
прибора
Остудите прибор до рабочей
температуры
Err5
Память устройства
повреждена
Обратитесь в сервисный
центр
УС ЛОВИЯ ИЗМЕРЕНИЯ
Диапазон измерений
Максимальный предел диапазона - 40 м. Ночью, в
сумерках, или если объект, до которого производится
измерение, затенен, дальность измерения без
использования отражательной пластины может быть
увеличена. Используйте отражательную пластину, чтобы
увеличить дальность измерения в течение светового дня,
или если объект, до которого производится измерение,
имеет плохую отражающую поверхность.
Поверхность цели
При измерениях до бесцветных жидкостей (например,
вода), не запылённого стекла, полистирола или
аналогичных полупрозрачных и глянцевых поверхностей
результаты измерений могут быть ошибочными. При
измерениях до очень темных поверхностей время
измерения может увеличиться.
УК А ЗАНИЯ ПО ТЕ ХНИКЕ БЕЗОПАСНОС ТИ
Перед началом работы с прибором внимательно
изучите данную инструкцию. Неправильное обращение
с прибором может привести к тяжелой травме, нанести
значительный ущерб. Сохраняйте данную инструкцию.
При передаче прибора во временное пользование
обязательно прилагайте к нему данную инструкцию.
- Не используйте прибор не по назначению.
-
Не удаляйте предупреждающие таблички и
предохраняйте их от стирания, т.к. они содержат
информацию по безопасной эксплуатации прибора.
Вы приобрели прибор с нанесенными на него
предупреждающими
табличками
на
английском
и немецком языках. Пожалуйста, ознакомьтесь с
содержанием табличек на русском языке:
Лазерное излучение
Не направляйте в глаза
Лазер класса 2
<1 мВт, 630-670нм
EN 60825-1: 2007-03
Прибор относится ко 2 классу лазерных изделий в
соответствии с IEC60825-1 с длиной волны 630-670 нм.
-Не смотрите в лазерный луч, а также в его отражение, как
незащищенным глазом, так и через оптические устройства.
Не направляйте лазерный луч на людей и животных без
необходимости. Вы можете их ослепить.
-Защита глаз обычно осуществляется путем отведения
взгляда или закрытием век.
-Запрещено разбирать и проводить самостоятельный
ремонт прибора. Ремонт прибора поручайте
только квалифицированному персоналу и только с
использованием оригинальных запасных частей.
-Запрещается эксплуатация прибора во взрывоопасной
среде, вблизи легковоспламеняющихся материалов.
-Не допускайте нагревания элементов питания во
избежание риска взрыва и вытекания электролита. При
попадании жидкости на кожу немедленно промойте
пораженный участок водой с мылом. В случае попадания
в глаза, промойте их чистой водой в течение 10 минут,
затем обратитесь к врачу.
У ХОД И ЭКСПЛУАТАЦИЯ
Внимание!
Прибор является точным устройством и
требует бережного обращения. Соблюдение следующих
рекомендаций продлит срок службы прибора:
- Не наводите прибор на солнце
-Оберегайте прибор от ударов, падений, сильных
вибраций, не допускайте попадания внутрь прибора
жидкости, строительной пыли, посторонних предметов
- Не подвергайте прибор воздействию экстремальных
температур.
- В случае попадания жидкости в прибор в первую очередь
выньте элементы питания, затем обратитесь в сервисный
центр.
-Не храните и не используйте прибор в течение
длительного времени в условиях повышенной влажности.
- Чистку прибора следует проводить мягкой влажной
салфеткой.
- Содержите оптику прибора в чистоте и оберегайте от
механических повреждений.
- Периодически проводите контрольные измерения.
Особенно если прибор подвергался чрезмерным
механическим или другим воздействиям, а также до и
после выполнения ответственных измерительных работ.
У ТИЛИЗАЦИЯ
Отслужившие свой срок приборы, принадлежности
и упаковка должны быть утилизированы согласно
действующим законам вашей страны.
Не выбрасывайте аккумуляторы/батареи в коммунальный
мусор, не бросайте их в огонь или воду. Аккумуляторы/
батареи следует собирать и сдавать на рекуперацию или
на экологически чистую утилизацию.
Только для стран-членов ЕС:
Не выбрасывайте инструменты в коммунальный мусор!
Согласно Европейской Директиве 2002/96/ЕС о старых
электрических и электронных инструментах и приборах и
ее претворению в национальное право, отслужившие свой
срок измерительные инструменты должны собираться
отдельно и быть переданы на экологически чистую
рекуперацию отходов.
Неисправные или пришедшие в негодность аккумуляторы/
батареи должны быть утилизированы согласно Директиве
2006/66/Е.
ГАРАНТИЙНЫЕ ОБЯЗАТЕ ЛЬ С ТВА
Гарантийный период составляет 24 месяца с даты
продажи. Срок службы прибора - 36 месяцев.
Производитель гарантирует соответствие прибора
заявленным характеристикам при условии соблюдения
правил эксплуатации и хранения, установленных в
настоящем руководстве по эксплуатации.
Гарантия распространяется на недостатки и дефекты,
являющиеся заводским браком или возникшие в
результате заводского брака.
Гарантия не распространяется на неисправности,
возникшие в результате интенсивной эксплуатации и
естественного износа, а также на элементы питания.
Производитель оставляет за собой право вносить
изменения в конструкцию и комплектацию прибора, не
ухудшающие его основные характеристики.
СЕРВИС И КОНС УЛЬТАЦИОННЫЕ УС ЛУГИ
Контакты для связи, консультации можно получить на
сайте www.condtrol.ru.
Тип лазера
класс 2, 635 нм,
мощность менее 1 мВт
Трекинг
+
Измерение площади/объема
+
Вычисления п теореме Пифагора
+
Автоматическое выключение
2,5 мин.
Звуковая индикация
+
Время работы элементов питания До 6000 измерений
Температурный диапазон
хранения
-20…+60 °С
Температурный диапазон работы 0…+40 °С
Уровень влажности при хранении
RH85%
Элементы питания
2 х 1.5В AAA
LR3 (щелочной/
алкалиновый)
Габариты
105х47х27 мм
Вес
83 г
* Используйте отражающую пластину для увеличения
диапазона измерения при ярком солнечном свете или
если объект, до которого производится измерение, имеет
плохую отражающую поверхность.
Дисплей
1. Вспомогательные строки вывода результатов измерений
2. Основная строка дисплея
3. Уровень заряда элементов питания
4. Точка отсчета замера
5. Индикатор лазерного луча
6. Индикатор режима вычисления площади/объема /по
теореме Пифагора
7. Индикатор максимальных и минимальных значений
8. Единица измерения
9. Единица измерения площади/объема
5
3
1
2
4
6
7
8
9
4) Вычисление объема
Нажмите дважды на клавишу . На дисплее
появится символ . Нажмите на клавишу
для измерения первой стороны (длины). Нажмите
на клавишу для измерения второй стороны
(ширины). Нажмите на клавишу для измерения
третьей стороны (высоты).
Объем (как произведение длины, ширины и высоты) будет
вычислен и отображен в основной строке дисплея.
Нажмите на клавишу , чтобы выйти из режима
вычисления объема.
5) Вычисление по теореме Пифагора
Если произвести прямое измерение не возможно (мешает
препятствие), прибор рассчитает искомую длину по двум
измерениям. Нажмите трижды клавишу .
На дисплее появится символ .
Произведите измерение длин отрезков А, В. Отрезок
2) Непрерывное измерение (трекинг)
Нажмите и удерживайте клавишу в течение
2 секунд. При этом прибор будет производить измерения
одно за другим, отображая последнее измеренное
значение, а также максимальное и минимальное значения
из измеренных.
Выход из режима производится нажатием клавиши
или .
3) Вычисление площади
Нажмите на клавишу . На дисплее появится
символ . Нажмите на клавишу для
измерения первой стороны (длины). Повторно нажмите
на клавишу для измерения второй стороны
(ширины).
Площадь (как произведение длины и ширины) будет
вычислена и отображена в основной строке дисплея.
Выход из режима производится нажатием .
В должен быть
перпендикулярен
отрезку С и не
может
быть
больше отрезка А.
Длина отрезка С
будет рассчитана
по
теореме
Пифагора.
Характеристики
Остались вопросы?Не нашли свой ответ в руководстве или возникли другие проблемы? Задайте свой вопрос в форме ниже с подробным описанием вашей ситуации, чтобы другие люди и специалисты смогли дать на него ответ. Если вы знаете как решить проблему другого человека, пожалуйста, подскажите ему :)
