5) Einfacher Pythagoras

Verwenden  Sie  die  Pythagoras-Formel  (a2+b2=C2),

um die

Hoehe indirekt zu messen. Druecken Sie die Taste                        .

Auf dem Display erscheint das Symbol         .

Messen Sie die Seite A und B.
Die Seite B soll zu der Seite C
perpendikulaer sein und kann
nicht laenger als die Seite A sein.

Messungen

1) Einzelmessungen

Schalten Sie das Geraet ein. Druecken Sie die Taste                     ,

um den Laserpunkt zu aktivieren. Zielen Sie auf das

Objekt, dessen Entfernung Sie messen wollen.  Druecken

Sie de Taste                   , um zu messen. Um die naechste

Einzelnmessung vorzunehmen, druecken Sie die Taste   noch

ein  Mal.  Druecken  Sie  die  Loeschen  -Taste                            ,  um  den

letzten Schritt abzubrechen.

Setzen Sie nur Batterien desselben Herstellers und der
gleichen Spannung ein. Symbol:
Ersetzen Sie die Batterien, wenn das Symbol            permanent
auf dem Bildschirm blinkt.
Bereiten Sie Ersatzbatterien vor, wenn Sie das Symbol
auf dem Bildschirm sehen. Wird nur noch ein Balken angezeigt,
koennen Sie noch ca. 100 Messungen machen.

EIN- /AUS SC HALTEN

Einschalten: Druecken Sie die Taste                         , um das Produkt

einzuschalten und den Laserpunkt zu aktivieren.
Das Geraet ist bereit zu messen.
Ausschalten: Druecken und halten Sie die Taste                 2 Sek.
gedrueckt.
Das Geraet schaltet sich nach 2,5 Minuten automatisch aus,
wenn die Tasten nicht betaetigt werden.

Herzlichen Glueckwunsch zum Kauf Ihres SMART 40
CONDTROL.

Die Sicherheitshinweise finden Sie am Ende der deutschen
Anleitung. Bitte lesen Sie diese sorgfaeltig, bevor Sie das
Geraet das erste Mal verwenden.

B E S T I M M U N G S G E M A E S S E R  G E B R AU C H

Der SMART 40 ist zum Messen von Distanzen, Laengen und

Hoehen  sowie  Berechnung  von  Flaechen  und  Volumina  und

indirekten  Messungen  bestimmt.  Er  ist  fuer  den  Innen-  und

Aussenbereich  geeignet.

L I E FE RU M FA N G

Der Lieferumfang des SMART 40 Entfernungsmessers umfasst:

1. Laser-Entfernungsmesser

2. Schutztasche mit Hand-/Gurtschlaufe

3. Bedienungsanleitung

4. 2 AAA-Batterien

T EC H N I S C H E  DAT E N

Reichweite

0,05 bis 40 m *

Kleinste Anzeige

1 mm

Typische Messgenauigkeit

±1,5 mm **

Lasertyp

635 nm, Laserklasse
2, Leistung <1 mW

Stark glänzende Oberflächen können ebenfalls zu

Fehlmessungen  beitragen;  der  Laserstrahl  wird  eventuell

abgelenkt.
Unter unguenstigen Bedingungen und  bei Entfernungen ueber
100 m betraegt die zulaessige Abweichung:

 ± (Y + 0,25хDх10-3)mm:

D (mm) - zu messende Entfernung

Y (mm) - zulaessige Messgeräteabweichung.

B AT T E R I E  E I N S E T Z E N

Oeffnen Sie das Batteriefach. Setzen Sie beide Batterien ein.
Achten Sie dabei auf die richtige Polung. Schliessen   Sie   das
Batteriefach wieder.

Entfernen Sie die
Batterien aus dem
Geraet, wenn Sie es einen
laengeren Zeitraum
nicht verwenden. Es
besteht die Moeglichkeit
der Korrosion und
Entladung. Alle Batterien
sollten immer zur
gleichen Zeit ersetzt
werden.

Display

1

2

3

Tastatur

Tasten-

Nr.

Kurzes Druecken

Langes Druecken

1

Einschalten/ Messung

Dauermessungen
(Tracking)

2

Flaechen- und

Volumenberechnung/

Pythagoras

Messausgangspunkt
festlegen (Messreferenz)

3

Loeschen

Ausschalten

B E D I E N U N G  D E S  G E R A E T E S

Messausgangspunkt festlegen

Gemaess Standardeinstellung misst das Instrument immer ab

Unterkante. Durch drucken von                          2 Sekunden wird

die Messebene auf die Oberkante bzw.  wieder auf die

Unterkante eingestellt . Nach dem Ein – und Ausschalten

misst  das Instrument  wieder gemaess Standardeinstellung

(Unterkante).

FE H L E R C O D E S

Folgende Fehler koennen korrigiert werden:

Code

Ursache

Loesung

Err1

Das reflektierte
Signal ist zu
schwach

Messen Sie auf eine besser

reflektierende Oberflaeche.

Benutzen Sie die Zieltafel.

Err2

Das reflektierte
Signal ist zu stark

Messen Sie auf eine weniger

reflektierende Oberflaeche.

Benutzen Sie die Zieltafel.

Err3

Niedriger
Batteriestand

Setzen Sie neue Batterien ein.

Err4

Temperatur zu hoch

Kuehlen Sie das Geraet ab.

Err5

Geraetespeicher ist
beschaedigt

Rufen Sie das Service-Zentrum an.

M E S S B E D I N G U N G E N

Die Reichweite ist auf 40 m begrenzt.
Bei Nacht oder Daemmerung vergroessert sich die Reichweite

ohne  Zieltafel.  Verwenden  Sie  eine  Zieltafel,  um  die

Messreichweite waehrend des Tages oder bei schlechter
Reflexion des Zieles zu vergroessern.

S I C H E R H E I T S H I N W E I S E

Bitte lesen und befolgen Sie alle Anweisungen fuer die sichere

Verwendung  Ihres    Geraets.    Nichtbeachten  der  Anleitung

kann  zu  Verletzungen,  Materialschaeden,  finanziellem  oder

oekologischem Schaden fuehren.
Bewahren Sie diese Bedienungsanleitung auf. Bei der
Uebergabe des Geraetes legen Sie diese Anleitung bei.

- Das Geraet darf nur zweckmaessig verwendet werden.

- Warnschilder  muessen  stets  sichtbar  und  erkennbar  am

Geraet angebracht sein.

Das Geraet erzeugt
Strahlung der
Laserklasse 2
gemaess

EN  60825-1

mit der Wellenlaenge

630 - 670 nm

Sie erhalten Ihr Geraet mit einem Warnschild in Englisch. Bitte
beachten Sie das hier abgebildete Warnschild in Deutsch.
Sie koennen Strahlung ausgesetzt sein, wenn Sie die
Anweisungen dieser Bedienungsanleitung nicht befolgen.

-  Richten  Sie  den  Laserstrahl  nicht  auf  Personen  oder  Tiere.

Blicken Sie selbst nicht in Laserstrahl, insbesondere nicht mit
optischen Instrumenten. Ihr Augenlicht ist in Gefahr.

-  Die  Reparatur  und  Wartung  darf  nur  durch  qualifiziertes

Fachpersonal  erfolgen,  das  originale  Ersatzkomponenten

einsetzt. Kinder duerfen das Geraet nur unter Aufsicht
benutzen, um die Sicherheit fuer sie selbst und andere
Personen zu gewaehrleisten.

- Verwenden Sie das Geraet nicht in der Naehe von brennbaren

Stoffen, da im Geraet Funken entstehen koennen, und halten

Sie ausreichend Abstand zu Waermequellen.

-  Platzieren  Sie  die  Batterien  des  Geraets  nie  in  der  Naehe

von  Hitze  oder  Feuer,  um  das  Risiko  von  Explosionen  und

Verletzungen zu reduzieren.
-  Im  Fall  einer  Explosion  der  Batterien  besteht  das  Risiko  von

Verletzungen durch Truemmer und Chemikalien. Loeschen Sie

die Stellen sofort mit Wasser. Unter extremen Bedingungen

koennen Batterien auslaufen. Bei Kontakt der Fluessigkeit mit

Augen, reinigen Sie diese sofort mindestens zehn Minuten lang
mit sauberem Wasser und suchen Sie anschliessend einen Arzt
auf.

PFL EG E

- Behandeln Sie das Geraet  mit  Sorgfalt,  so  wie  Sie eine Kamera,

ein Fernglas oder ein anderes optisches Geraet verwenden.
-  Vermeiden  Sie  Stoesse,  staendige  Vibrationen  und  extreme

Temperaturen.

-  Verwenden  Sie  die  Batterie  entsprechend  den

Sicherheitsvorschriften.

- Tauchen Sie das Geraet nicht unter Wasser.

- Wischen Sie Schmutz mit einem feuchten, weichen Tuch ab.

-  Verwenden  Sie  keine  aggressiven  Reinigungs-  oder

Loesungsmittel.

- Behandeln Sie das Geraet wie ein Teleskop oder eine Kamera.

E N T S O RG U N G

Geraete, Zubehoer und die Verpackung sollen recycelt werden

(Wiederverwertung). Zum Recycling schicken Sie das Geraet
bitte an:

Condtrol GmbH
Wasserburger Strasse 9
84427 Sankt Wolfgang
Deutschland

Werfen Sie das Geraet nicht in den Restmuell. Gemaess der
Europaeischen Richtlinie 2002/96/EG ueber Altgeraete mit
Elektronik und ihrer Umsetzung in nationales Recht sind Sie
verpflichtet, nicht mehr gebrauchsfaehige Messwerkzeuge
getrennt zu sammeln und zu einer Recyclingstelle zu bringen.

G A R A N T I E

Alle  Geraete  der  Condtrol  GmbH  werden  vor  dem  Verlassen

der Produktion geprueft und unterliegen den folgenden
Garantiebestimmungen. Maengelhaftungsansprueche des
Kaeufers und gesetzliche Rechte bleiben davon unberuehrt.

1) Die Condtrol GmbH verpflichtet sich zur kostenlosen
Behebung der Maengel am Geraet, falls diese nachweislich

innerhalb  der  Garantiezeit  auf  einen  Material-  oder

Produktionsfehler zurueckzufuehren sind.

2) Die Garantiezeit betraegt 12 Monate bei  gewerblichen
Produkten und beginnt am Datum des Kaufs an den ersten
Endabnehmer (siehe Originalbeleg).

3) Die Garantie trifft nicht fuer Teile zu, deren Fehlfunktion auf

Gebrauch oder Verschleiss zurueckzufuehren ist. Fuer Maengel

am Geraet, die durch Nichtbeachten der Bedienungsanleitung,
nicht bestimmungsgemaessen Gebrauch, unzureichenden

Service  und  Pflege,  Verwendung  von  Nicht-  Condtrol  GmbH-

Zubehoer oder Ersatzteilen entstehen, gilt die Garantie nicht.

Durch  Veraenderungen  oder  Zusaetze  am  Geraet  erlischt

die  Garantie.  Fuer  Maengel,  die  den  normalen  Gebrauch  des

Geraets nicht beeintraechtigen, gilt die Garantie nicht.

4) Die Condtrol GmbH behaelt sich das Recht vor, nach eigener
Entscheidung das Geraet zu reparieren oder zu ersetzen.

5) Andere Ansprueche als die oben genannten werden nicht
ueber die Garantie abgedeckt.

6) Nach Garantieleistungen durch die Condtrol GmbH wird die
Garantiezeit nicht erneuert und auch nicht verlaengert.

7) Die Condtrol GmbH uebernimmt keine Verantwortung fuer

Gewinnverlust und andere Umstaende, die mit dem defekten

Geraet in Verbindung stehen. Die Condtrol GmbH uebernimmt

keine  Kosten  fuer  Miet-  oder  Leihgeraete  waehrend  der

Reparatur.

GERAETEBESCHREIBUNG

Tastatur

Oberflaeche des Ziels

Messfehler  koennen  entstehen,  wenn  Sie  durch  farblose

Fluessigkeiten  (z.B.  Wasser),  staubfreies  Glas,  Styropor

oder  aehnliche  halb-durchlaessige  Oberflaechen  messen.

Messungen  auf  Hochglanz-Oberflaechen  koennen  den

Laserstrahl ablenken und zu Messfehlern fuehren. Die

Messzeit  kann  steigen,  wenn  Sie  auf  nicht-reflektierende  /

dunkle Oberflaechen messen.

Fuer die Garantie gilt deutsches Recht. Ausgeschlossen ist das

CISG  (Uebereinkommen  der  Vereinten  Nationen  ueber  den

internationalen Warenkauf). Aenderungen vorbehalten.

WA R T U N G  U N D  R E PA R AT U R

Falls  das  Geraet  defekt  ist,  bringen  Sie  es  bitte  zu  Ihrem

Haendler zurueck. Falls Sie das Geraet nicht bei einem Haendler

gekauft  haben,  schicken  Sie  es  mit  einer  Fehlerbeschreibung

bitte an:

Condtrol GmbH Wasserburger Strasse 9 84427 Sankt Wolfgang
Deutschland

Waehrend des Transports und der Aufbewahrung sollte
das Geraet in seiner Tasche oder Koffer sein. Saeubern
Sie besonders die Austrittsfenster der Laserstrahlen und

vermeiden  Sie  die  dort  Fusselbildung.  Die  Saeuberung  mit

Reinigungs-  und  Loesungsmittel  ist  untersagt.  Verwenden

Sie anstelle ein weiches, feuchtes Tuch. Halten Sie das

Geraet  nicht  unter  Wasser  oder  in  andere  Fluessigkeiten.  Das

eigenstaendige Oeffnen des Geraets ist untersagt. Es darf nur
von einem autorisierten Servicezentrum geoeffnet werden.

Tracking

+

Flaechen- und Volumenmessung

+

Pythagoras

+

Automatisches Abschalten

2,5 Min.

Tonsignal

+

Batteriestandzeit

Bis 6.000
Messungen

Lagertemperatur

-20…+60 °С

Betriebstemperatur

0…+40 °С

Lagerfeuchtigkeit

RH85%

Batterien

2 х 1.5В AAA LR3

Abmessungen

105х47х27 mm

Gewicht

83 g

*      Verwenden  Sie  eine  Zieltafel,  um  die  Reichweite  bei

Tageslicht bei schlechter Reflexion des Messzieles zu
vergroessern.

** Unter unguenstigen Bedingungen wie z.B. direktem
Sonnenlicht oder schlecht reflektierender Oberflaeche, kann
die Ungenauigkeit steigen. Es kann zu Messfehlern kommen
wenn Sie gegen reinstes (staubfrei) Glas oder gegen andere
farblose und durchsichtige Stoffe messen.

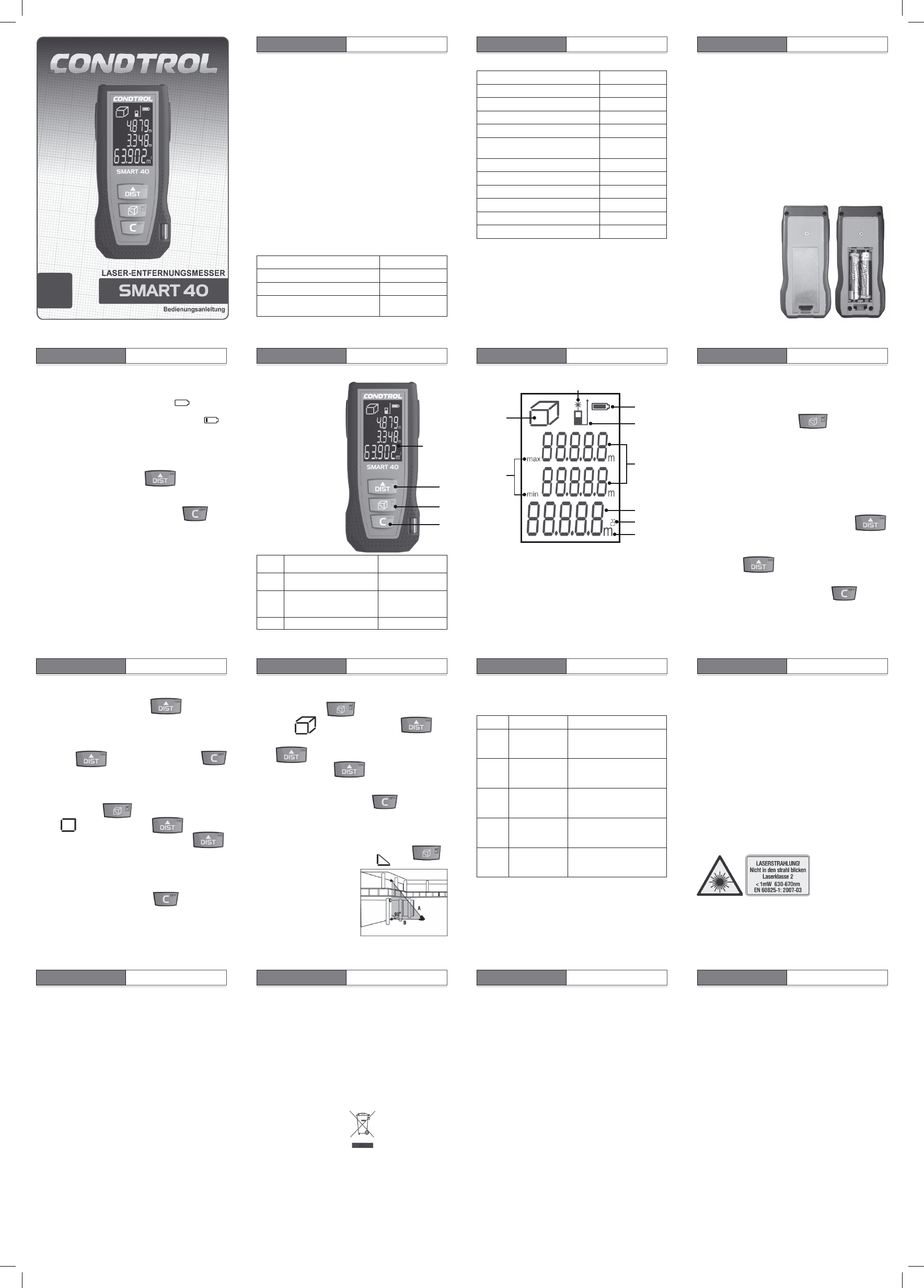

Display

1. Zusätzliche Messwertergebnisszeilen
2. Hauptzeile

3. Akku-Ladezustandsanzeige

4. Referenzpunkt
5. Laserstrahlanzeige

6. Modusanzeige für Flaechen- und Volumenberechnung

/Pythagoras

7. Anzeige für Minimal- und Maximalwerte

8. Messeinheit

9. Messeinheit fuer Flaeche / Volumen

5

3

1

2

4

6

7

8

9

4) Volumenberechnung

Druecken Sie die Taste                     zwei Mal. Im Display erscheint

das Symbol                . Druecken Sie die Taste                     , um

die erste Seite zu messen (z.B.Laenge).         Druecken Sie die

Taste               , um die zweite Seite zu messen (z.B.Breite).

Druecken Sie die Taste                        , um die dritte Seite zu
messen (z.B. Hoehe).
Das Messergebnis erscheint in der Hauptzeile.

Druecken Sie die Aus-/Loeschentaste                     , um den Modus

zu verlassen.

2) Dauermessungen (Tracking)

Druecken und halten Sie die Taste                   2 Sekunden

gedrueckt. Das Geraet nimmt eine Messung nach der

anderen vor. Das letzte Messergebnis sowie die Minimal- und

Maximalwerte werden auf dem Display angezeigt. Druecken

Sie die Taste                        oder die Aus-/Loeschen-Taste                  ,

um die Dauermessung zu stoppen.

3) Flaechenberechnung

Drucken Sie die Taste                     . Auf dem Display erscheint das

Symbol            . Druecken Sie die Taste                          , um die erste

Seite zu messen (z.B.Laenge). Druecken Sie die Taste                       ,

um die zweite Taste zu messen (z.B.Breite).

Die  berechnete  Flaeche  in  Quadratmetern  erscheint  im

Display.

Druecken Sie die Aus-/Loeschentaste                    , um den Modus

zu verlassen.
