3
ПРОВЕРК А ТОЧНОС ТИ
Проверка горизонтали
Для проверки необходимы 2 параллельные вертикальные
стены расположенные друг напротив друга на расстоянии
5 м.
1. Установите прибор максимально близко к стене А
(см. рис.А). Включите вертикальный и горизонтальный
излучатели, разблокируйте компенсатор. Разверните
прибор излучателями так, чтобы пересечение лазерных
линий располагалось на ближней стене. Отметьте
положение точки пересечения лазерных линий меткой А1.
A
2. Поверните прибор на 180°, отметьте точку пересечения
лазерных линий на противоположной стене меткой В2.
(см. рис. В).
B
3. Перенесите прибор к противоположной стене В и
установите его так, чтобы точка пересечения лазерных
линий точно совпадала с ранее отмеченной точкой B2.
(см.рис.С).
C
D
4. Поверните прибор на 180°, Направьте инструмент на
стену А так, чтобы вертикальная линия проходила через
ранее отмеченную точку А1. Отметьте точку пересечения
лазерных линий на стене А меткой A3. (см. рис.D).
5. Измерьте расстояниe d между метками А1 и А3 (см.
рис.D). Если данное расстояние превышает 2 мм –
обратитесь в сервисный центр.
Проверка вертикали
В качестве эталона вертикали используйте отвес.
Установите прибор на расстоянии порядка 1,5 м от отвеса.
1. Разблокируйте компенсатор, включите вертикальный
излучатель, совместите ось вертикальной лазерной линии
с нижней точкой отвеса.
2. Если отклонение оси вертикальной линии от подвеса
превышает 0,2 мм на 1 м длины подвеса (например,
для отвеса длиной 2,5 м – максимальное отклонение
не должно превышать 0,5 мм) – обратитесь в сервисный
центр.
3. Поверните прибор на 180° и совместите ось
вертикальной лазерной линии c нижней точкой отвеса
еще раз.
УХОД И ЭКСПЛУАТАЦИЯ
Внимание!
Прибор является точным оптико-механическим
устройством и требует бережного обращения. Перед
началом работ, а также после механических воздействий
(падение, удары) проводите проверку точности прибора.
Соблюдение следующих рекомендаций продлит срок
службы прибора:
- Храните прибор, запасные части и аксессуары к нему вне
досягаемости детей и посторонних лиц.
- Перемещайте прибор только с заблокированным
компенсатором.
- Оберегайте прибор от ударов, падений, сильных
вибраций, не допускайте попадания внутрь прибора
влаги, строительной пыли, посторонних предметов.
- В случае попадания в прибор влаги в первую очередь
выньте элементы питания, затем обратитесь в сервисный
центр.
- Не храните и не используйте прибор в течение
длительного времени в условиях повышенной влажности.
- Периодически проверяйте прибор на точность (см.
раздел «Проверка точности»).
- Чистку прибора следует проводить мягкой влажной
салфеткой. Не используйте агрессивные химикаты,
очищающие растворители или моющие средства.
- Апертуру лазера периодически протирайте мягкой
салфеткой без ворса с изопропиловым спиртом.
Несоблюдение следующих правил может привести к
вытеканию электролита из элементов питания и порче
прибора:
- Вынимайте аккумулятор из прибора, если он не
используется в течение длительного времени.
- Не оставляйте в приборе разряженный аккумулятор.
- Вынимайте аккумулятор из прибора, если он не
используется в течение длительного времени.
ГАРАНТИЙНЫЕ ОБЯЗАТЕЛЬСТВА
Гарантийный период составляет 24 месяца с даты
продажи. Срок службы прибора - 36 месяцев.
Гарантия покрывает все расходы по ремонту или замене
прибора. Гарантия не покрывает транспортные расходы,
связанные с возвратом прибора в ремонт.
Гарантийные обязательства не распространяется на
повреждения ставшие результатом механического или
иного воздействия, нарушений правил эксплуатации,
самостоятельного ремонта, а также на элементы питания.
Гарантийные
обязательства
не
распространяются
на случаи потери точности, возникшие в процессе
эксплуатации прибора не по причине заводского брака,
а также в случае обрыва подвижных цепей питания
компенсатора в результате интенсивной эксплуатации или
нарушений правил эксплуатации.
Расходы по настройке прибора оплачиваются отдельно.
СЕРВИС И КОНСУЛЬТАЦИОННЫЕ УСЛУГИ
Контакты для связи, консультации можно получить на
сайте www.condtrol.ru
УТИЛИЗАЦИЯ
Отслужившие свой срок инструменты, принадлежности
и упаковка должны быть утилизированы согласно
действующим законам вашей страны.
Не выбрасывайте аккумуляторы/батареи в коммунальный
мусор, не бросайте их в огонь или воду. Аккумуляторы/
батареи следует собирать и сдавать на рекуперацию или
на экологически чистую утилизацию.
Только для стран-членов ЕС:
Не выбрасывайте инструменты в коммунальный мусор!
Согласно Европейской Директиве 2002/96/ЕС о старых
электрических и электронных инструментах и приборах и
ее претворению в национальное право, отслужившие свой
срок измерительные инструменты должны собираться
отдельно и быть переданы на экологически чистую
рекуперацию отходов.
Неисправные или пришедшие в негодность аккумуляторы/
батареи должны быть утилизированы согласно Директиве
2006/66/ЕС.
Производитель оставляет за собой право вносить
изменения
в
конструкцию,
алгоритмы
работы,
комплектацию
прибора
без
предварительного
уведомления.
Руководство пользователя
Лазерный нивелир
RU
УК А ЗАНИЯ ПО ТЕ ХНИКЕ БЕЗОПАСНОС ТИ
Внимание!
Данная инструкция по эксплуатации является
неотъемлемой частью Вашего прибора. Прежде чем
приступить к работе с прибором, внимательно прочтите
инструкцию. При передаче прибора во временное
пользование обязательно прилагайте к нему данную
инструкцию.
- Не используйте прибор не по назначению.
- Не удаляйте наклейки и таблички и предохраняйте их от
стирания, т.к. они содержат информацию по безопасной
эксплуатации прибора.
- Не смотрите в лазерный луч, а также в его отражение,
как незащищенным глазом, так и через оптические
устройства. Не направляйте лазерный луч на людей и
животных без необходимости. Вы можете их ослепить.
- Защита глаз обычно осуществляется путем отведения
взгляда или закрытием век.
- Всегда устанавливайте прибор так, чтобы лазерные лучи
проходили на расстоянии выше или ниже уровня глаз.
- Не допускайте посторонних лиц в зону эксплуатации
прибора.
- Храните прибор вне досягаемости детей и посторонних
лиц.
- Не разбирайте и не ремонтируйте прибор
самостоятельно. Обслуживание и ремонт следует
поручать только квалифицированным специалистам и с
применением оригинальных запасных частей.
- Запрещается эксплуатация прибора во взрывоопасной
среде, вблизи легковоспламеняющихся материалов.
- Очки для работы с лазерным инструментом служат для
лучшего распознавания лазерного луча, не используйте
их для других целей. Лазерные очки не защищают от
лазерного излучения, не предназначены для защиты от
ультрафиолетового излучения и ухудшают восприятие
цветов.
-Не допускайте нагревания элементов питания во
избежание риска взрыва и вытекания электролита. При
попадании жидкости на кожу немедленно промойте
пораженный участок водой с мылом. В случае попадания
в глаза, промойте их чистой водой в течение 10 минут,
затем обратитесь к врачу.
КОМПЛЕКТАЦИЯ
Прибор - 1 шт.
Аккумулятор – 2 шт.
Зарядное устройство – 1 шт.
Чехол – 1 шт.
Руководство по эксплуатации – 1 шт.
ОПИСАНИЕ ПРИБОРА
Мультипризменные лазерные нивелиры Omniliner 3D/G3D
CONDTROL предназначены для построения и контроля
вертикальных и горизонтальных плоскостей и линий.
Приборы строят две вертикальные и одну горизонтальную
плоскости с углом развертки 360° и обеспечивает
компенсацию наклона корпуса до ±4°.
Приборы имеют 2 режима работы:
- с заблокированным компенсатором, для построения
плоскостей и линий под произвольными углами;
- с автоматической компенсацией наклона корпуса
прибора до ±4°.
Импульсный режим позволяет использовать детектор
для увеличения дальности работы, а также для работы
с детектором в условиях хорошей освещенности, когда
лазерный луч плохо виден.
Приборы пригодны как для эксплуатации в закрытых
помещениях, так и на открытых строительных площадках.
Панель управления
1. Включение/выключение:
- прибора
- лазерных излучателей
2. Включение/выключение импульсного режима
3. Индикатор питания
4. Индикатор блокировки компенсатора
5. Индикатор импульсного режима
Внешний вид прибора
6
1
2
3
4 5
1 - Окна лазерных излучателей
2 – Панель управления
3 – Крышка батарейного отсека
4 - Резьба под штатив 1/4’’
5 - Резьба под штатив 5/8’’
6 – Движок блокиратора
7 – Петля для крепления на гвоздь/саморез
7
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Omniliner 3D
Omniliner G3D
Рабочий диапазон/с
детектором
50 м/100 м
Точность
самовыравнивания
±0,2 мм/м
Диапазон
самовыравнивания
± 4°
Время
самовыравнивания,
типичное
<3″
Продолжительность
работы
>10 часов
>5 часов
Рабочая температура
-10°C ... +50°C
Температура хранения
-20°C ... +70°C
Относительная
влажность воздуха
<90%
Степень защиты от
влаги и пыли
IP65
Тип резьбы для
установки на штатив
1/4’’, 5/8’’
Тип лазера
Класс II 635 нм
< 1 мВт
Класс II 520 нм
< 1 мВт
Источник питания
3.7В 5200 мАч
литий-ионный аккумулятор
Габаритные размеры
140х138х110 мм
Вес
- без аккумулятора
- с аккумулятором
660 г
774 г
ПЕРЕД НАЧАЛОМ РАБОТЫ С ПРИБОРОМ
Питание прибора
Питание прибора осуществляется через литий-ионный
аккумулятор 3.7В 5200 мАч, входящий в комплект
поставки.
Установка/зарядка литий-ионного аккумулятора
Установите аккумулятор в батарейный отсек, соблюдая
полярность.
Используйте только аккумулятор, входящие в комплект
поставки.
Если индикатор питания на панели управления мигает
красным, необходимо зарядить аккумулятор.
Зарядка
аккумулятора
производится
следующим
образом:
1)Удалите аккумулятор из прибора.
2) Подключите аккумулятор к источнику питания с
помощью зарядного устройства, входящего в комплект
поставки.
Во время зарядки индикатор питания на аккумуляторе
будет красным.
3) Время зарядки аккумулятора составляет около 5 часов.
4) Как только индикатор питания на аккумуляторе станет
зеленым, отключите зарядное устройство и установите
аккумулятор в батарейный отсек.
РАБОТА С ПРИБОРОМ
Установите прибор на твердую устойчивую поверхность
или штатив.
Движком блокиратора выберите режим работы прибора:
1) Режим автоматической компенсации
Переместите движок блокиратора в положение .
Горизонтальная плоскость включится автоматически.
Короткими нажатиями клавиши включите
необходимые для работы лазерные излучатели.
Если
наклон
прибора
превышает
диапазон
самовыравнивания, лазерные линии будут мигать 1 раз в
секунду.
Коротким нажатием клавиши включите/выключите
режим работы с приемником. Для выключения прибора
переместите движок блокиратора в положение .
2) Режим построения наклонных плоскостей
Переместите движок блокиратора в положение .
Включите прибор длительным нажатием клавиши
в течение 3 секунд. Горизонтальная плоскость включится
автоматически.
Короткими
последовательными
нажатиями клавиши включите необходимые для
работы лазерные излучатели. Включенные лазерные
излучатели будут мигать 1 раз каждые 5 секунд.
После включения всех возможных комбинаций лазерных
линий длительное нажатие клавиши в течение 3
секунд выключит прибор.
Включите/выключите режим работы с приемником
длительным нажатием клавиши в течение 3 секунд.
Внимание:
Для увеличения времени работы, а также
для уменьшения риска непреднамеренного ослепления
следует выбирать минимально необходимое количество
включенных лазерных модулей.
При работе вблизи объектов или воздушных потоков
отличающихся по температуре от окружающей среды
из-за неоднородности атмосферы возможно дрожание
лазерной линии. При увеличении расстояния эффект
усиливается.
С увеличением расстояния ширина лазерной линии
увеличивается. Разметку следует производить по оси
лазерной линии. Для получения максимальной точности
используйте средний участок лазерной линии.
Следует учитывать, что форма лазерных линий на
поверхности объекта (например, на стенах, перекрытиях
и пр.) зависит от кривизны и наклона поверхности по
отношению к лазерной плоскости.

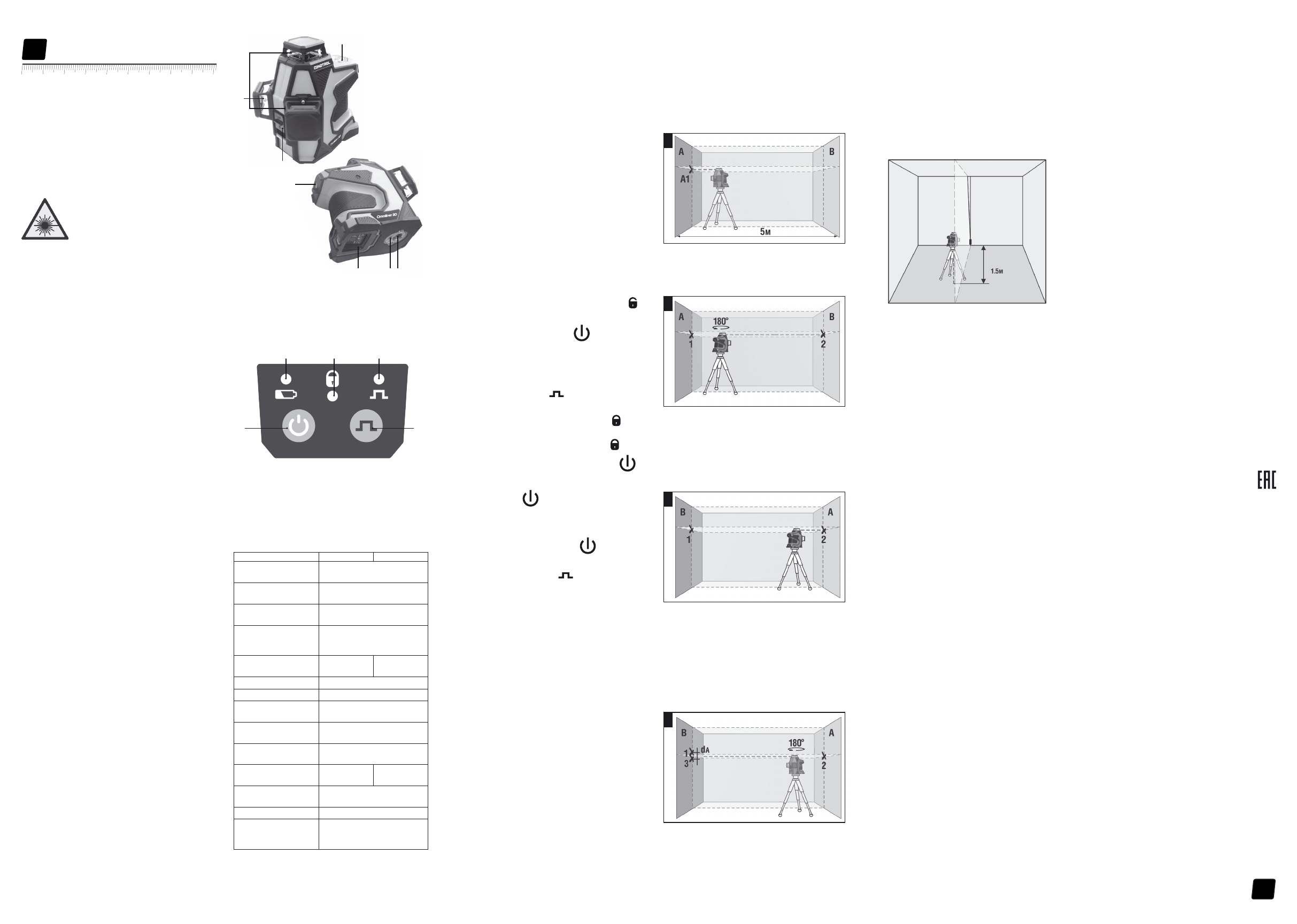

Omniliner 3D/G3D
Лазерное излучение! Не направляйте в глаза
Лазер класса 2
<1 мВт, 635 нм
IEC 60825-1: 2007-03
Лазер класса 2
<1 мВт, 520 нм
IEC 60825-1: 2007-03
Omniliner 3D
Omniliner G3D
1
2
4
3
5
Характеристики
Остались вопросы?Не нашли свой ответ в руководстве или возникли другие проблемы? Задайте свой вопрос в форме ниже с подробным описанием вашей ситуации, чтобы другие люди и специалисты смогли дать на него ответ. Если вы знаете как решить проблему другого человека, пожалуйста, подскажите ему :)
