4

SPR AWDZENIE DOKŁ ADNOŚC I

Sprawdzenie linii poziomej

Ustawić  urządzenie  między  dwiema  ścianami  oddalonymi  od

siebie co najmniej 5 m.

1.  Ustawić  urządzenie  bliżej  ściany  A  (patrz  rys.  A).  Włączyć

poziomą  i  pionową  linię  laserową  przy  odblokowanym

wahadle.  Tak  ustawić  urządzenie,  aby  linie  krzyżowały  się

na  bliższej  ścianie  A.  Zaznaczyć  punkt,  w  którym  linie  się

przecinają (punkt A1).

A

2.  Obrócić  urządzenie  o  180°  i  zaznaczyć  krzyż  na  ścianie  jako

punkt B2. (patrz rys. B).

B

3. Ustawić urządzenie przy ścianie B i tak skierować laser, aby

krzyż laserowy był w tej samej płaszczyźnie co punkt B. (patrz

rys. C).

C

D

4.  Obrócić  urządzenie  o  180°  i  zaznaczyć  krzyż  na  ścianie  A

jako  punkt  A3  (linia  pionowa  powinna  przebiegać  dokładnie

przez zaznaczony punkt A1) (patrz rys. D).

5.  Zmierzyć  odstęp  między  punktami  A1  i  A3  (patrz  rys.  D)

Jeżeli  odstęp  jest  większy  niż  2  mm,  to  należy  zgłosić  się  do

autoryzowanego punktu serwisowego.

Sprawdzenie linii pionowej

Zamocować  pion  sznurowy  i  ustawić  urządzenie  w  odległości

ok. 1,5 m od pionu sznurowego (patrz rys. E).

1.  Przesunąć  przełącznik  do  pozycji  włącz  ,  włączyć  pionową

linię laserową i ustawić ją na pion sznurowy.

2.  Jeżeli  odchylenie  między  linią  laserową,  a  pionem

sznurowym nie przekracza ± 0.2 mm na 1 metr długości sznura

pionu, to urządzenie mieści się w tolerancji błędu. Jeżeli sznur

pionu ma długość 2.5 m, to na tej długości odchylenie nie może

przekroczyć 0.5 mm. Jeżeli konieczna jest kalibracja, to należy

zlecić ją autoryzowanemu serwisowi.

3.  Obrócić  urządzenie  o  180°  i  skierować  pionową  linię

laserową na sznur pionu.

POSTĘPOWANIE

Uwaga!

 Omniliner 3D CONDTROL jest precyzyjnym optyczno-

mechanicznym  urządzeniem,  z  którym  należy  obchodzić  się

zawsze  ostrożnie.  Przed  użyciem  sprawdzić  stan  urządzenia.

Sprawdzić dokładność urządzenia po jakimkolwiek upadku lub

innym mechanicznym obciążeniu.

Po  zakończonej  pracy  należy  wyłączyć  urządzenie,  aby  nie

oślepiać innych osób lub zwierząt promieniem laserowym.

-  Z  urządzeniem  należy  obchodzić  się  ze  starannością,  jak  z

kamerą, lornetką, czy innym urządzeniem optycznym.

-  Unikać  uderzeń,  ciągłych  wstrząsów  i  ekstremalnych

temperatur.

- Używać baterii zgodnie z przepisami bezpieczeństwa.

- Nie wkładać urządzenia do wody.

- Zabrudzenia czyścić wilgotną, miękką szmatką.

-  Nie  używać  silnych  środków  czyszczących  lub

rozpuszczalników.

USUWANIE ODPADÓW

Urządzenia,  akcesoria  i  opakowania  powinny  być  poddane

recyklingowi (przetworzeniu). Do recyklingu urządzenie należy

wysłać na adres:

CONDT ROL GmbH

Wasserburger Strasse 9

84427 Sankt Wolfgang

Niemcy

Nie  wyrzucać  urządzenia  do  odpadów.  Zgodnie  z  Europejską

Dyrektywą

2002/96/EG

o

zużytych

urządzeniach

elektronicznych i ich przetworzeniu zgodnie z prawem

krajowym, każdy użytkownik zobowiązany jest do gromadzenia

i przekazania do recyklingu zużytych urządzeń pomiarowych.

GWARANCJA

Wszystkie  urządzenia  marki  CONDTROL  GmbH  przed

opuszczeniem produkcji są sprawdzane i podlegają poniższym

warunkom  gwarancyjnym.  Roszczenia  kupującego  z  tytułu

wad i prawa ustawowe są wiążące.

1) Firma CONDT ROL

  GmbH  zobowiązuje  się  do  bezpłatnego

usunięcia  wad  materiałowych  lub  produkcyjnych  powstałych

w urządzeniu w okresie obowiązywania gwarancji.

2)  Udziela  się  gwarancji  na  sprawne  działanie  produktu  w

okresie  12  miesięcy  od  daty  zakupu  (patrz  oryginał  dowodu

zakupu).

3) Gwarancja nie obejmuje części, których złe działanie wynika

ze  zużycia.  Wady  w  urządzeniu  powstałe  w  wyniku

nieprzestrzegania instrukcji obsługi, użytkowania niezgodnego

z nieprzestrzeganiem, niedostatecznej konserwacji i serwisu,

stosowania  wyposażenia  lub  części  zamiennych  innych  niż

firmy CONDT ROL

 GmbH nie podlegają naprawie gwarancyjnej.

Gwarancja  traci  ważność  w  przypadku  dokonywania  zmian

lub  przeróbek  w  urządzeniu.  Wady,  które  nie  wpływają  na

normalne użytkowanie urządzenia, nie podlegają gwarancji.

4) Firma CONDT ROL GmbH zastrzega sobie prawo do decyzji

o naprawie lub wymianie urządzenia.

5)  Inne  roszczenia  niż  wyżej  wymienione  nie  są  objęte

gwarancją.

6)  Naprawy  gwarancyjne  wykonane  przez  firmę

CONDT ROL

GmbH nie wznawiają i nie przedłużają okresu gwarancyjnego.

7) Firma CONDT ROL

  GmbH  nie  bierze  odpowiedzialności

za  stratę  zysków  i  inne  okoliczności,  które  mają  związek  z

uszkodzonym  urządzeniem.  Firma

CONDT ROL GmbH nie

pokrywa kosztów wypożyczenia urządzenia na czas naprawy.
W  sprawach  gwarancji  obowiązuje  prawo  niemieckie.  Nie

obowiązuje  CISG  (Konwencja  Narodów  Zjednoczonych  o

międzynarodowym zakupie towarów). Z zastrzeżeniem zmian.

KONSERWACJA I NAPRAWA

W  przypadku,  gdy  urządzenie  jest  uszkodzone,  należy  je

zwrócić sprzedawcy. Jeżeli urządzenie nie zostało zakupione u

sprzedawcy, to należy je wysłać z opisem wad na adres:

CONDT ROL GmbH

Wasserburger Strasse 9

84427 Sankt Wolfgang

Niemcy

Na  czas  transportu  i  przechowywania  urządzenie  powinno

znajdować się w pokrowcu lub pojemniku. Należy szczególnie

dbać  o  czystość  okienka  wyjścia  promienia  laserowego.

Do  czyszczenia  nie  używać  środków  czyszczących  i

rozpuszczalników  lecz  miękkiej,  wilgotnej  szmatki.  Nie

wkładać  urządzenia  do  wody  lub  innych  cieczy.  Zabrania  się

samodzielnego  otwierania  urządzenia.  Takie  czynności  może

wykonać jedynie autoryzowany serwis.

Instrukcja obsługi

Laser krzyżowy

PL

WSK A ZÓWKI BEZPIEC ZEŃST WA

Uwaga!

  Instrukcja  obsługi  jest  nieodzownym  elementem

urządzenia.  Przed  użyciem  urządzenia  należy  dokładnie

zapoznać  się  z  instrukcją  obsługi.  Wraz  z  przekazaniem

urządzenia innemu użytkownikowi należy dołączyć instrukcję.

- Urządzenie używać zgodnie z przeznaczeniem.

-  Etykiet  i  tabliczek  ostrzegawczych  na  urządzeniu  nie  należy

usuwać lub niszczyć.

Etykieta ostrzegawcza na urządzeniu jest w języku angielskim.

Należy  przestrzegać  zamieszczonej  poniżej  etykiety  w  języku

polskim.

 - Nie patrzeć bezpośrednio w wiązkę laserową. Nie kierować

wiązki  laserowej  na  osoby  lub  zwierzęta.  Stanowi  zagrożenie

dla wzroku.

-  Ze  względów  bezpieczeństwa  zamykać  oczy  lub  odwracać

wzrok.

-  Wiązki  lub  płaszczyzny  laserowej  nie  ustawiać  na  wysokości

wzroku.

- Dzieci i osoby trzecie trzymać z dala od urządzeń laserowych.

- Naprawę i konserwację może wykonać tylko wykwalifikowany

personel, montujący oryginalne części zamienne.

-  Nie  używać  urządzenia  w  pobliżu  materiałów  zapalnych,

ponieważ w urządzeniu mogą powstać iskry.
Okulary  laserowe  używać  jedynie  do  poprawy  widoczności

wiązki  laserowej.  Nie  używać  okularów  jako  okularów

ochronnych  przed  promieniami  laserowymi  lub  słonecznymi.

Okulary  laserowe  nie  chronią  przed  też  światłem

ultrafioletowym. Zmniejszają percepcję różnicy barw.

OPIS URZĄDZENIA

Wielopłaszczyznowy  laser  krzyżowy  Omniliner  3D/G3D

CONDTROL  Służy  do  wyznaczania  i  sprawdzania  poziomych

i  pionowych  linii  i  płaszczyzn.  Urządzenie  emituje  dwie  linie

pionowe 360° i jedną poziomą 360°. Zakres samopoziomowania

urządzenia wynosi ± 4°.

Urządzenie posiada dwa tryby pracy:

-  W  trybie  ręcznym:  emituje  linie  laserowe  z  możliwością  ich

dowolnego nachylenia;

- W trybie automatycznym: emituje ustawiane automatycznie

w zakresie ± 4° poziome i pionowe linie laserowe.

Urządzenie  może  pracować  z  odbiornikiem  laserowym,  co

zwiększa zasięg pracy i pozwala na lokalizację wiązki laserowej

w świetle dziennym.

Urządzenie  może  pracować  wewnątrz  i  na  zewnątrz

pomieszczeń.

PROMIENIOWANIE LASEROWE!

Nie patrzeć w wiązkę lasera

Klasa lasera 2

< 1mW 635 nm

EN 60825-1: 2007-03

Klawiatura

1 Przycisk włącz/wyłącz dla:

- urządzenia

- wiązki laserowej

2 Włączanie/wyłączanie trybu Puls

3 Wskaźnik stanu naładowania baterii

4 Wskaźnik blokady wahadła

5 Wskaźnik trybu Puls

ZAKRES DOSTAWY

Laser krzyżowy -1 szt.

Akumulator-2 szt.

Ładowarka-1 szt.

Torba - 1 szt.

Instrukcja obsługi - 1 szt.

Opis urządzenia

6

1

2

3

4 5

1 Otwory wyjścia wiązki laserowej

2 Klawiatura

3 Pokrywa baterii

4 Gwint mocujacy 1/4’’

5 Gwint mocujący 5/8’’

6 Przełącznik blokady wahadła

7 Otwór do montażu na wkręcie samogwintującym /

gwoździu

7

DANE TECHNICZNE

Omniliner 3D

Omniliner G3D

Zasięg (bez/z

odbiornikiem)

50 m/100 m

Dokładność

±0,2 mm/m

Zakres

samopoziomowania

± 4°

Czas niwelacji typowy

<3″

Czas pracy

>10 godzin

>5 godzin

Temperatura pracy

-10°C ... +50°C

Temperatura

skłądowania

-20°C ... +70°C

Względna wilgotność

powietrza

<90%

Norma odporności

IP65

Gwint mocujący

1/4’’, 5/8’’

Laser

Klassa II 635

nm  < 1 mW

Klassa II 520

nm  < 1 mW

Zasilanie

3.7V 5200 mAh Li-ion

Wymiary

140х138х110 mm

Ciężar

- bez baterii

- z baterią

660 g

774 g

PRZED ROZPOCZĘCIEM EKSPLOATACJI

Źródło zasilania

Laser cross line jest zasilany przez akumulator litowo-jonowy

3.7 V 5200 mAh, dostarczonego w zestawie.

Instalacja / ładowanie baterii litowo-jonowej

Włóż  baterię  do  komory  baterii,  zwracając  uwagę  na

polaryzację.

Używaj wyłącznie baterii, dostarczoną w zestawie.

Jeśli  lampka  zasilania  na  panelu  sterowania  zacznie  migać  na

czerwono, bateria musi być naładowana.

Procedura ładowania wygląda w następujący sposób:

1) wyjmij baterię z poziomu laserowego.

2)  podłącz  baterię  do  źródła  zasilania  za  pomocą  ładowarki

dostarczonej.

Wskaźnik zasilania na ładowarce będzie na czerwono podczas

ładowania.

3) Czas ładowania akumulatora wynosi około 5 godzin.

4) Jak tylko dioda zasilania na ładowarce zapali się na zielono,

odłącz ładowarkę i włóż baterię do komory baterii.

DZIAŁANIE

Umieść poziomu laserowego na twardej i stabilnej powierzchni

lub statyw.

Przesuń panel przełącznika, aby wybrać żądany tryb pracy:

1) Automatyczne wyrównanie:

Przesuń  panel  przełącznika  w  pozycji  otwartej            .  H-line
włącza się automatycznie.
Krótkie naciśnięcie przycisku              , aby włączyć niezbędne

linii laserowych.

Jeśli  poziom  lasera  znajduje  się  poza  zakresem
samopoziomowania,  linie  laserowe  będą  miga  1  raz  na
sekundę.
Krótkie naciśnięcie przycisku                 do włączania / wyłączania
trybu  impulsowego.  Aby  wyłączyć  laser  poziomu  przesuń
przełącznik w położenie             .

2) Projekcja pochyłych płaszczyz

n

Przesuń panel przełącznika w pozycji zablokowanej          .
Naciśnij i przytrzymaj               w ciągu 3 sekund, aby włączyć

laser.

Krótkie naciśnięcie przycisku             , aby włączyć niezbędne
linie  laserowe.  Zawarte  linie  laserowe  migają  1  raz  na  każde

5 sekund.

Po  tym,  jak  wszystkie  możliwe  kombinacje  linii  włączone,
następujący długie naciśnięcie             w ciągu 3 sekund wyłączy

laser poziom.

Długie  naciśnięcie                    w  ciągu  3  sekund,  aby  włączyć  /
wyłączyć trybu impulsowego.

Uwaga!

  Aby  wydłużyć  czas  pracy  urządzenia  i  uniknąć

nieumyślnego  uszkodzenia  wzroku  należy  urządzenie  włączyć
dopiero, gdy jesteśmy gotowi do pracy.
Praca w pobliżu obiektów lub przepływów powietrza, których
temperatura  różni  się  od  temperatury  otoczenia,  może
powodować  drgania  linii  laserowej  z  powodu  różnorodności
atmosfery.  Im  większa  odległość,  tym  bardziej  drag  promień

laserowy.

Grubość  linii  laserowej  zwiększa  się  wraz  ze  wzrostem
odległości.  Znakowanie  należy  wykonać  wzdłuż  liniowej  osi
promienia  laserowego.  Dla  zachowania  wyższej  dokładności
należy  wybrać  środek  promienia.  Należy  pamiętać,  że  kształt
promienia  laserowego  na  powierzchni  (np.  ściana,  sufit  itp.)
zależy  od  krzywizny  i  nachylenia  powierzchni  do  płaszczyzny

laserowej.

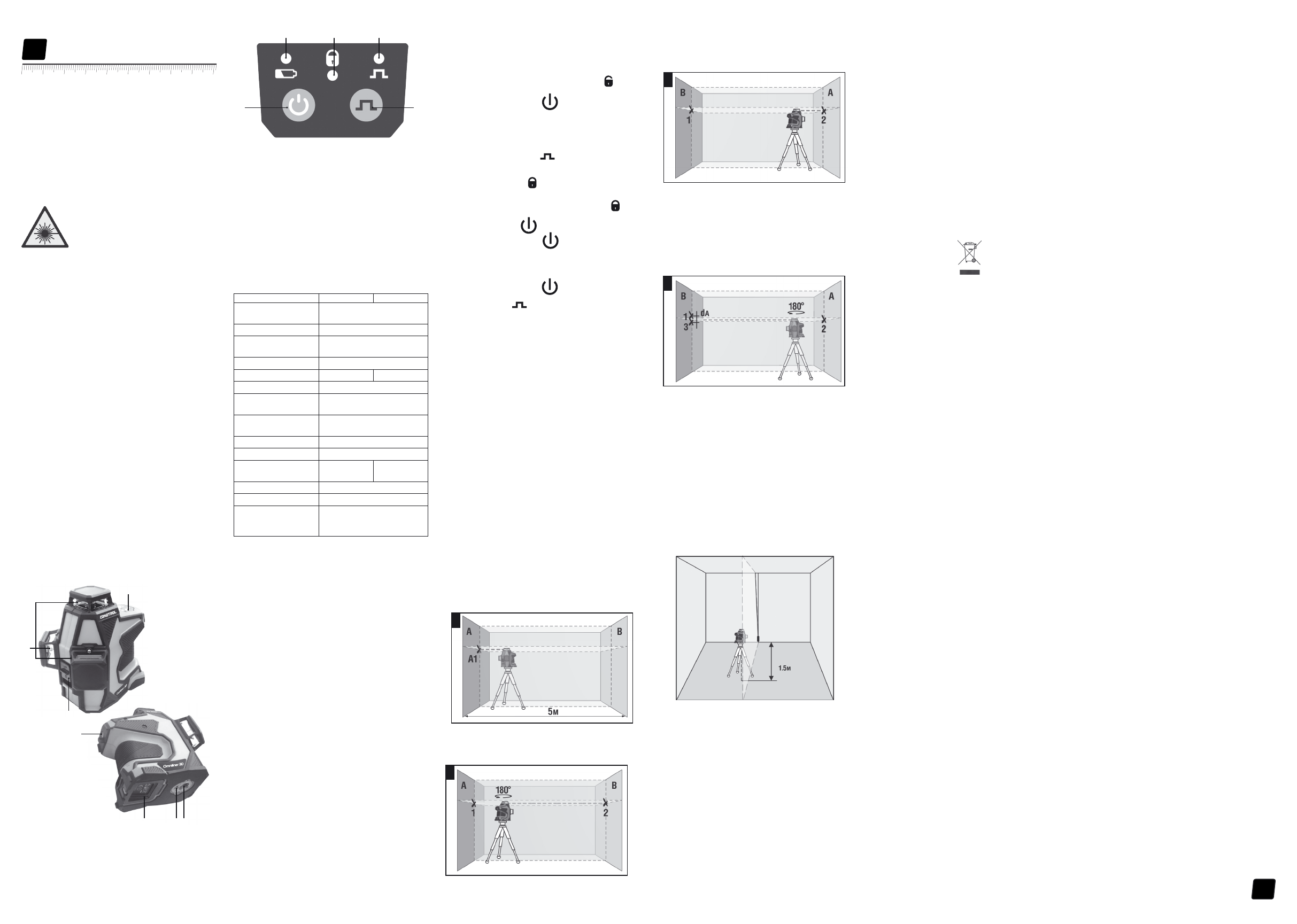

Omniliner 3D/G3D

Klasa lasera 2

< 1mW 520 nm

EN 60825-1: 2007-03

Omniliner 3D

Omniliner G3D

1

2

4

3

5
