GENAUIGKEITSUEBERPRUEFUNG
Ueberpruefung der Horizontallinie

Platzieren Sie das Geraet zwischen zwei Waenden, die

mindestens 5m voneinander entfernt sind.

1. Platzieren Sie das Instrument in der Naehe der Wand A (Siehe

Abb.A). Aktivieren Sie die horizontale und vertikale Linie bei

geloester Pendelsperre. Richten Sie das Instrument so, dass

die Laserlinien sich an der naeheren Wand A überschneiden.

Markieren Sie den Punkt, in dem sich die Linien schneiden

(Punkt A1).

2. Drehen Sie das Geraet um 180° und markieren Sie den Kreuz

an der Wand mit dem Punkt B2. (Siehe Abb. B).

Bedienfeld

1 Ein-/Austaste für:

- Gerät

- Laserstrahlen

2 Ein-/Ausschaltung des Pulsmodus

3 Batteriezustandsanzeige

4 Pendelsperre - Anzeige

5 Pulsmodus – Anzeige

LIEFERUMFANG

Kreuzlinienlaser – 1 St.

Akku – 2 St.

Ladegeraet – 1 St.

Transporttasche -  1 St.

Bedienungsanleitung – 1 St.

TEC HNISC HE DATEN

Omniliner 3D

Omniliner G3D

Reichweite/mit

Empfänger

50 m/100 m

Genauigkeit

±0,2 mm/m

Selbstnivellierung

± 4°

Nivellierzeit typisch

<3″

Betriebsdauer

>10 Stunden

>5 Stunden

Betriebstemperatur

-10°C ... +50°C

Lagertemperatur

-20°C ... +70°C

Rel. Luftfeuchtigkeit

<90%

Staub- und Wasserschutz

IP65

Stativgewinde

1/4’’, 5/8’’

Laser

Klasse II 635nm

< 1 mW

Klasse  II  520nm

< 1 mW

Stromversorgung

3.7V 5200 mAh Li-ion

Abmessungen

140х138х110 mm

Gewicht

- ohne Batterie

- mit Batterie

660 g

774 g

LESEN SIE VOR GEBRAUCH DES GERÄTS

Stromversorgung

Der Kreuzlinienlaser wird mit einem 3.7V 5200 mAh Li-Ion

Akku betrieben, der mitgeliefert ist.

Einlegen / Aufladen von Li-Ion-Akku

Legen Sie Akku unter Beachtung der vorgegebenen Polarität

in das Akkufach ein.

Verwenden Sie nur Akku, der mitgeliefert ist.

Wenn die Batterieanzeige rot blinkt, laden Sie Akku auf.

Der Akku wird folgenderweise aufgeladen:

1) Nehmen Sie Akku heraus.

2) Schließen Sie Akku mit dem mitgeliefertem Kabel an eine

Stromquelle an.

Während des Ladevorgangs leuchtet die Stromanzeige rot.

3) Die Ladezeit des Akkus beträgt ca. 5 Stunden.

4) Sobald die Batterieanzeige grün wird, trennen Sie das

Ladegerät von der Stromquelle und legen Sie Akku in das

Akkufach ein.

BETRIEB

Stellen Sie das Gerät auf eine stabile Oberfläche oder einen

Stativ.

Schieben Sie den Schalter und wählen Sie den gewünschten

Betriebsmodus aus:

1) mit Nivellierautomatik

Schieben Sie den Schalter in die Position          .
Die Horizontalebene schaltet sich automatisch ein.
Drücken Sie kurz die Taste           , um die gewünschten
Laserlinien einzuschalten.
Wenn die Neigung von Gehäuse außerhalb des
Selbstnivellierbereichs liegt, blinken die Laserlinien 1 Mal pro
Sekunde.
Drücken Sie kurz die Taste                , um den Pulsmodus ein- oder
auszuschalten.
Schieben Sie den Schalter in die Position           , um das Gerät
auszuschalten.

2) zum Erzeugen der geneigten Laserlinien

Schieben Sie den Schalter in die Position             .
Um das Gerät einzuschalten, halten Sie die Taste               3
Sekunden gedrückt. Die Horizontalebene schaltet sich
automatisch ein.
Drücken Sie kurz die Taste             , um die gewünschte
Laserlinien einzuschalten.
Eingeschaltete Laserlinien blinken 1 mal pro 5 Sekunden.
Nachdem alle möglichen Kombinationen von Laserlinien
eingeschaltet sind, schaltet der nächste 3 Sekunden

lange  Druck              das Gerät ab. Um das Pulsmodus ein/
auszuschalten, halten Sie die Taste            3 Sekunden gedrückt.

Vorsicht!

 Um die Betriebszeit zu erhöhen und unbeabsichtigte

Augenverletzungen zu vermeiden, schalten Sie den Laser ein
nur wenn Sie bereit sind das Geraet zu betreiben.
Der Betrieb nah zu Objekten oder Luftstroemungen,
deren Temperatur sich von der Umgebungstemperatur
unterscheidet, kann die Laserlinie zittern lassen wegen der
Heterogenitaet der Atmosphaere. Je groesser die Entfernung,
desto mehr zittern die Laserlinien.
Die Laser-Linienbreite vergroessert sich, wenn die Reichweite
sich erweitert. Die Markierungen sollen entlang der linearen
Achse gemacht werden. Für eine bessere Genauigkeit,
berücksichtigen Sie die Mitte der Laserlinie. Bitte beachten
Sie, dass die Form des Laserstrahls an einer Oberfläche (z.B.,
Waende, Decken, usw.) abhängig von der Krümmung ist und
von der Neigung der Oberflaeche zu einer Laserebene.


A

B

5. Messen Sie den Abstand d zwischen den Punkten A1 und A3

(Siehe Abb.D). Ist der Abstand mehr als 2 mm, kontaktieren Sie

bitte ein autorisiertes Servicezentrum.

3. Stellen Sie das Geraet an die Wand B und richten Sie den

Laser so, dass das Laserkreuz auf der gleichen Ebene mit dem

Punkt B2 ist. (Siehe Abb. C).

C

D

Ueberpruefung der Vertikallinie

Befestigen Sie ein Senklot an einer Schnur und positionieren Sie

das Geraet ca. 1,5 m von dem Senklot entfernt (Siehe Abb. E).

1. Schieben Sie den Schalter in die EIN-Position , aktivieren Sie

die Vertikallinie und richten Sie die Vertikallinie auf die Schnur

aus.

2. Ist die Abweichung zwischen Linie und Schnur nicht

groesser als ± 0.2 mm auf einen Meter der Lotschnur, ist das

Geraet innerhalb der Toleranz. Ist die Lotschnur z.B. 2.5 m

lang, darf die Abweichung 0.5 mm nicht uebersteigen. Sollte

eine Kalibrierung notwendig sein, kontaktieren Sie bitte ein

autorisiertes Servicezentrum.

3. Drehen Sie das Geraet um 180° und richten Sie die

Vertikallinie auf die Schnur aus.

4. Drehen Sie das Geraet um 180° und markieren Sie den

Kreuz an der Wand A mit dem Punkt A3. (die Vertikallinie soll

exakt durch den markierten Punkt A1 laufen) (Siehe Abb. D).

PFLEGE
Achtung!

 Omniliner 3D CONDTROL ist ein präzises optisch-

mechanisches Gerät und soll stets vorsichtig behandelt

werden. Prüfen Sie den Zustand des Gerätes, bevor Sie es

verwenden. Überprüfen Sie die Genauigkeit des Gerätes,

nachdem es fallen gelassen wurde oder anderen mechanischen

Belastungen ausgesetzt war.

Schalten Sie das Geraet nach der Verwendung wieder ab, da

andere Personen oder Tiere von den Laserstrahlen geblendet

werden koennen.

- Behandeln Sie das Geraet mit Sorgfalt, so wie Sie eine Kamera,

ein Fernglas oder ein anderes optisches Geraet verwenden.

- Vermeiden Sie Stoesse, staendige Vibrationen und extreme

Temperaturen.

- Verwenden Sie die Batterie entsprechend den

Sicherheitsvorschriften.

- Tauchen Sie das Geraet nicht unter Wasser.

- Wischen Sie Schmutz mit einem feuchten, weichen Tuch ab.

- Verwenden Sie keine aggressiven Reinigungs- oder

Loesungsmittel.

- Behandeln Sie das Geraet wie ein Teleskop oder eine Kamera.

GARANTIE

Alle Geraete der CONDTROL GmbH werden vor dem Verlassen

der Produktion geprueft und unterliegen den folgenden

Garantiebestimmungen. Maengelhaftungsansprueche des

Kaeufers und gesetzliche Rechte bleiben davon unberuehrt.

1) Die CONDTROL GmbH verpflichtet sich zur kostenlosen

Behebung der Maengel am Geraet, falls diese nachweislich

innerhalb der Garantiezeit auf einen Material- oder

Produktionsfehler zurueckzufuehren sind.
2) Die Garantiezeit betraegt 24 Monate bei gewerblichen

Produkten und beginnt am Datum des Kaufs an den ersten

Endabnehmer (siehe Originalbeleg). Die Betriebsdauer Ihres

Geraetes betraegt 36 Monate.
3) Die Garantie trifft nicht fuer Teile zu, deren Fehlfunktion auf

Gebrauch oder Verschleiss zurueckzufuehren ist. Fuer Maengel

am Geraet, die durch Nichtbeachten der Bedienungsanleitung,

nicht bestimmungsgemaessen Gebrauch, unzureichenden

Service und Pflege, Verwendung von Nicht- CONDTROL GmbH-

Zubehoer oder Ersatzteilen entstehen, gilt die Garantie nicht.

Durch Veraenderungen oder Zusaetze am Geraet erlischt

die Garantie. Fuer Maengel, die den normalen Gebrauch des

Geraets nicht beeintraechtigen, gilt die Garantie nicht.
4) Die CONDTROL GmbH behaelt sich das Recht vor, nach

eigener Entscheidung das Geraet zu reparieren oder zu

ersetzen.
5) Andere Ansprueche als die oben genannten werden nicht

ueber die Garantie abgedeckt.
6) Nach Garantieleistungen durch die CONDTROL GmbH wird

die Garantiezeit nicht erneuert und auch nicht verlaengert.
7) Die CONDTROL GmbH uebernimmt keine Verantwortung

fuer Gewinnverlust und andere Umstaende, die mit dem

defekten Geraet in Verbindung stehen. Die CONDTROL

GmbH uebernimmt keine Kosten fuer Miet- oder Leihgeraete

waehrend der Reparatur.
Fuer die Garantie gilt deutsches Recht. Ausgeschlossen ist das

CISG (Uebereinkommen der Vereinten Nationen ueber den

internationalen Warenkauf). Aenderungen vorbehalten.

WARTUNG UND REPARATUR

Falls das Geraet defekt ist, bringen Sie es bitte zu Ihrem

Haendler zurueck. Falls Sie das Geraet nicht bei einem Haendler

gekauft haben, schicken Sie es mit einer Fehlerbeschreibung

bitte an:

CONDTROL GmbH

Wasserburger Strasse 9

84427 Sankt Wolfgang

Deutschland

Waehrend des Transports und der Aufbewahrung sollte

das Geraet in seiner Tasche oder Koffer sein. Saeubern

Sie besonders die Austrittsfenster der Laserstrahlen und

vermeiden Sie die dort Fusselbildung. Die Saeuberung mit

Reinigungs- und Loesungsmittel ist untersagt. Verwenden

Sie anstelle ein weiches, feuchtes Tuch. Halten Sie das

Geraet nicht unter Wasser oder in andere Fluessigkeiten. Das

eigenstaendige Oeffnen des Geraets ist untersagt. Es darf nur

von einem autorisierten Servicezentrum geoeffnet werden.

Omniliner 3D/G3D

Bedienungsanleitung

Kreuzlinienlaser

DE

Sicherheitshinweise fuer Messgeraete
Vorsicht!

 Die Bedienungsanleitung ist Bestandteil des

Geräts. Vor Gebrauch des Geräts lesen Sie die vorliegende

Bedienungsanleitung sorgfältig durch. Bei Weitergabe des

Geräts an einen anderen Nutzer, muss die Anleitung diesem

übergeben werden.
- Das Gerät darf nur zweckgemäß verwendet werden.
- Die Aufkleber und Warnschilder dürfen nicht entfernt oder

unkenntlich werden.
Sie erhalten Ihr Geraet mit einem Warnschild in Englisch. Bitte

beachten Sie das hier abgebildete Warnschild in Deutsch.

- Nicht in Laserstrahl blicken, den Laserstrahl nicht auf

Personen oder Tiere richten. Ihr Augenlicht ist in Gefahr.

- Aus Sicherheitsgründen Augen schließen oder wegblicken.

- Den Laserstrahl bzw. die Laserebene nicht auf Augenhöhe

einrichten.

- Halten Sie Kinder und Dritte von Lasergeräten fern.

- Die Reparatur und Wartung darf nur durch qualifiziertes

Fachpersonal erfolgen, das originale Ersatzkomponenten

einsetzt.

- Verwenden Sie das Geraet nicht in der Naehe von brennbaren

Stoffen, da im Geraet Funken entstehen koennen.

Eine Lasersichtbrille wird verwendet, nur um den Laserstrahl

besser sehen zu können. Sie wirkt nicht als Schutzbrille vor

Lasertrahlen oder als Sonnenbrille. Die Laserbrille schuetzt

nicht vor UV-Licht und verringert die Wahrnehmung von
Farbunterschieden.

PRODUKTBESCHREIBUNG

Der Multiline–Kreuzlinienlaser Omniliner 3D/G3D CONDTROL

wird zur Ermittlung und Ueberpruefung von horizontalen und

vertikalen Linien und Ebenen verwendet. Das Gerät erzeugt

zwei 360° Vertikallinien und eine 360° - Horizontallinie und

ermöglicht Ausgleich der Gehäuseneigung bis zu ±4°.

Das Geraet hat zwei Betriebsarten:

- Zum Erzeugen Laser- Linien und –Ebene mit jeglichen

Neigungen;

- Mit Nivellierautomatik der Gehaeuseneigung bis zum ±4°

zum Erzeugen waagrechten und senkrechten Laser- Linien und

–Ebenen.

Empfaengerbetrieb ist dazu bestimmt, Reichweite zu

erweitern und Laserstrahlen von Linienlaser bei Tageslicht zu

lokalisieren.

Das Geraet ist fuer den Innen- und Außenbereich geeignet.

6

1

2

3

4 5

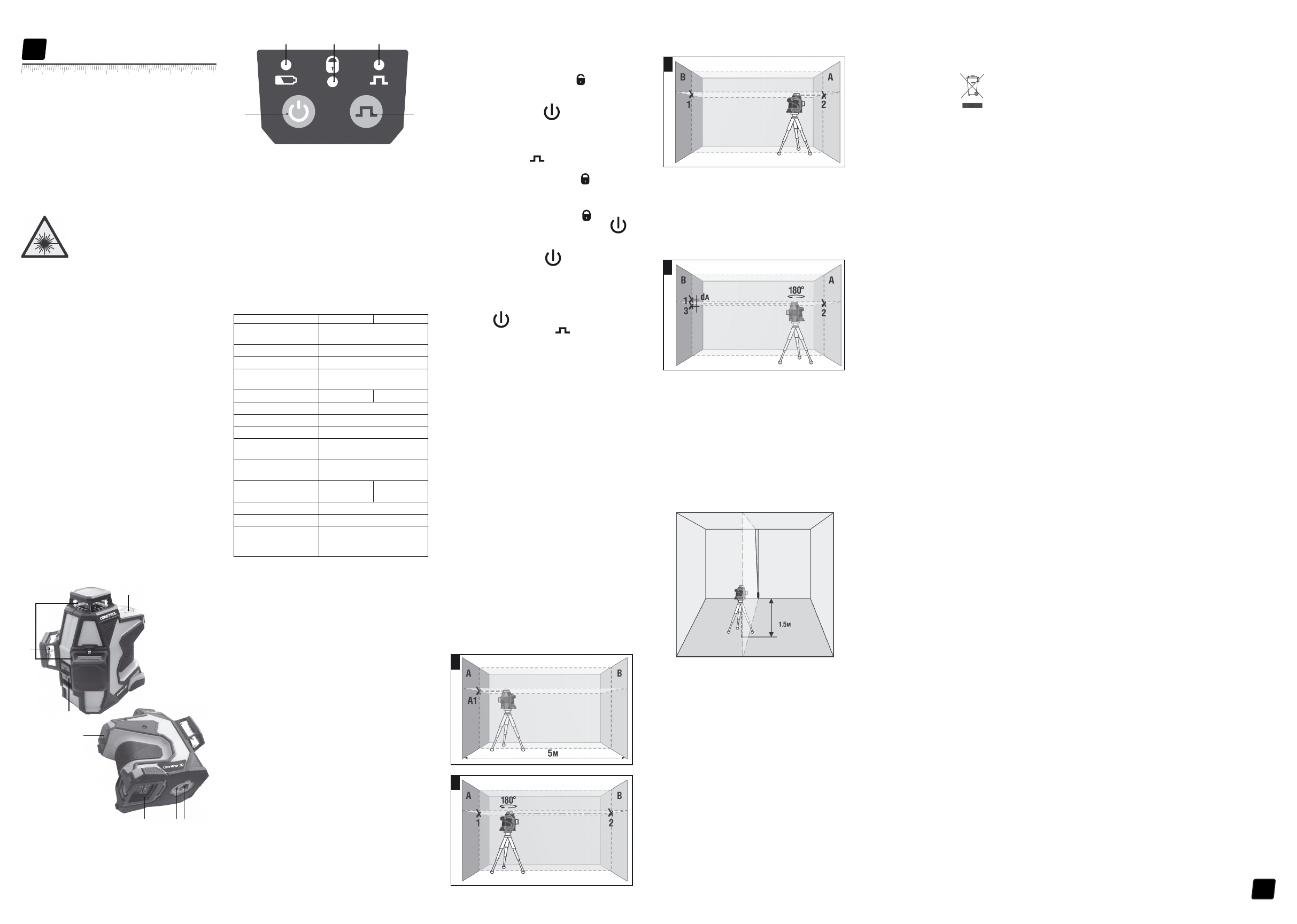

1 Austrittsöffnung Laserstrahlung

2 Bedienfeld

3 Batteriefachdeckel

4 Stativaufnahme 1/4’’

5 Stativaufnahme 5/8’’

6 Pendelsperre

7 Befestigungsmoeglichkeit fuer Nagel oder Schraube

7

Geraeteuebersicht

Laserstrahlung! Nicht in den Laserstrahl blicken

Laser Klasse 2

<1mW, 635 nm

IEC 60825-1: 2007-03

Laser Klasse 2

<1mW, 520 nm

IEC 60825-1: 2007-03

Omniliner 3D

Omniliner G3D

1

2

4

3

5

ENTSORGUNG

Geraete, Zubehoer und die Verpackung sollen recycelt werden

(Wiederverwertung). Zum Recycling schicken Sie das Geraet

bitte an:

CONDTROL GmbH

Wasserburger Strasse 9

84427 Sankt Wolfgang

Deutschland

Werfen Sie das Geraet nicht in den Restmuell. Gemaess der

Europaeischen Richtlinie 2002/96/EG ueber Altgeraete mit

Elektronik und ihrer Umsetzung in nationales Recht sind Sie

verpflichtet, nicht mehr gebrauchsfaehige Messwerkzeuge

getrennt zu sammeln und zu einer Recyclingstelle zu bringen.
