ДВУХПОЛЮСНЫЙ РЕЖИМ. ПОРЯДОК РАБОТЫ.
Обнаружение обрыва проводников в глубокозалегающем изолиро-
1.
ванном кабеле.
ВНИМАНИЕ!
Исследуемая сеть должна быть обесточена!
Передатчик и приёмник выключены.
a.
Подключите передатчик к ис-
b.
следуемому проводнику как по-
казано на рис. 18. Провод, под-
ключённый к гнезду «COM»
передатчика должен находится
на расстоянии более 2 метров от
исследуемого проводника (пре-
вышающем глубину обнаруже-
ния провода).
Выполните действия, описанные
c.
в пунктах
1c-1h
.
Обнаружение предохранителя.
2.
ВНИМАНИЕ!
Исследуемая сеть должна быть обесточена!
Обесточьте исследуемую систему электрического отопления. Передат-
a.
чик и приёмник выключены.
Подключите передатчик к электрической сети как показано на рис. 16.
b.
Однократным нажатием кнопки
c.
включите передатчик. На дисплее
отобразится код и уровень передачи сигнала.
1
Нажатием кнопки
d.
/LEVEL
выберите минимальный уровень переда-
чи сигнала: .
Однократным нажатием кнопки
e.
включите приёмник.
код не отображается в силу перекрытия электрических полей создавае-
мых первым и вторым передатчиками.
Ведите приёмник вдоль кабеля: прекращение звукового сигнала или же
i.
исчезновение графической шкалы свидетельствует об обрыве иссле-
дуемого проводника в кабеле.
5
Рассматривается пример, когда при электрическом отоплении полов
используются двужильные кабели.
С помощью кнопки
f.
MODE
на
приёмнике выберите настраивае-
мый вручную режим работы: на
дисплее приёмника появится ин-
дикатор
SENSE
.
Для большей точности обнаруже-
g.
ния предохранителя на приёмнике
должна быть выбрана минималь-
ная чувствительность: все дугоо-
бразные кривые на графической

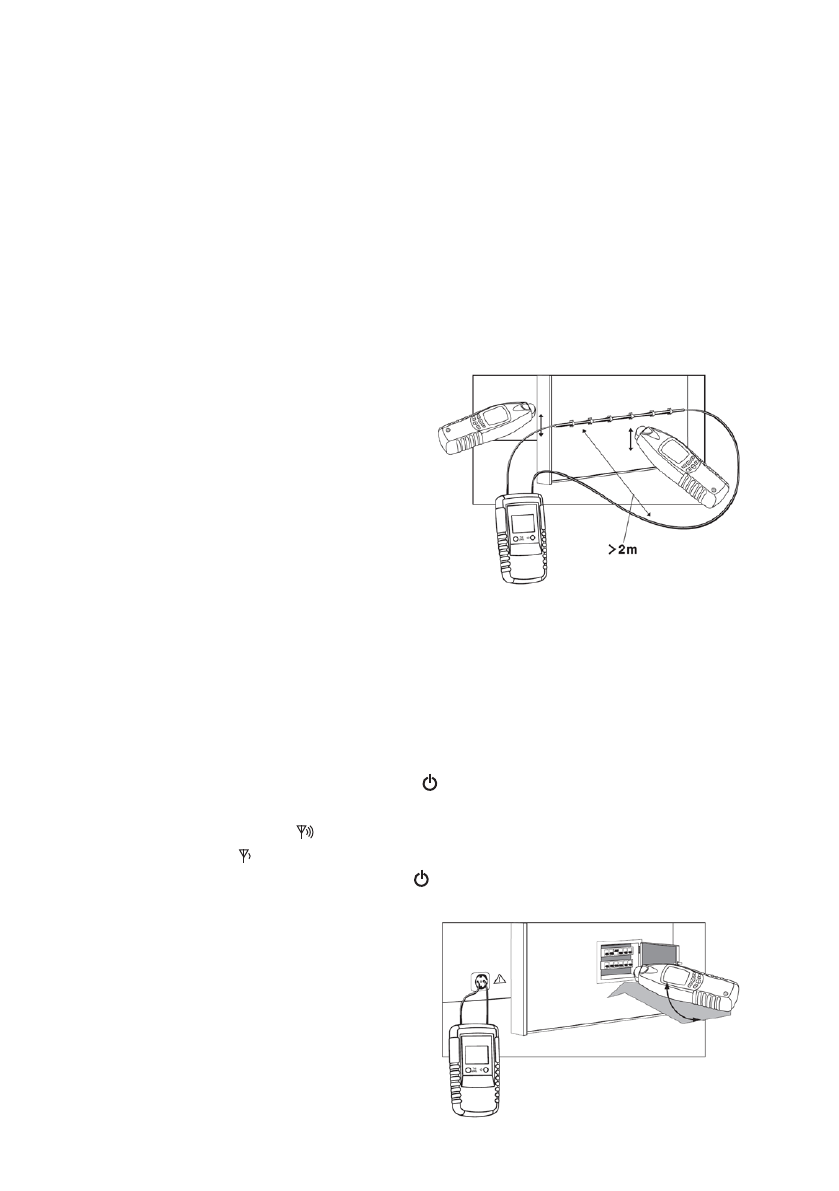

Рис. 15
Рис. 16
