режим работы: на дисплее приёмника
появится индикатор
SIG
.
Поднесите измерительный наконеч-
e.
ник приёмника к видимому концу ис-
следуемого проводника. По мере при-
ближения к проводнику увеличивается
количество штрихов на графической
шкале и частота звукового сигнала.
Дальнейшее обнаружение невидимой
части проводника осуществляется в соответствии с этими сигналами.
При «сканировании» приёмником земли прекращение сигнала свиде-
f.
тельствет либо о значительном удалении от проводника, его окончании
или обрыве.
Для выключения приёмника или передатчика нажмите и удерживайте
g.
кнопку в течение 1 секунды.
Обнаружение обрыва проводников в системе электрического обо-
5.
грева полов.
5
ВНИМАНИЕ!
Исследуемая сеть должна быть обесточена!
Обесточьте исследуемую систему электрического отопления. Передат-
a.
чик и приёмник выключены.
Подключите концы проводка кабеля
b.
для обогрева полов к передатчикам в
соответствии с рисунком 14. Провода,
подключённые к гнездам «COM» (см.
рис. 2) должны быть заземлены.
Выполните действия, описанные
c.
в пунктах
3с-3f
, установив на пере-
датчиках различные значения кодов
сигналов передачи.
Поднесите измерительный наконеч-
d.
ник приёмника к видимому проводнику сети для обогрева полов. По
мере приближения к проводнику увеличивается количество штрихов на
графической шкале и частота звукового сигнала. Дальнейшее обнару-
жение невидимой части проводника осуществляется в соответствии с
этими сигналами.
При «сканировании» приёмником пола прекращение сигнала свиде-
e.
тельствует либо о значительном удалении от проводника, либо его об-
рыву.
Если подключение передатчиков осуществлено в соответствии
f.
с рис. 11, то при ведении приёмника вдоль кабеля слева направо на дис-
плее приёмника будет отображаться код «1».
При переходе через место обрыва проводника значение на дисплее из-
g.
менится на «2».
При непосредственной близости к месту обрыва на дисплее приёмника
h.

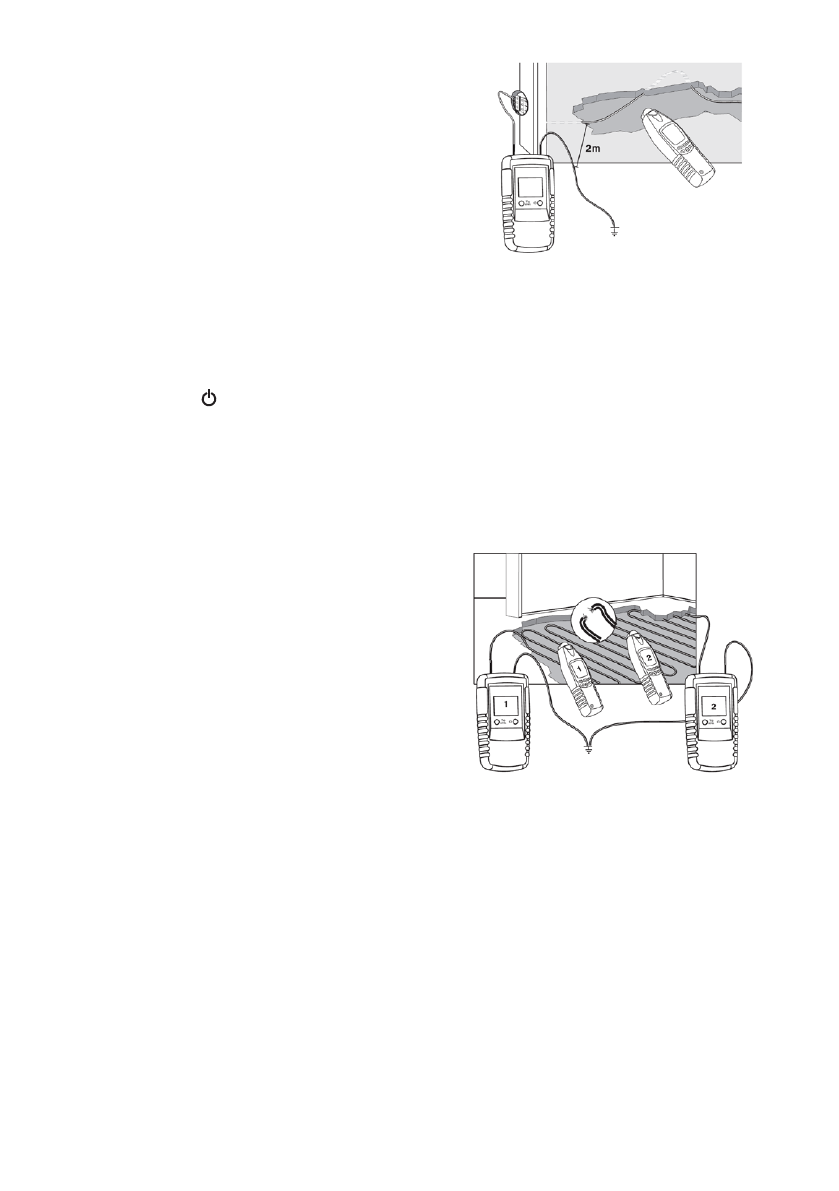

Рис. 13
Рис. 14
