шкале E (рис. 5). Настройка чувствительности производится с помо-
щью кнопок
p
и
q
(рис. 4).
Откройте крышку щита и поочерёдно подносите измерительный нако-
h.
нечник приёмника к к каждому предохранителю. По мере приближения
к искомому предохранителю на графической шкале увеличивается ко-
личество штрихов и частота звукового сигнала.
После обнаружения предохранителя выключите приёмник и передат-
i.
чик, нажав и удерживая кнопки в течение 1 секунды.
Обнаружение короткого замы-
3.
кания.
ВНИМАНИЕ!
Исследуемая сеть
должна быть обесточена!
Обесточьте исследуемую цепь.
a.
Передатчик и приёмник выключе-
b.
ны.
Подключите провода исследуемо-
c.
го кабеля к гнёздам передатчика в
соответствии с рисунком 17.
Однократным нажатием кнопки
d.
включите передатчик. На дисплее отобразится код и уровень передачи
сигнала.
Нажатием кнопки
e.
/LEVEL
выберите минимальный уровень переда-
чи сигнала: .
Однократным нажатием кнопки
f.
включите приёмник.
С помощью кнопки
g.
MODE
на приёмнике выберите настраиваемый
вручную режим работы: на дисплее приёмника появится индикатор
SENSE
.
Для большей точности обнаружения на приёмнике должна быть выбра-
h.
на минимальная чувствительность: все дугообразные кривые на графи-
ческой шкале E (рис. 5). Настройка чувствительности производится с
помощью кнопок
p
и
q
(рис. 4).
Поднесите измерительный наконечник приёмника к исследуемому про-
i.
воднику. По мере приближения к проводнику увеличивается количе-
ство штрихов на графической шкале и частота звукового сигнала.
Ведите приёмник вдоль исследуемого кабеля в направлении от пере-
j.
датчика.
Прекращение звукового сигнала свидетельствует о переходе через ме-
k.
сто короткого замыкания в кабеле (см. рис. 17).
Для выключения приёмника или передатчика нажмите и удерживайте
l.
кнопку в течение 1 секунды.

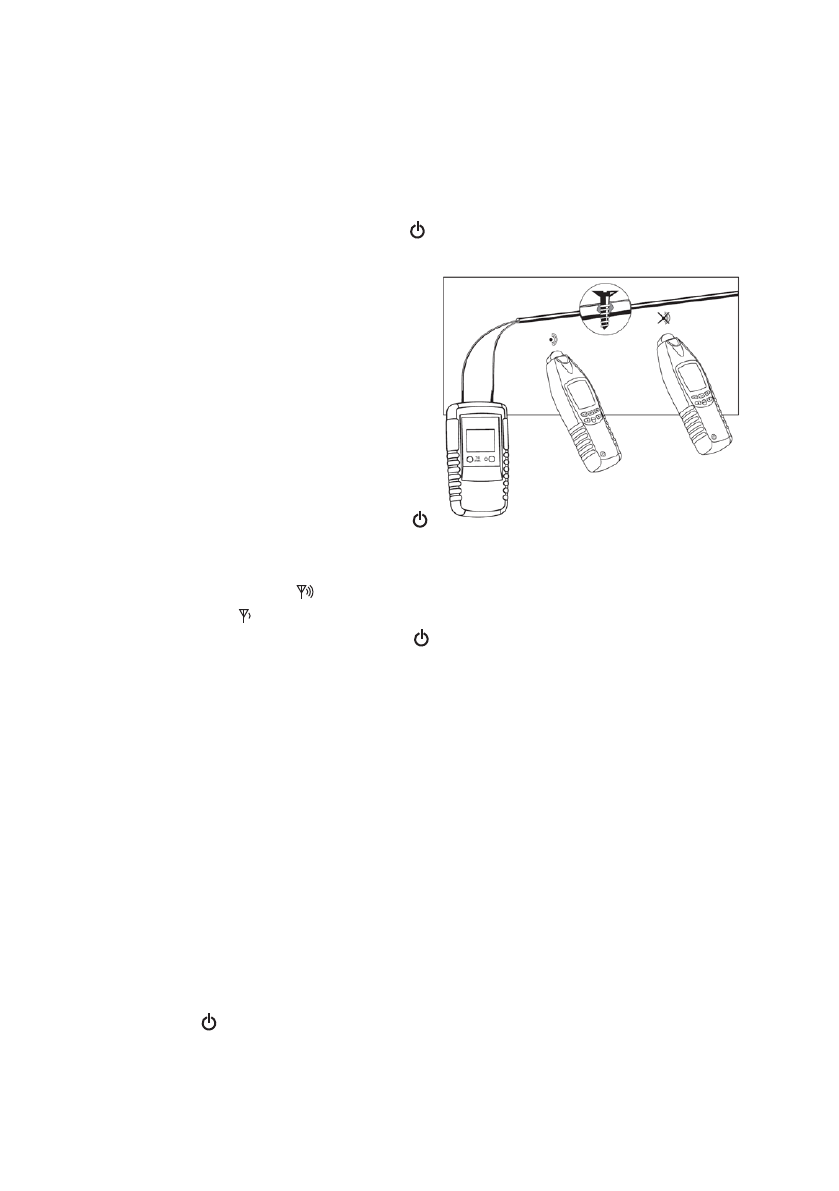

Рис. 17
