 | Magyar

1 609 92A 32T | (22.6.16)

Bosch Power Tools

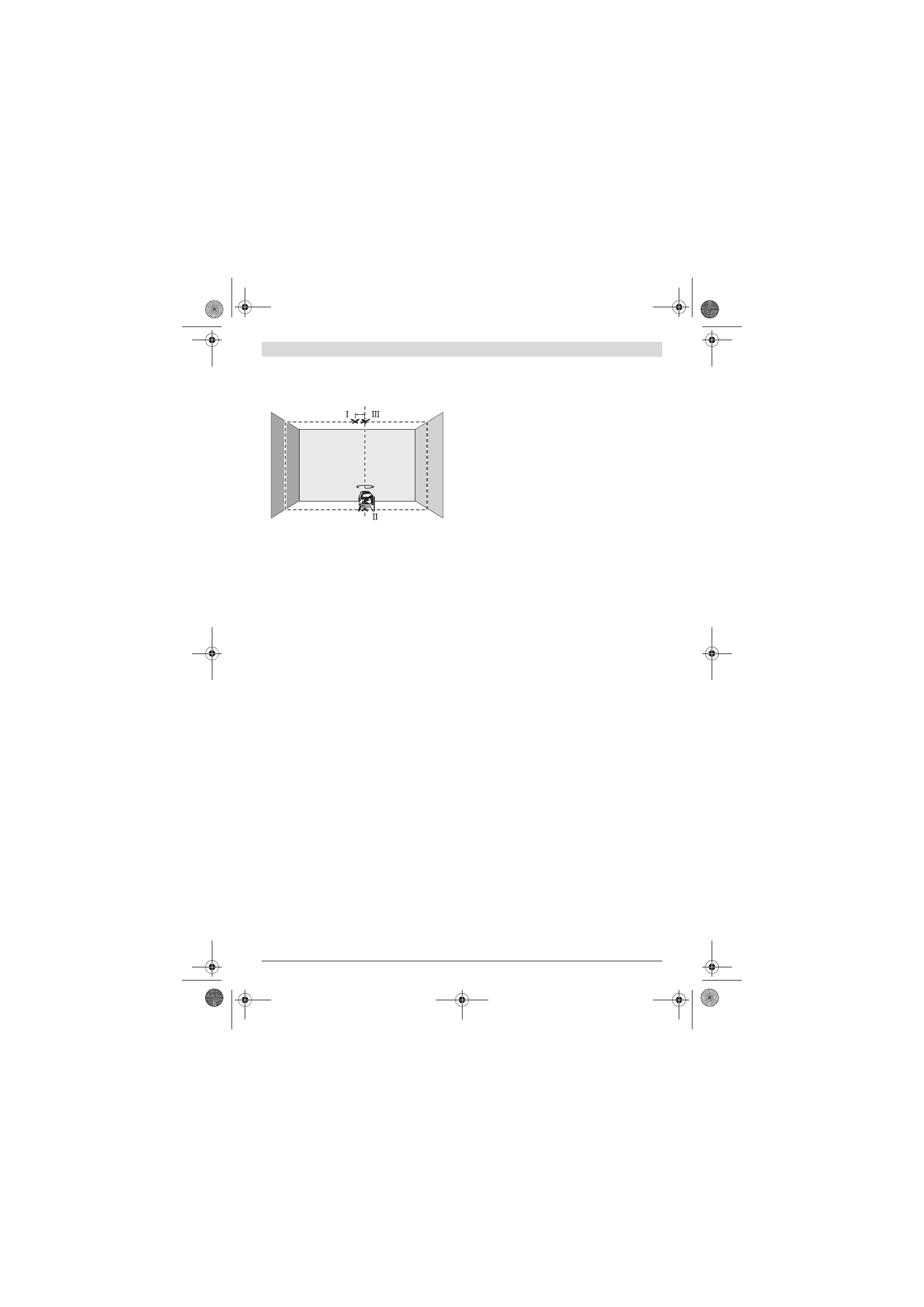

– Forgassa el a mérőműszert 180 °-kal. Helyezze el úgy, hogy

az alsó lézerpont közepe a már bejelölt

II

ponton legyen.

Hagyja a mérőműszert beszinteződni. Jelölje be a felső lé-
zerpont közepét (

III

pont).

– A mennyezeten bejelölt két pont (

I

 és

III

) közötti

d

 különb-

ség megadja a mérőműszer által okozott, a függőlegestől
való tényleges eltérést.

A maximálisan megengedett d

max

 eltérést a következőképpen

kell kiszámítani:
d

max

= a padló és a mennyezet közötti távolság kétszerese

x 0,7 mm/m
Példa: ha a talaj és a mennyezet közötti távolság 5 m, a maxi-
mális eltérés legfeljebb
d

max

= 2 x 5 m x 0,7 mm/m = 7 mm lehet. A jelek közötti tá-

volság következésképpen legfeljebb 7 mm lehet.

Munkavégzési tanácsok



A megjelöléshez mindig csak a lézerpont, illetve a lé-
zervonal középpontját használja.

A lézerpont mérete, il-

letve a lézervonal szélessége a távolsággal változik.

Munkavégzés a háromlábú műszerállvánnyal
(külön tartozék)

Egy háromlábú műszerállvány egy szilárd, beállítható magas-
ságú mérési alapot nyújt. Helyezze fel a mérőműszert a

9

1/4"-os műszerállványcsatlakozóval a  háromlábú műszeráll-
vány vagy egy a kereskedelemben kapható fényképezőállvány
menetére. Egy a kereskedelemben szokványosan kapható há-
romlábú építkezési műszerállványra való felerősítéshez hasz-
nálja a

10

 5/8"-os műszerállványcsatlakozót. A háromlábú

műszerállvány rögzítőcsavarjával rögzítse a mérőműszert.

– Állítsa be durván a háromlábú műszerállványt, mielőtt be-

kapcsolná a mérőműszert.

Rögzítés az univerzális tartó alkalmazásával
(külön tartozék)  (lásd a „H” ábrát)

A

18

 univerzális tartó segítségével a mérőműszert például

függőleges felületeken, csöveken, vagy mágnesezhető anya-
gokon is rögzíteni lehet. Az univerzális tartó padlóra helyezhe-
tő állványként is alkalmazható és megkönnyíti a mérőműszer
magassági beállítását.

– Állítsa be durván a

18

 univerzális tartót, mielőtt bekapcsol-

ná a mérőműszert.

Munkavégzés a lézer-céltábla alkalmazásával
(lásd a „H” ábrát)

A

22

 lézer-céltábla hátrányos feltételek és nagyobb távolsá-

gok esetén megjavítja a lézersugár felismerhetőségét.

A

22

 lézer-céltábla fényvisszaverő oldala a lézersugár felis-

merhetőségét megjavítja, az áttetsző oldal révén a lézersugár
a lézer-céltábla hátoldala felől is felismerhető.

Lézerpont kereső szemüveg (külön tartozék)

A lézerpont kereső szemüveg kiszűri a környező fényt. Ezáltal
a lézer piros fénypontja világosabban, jobban kiválik a kör-
nyezetből.

Munkavégzési példák (lásd a B2 – F2, H és I ábrát)

A mérőműszer felhasználási lehetőségeire példákat az ábrá-
kat tartalmazó oldalakon találhat.

A mérőműszert mindig azon felület vagy él közelébe állítsa fel,
amelyet ellenőrizni kell, és a mérőműszerrel minden mérés
előtt hajtson végre egy önszintezést.

A lézersugár és egy felület vagy él közötti távolságot lehetőleg
mindig két, egymástól távol fekvő pontban mérje meg.

Karbantartás és szerviz

Karbantartás és tisztítás

– Tartsa mindig tisztán a mérőműszert.
– Ne merítse vízbe vagy más folyadékokba a mérő-

szerszámot.

– A szennyeződéseket egy nedves, puha kendővel törölje le.

Ne használjon tisztító- vagy oldószereket.

– Mindenek előtt rendszeresen tisztítsa meg a lézer kilépési

nyilását és ügyeljen arra, hogy ne maradjanak ott bolyhok
vagy szálak.

Vevőszolgálat és használati tanácsadás

A Vevőszolgálat választ ad a termékének javításával és kar-
bantartásával, valamint a pótalkatrészekkel kapcsolatos kér-
déseire. A tartalékalkatrészekkel kapcsolatos robbantott áb-
rák és egyéb információk a címen találhatók:

www.bosch-pt.com

A Bosch Használati Tanácsadó Team szívesen segít, ha termé-
keinkkel és azok tartozékaival kapcsolatos kérdései vannak.

Ha kérdései vannak vagy pótalkatrészeket szeretne rendelni,
okvetlenül adja meg a termék típustábláján található 10-jegyű
cikkszámot.

Magyarország

Robert Bosch Kft.
1103 Budapest
Gyömrői út. 120.
A www.bosch-pt.hu oldalon online megrendelheti készüléké-
nek javítását.
Tel.: (061) 431-3835
Fax: (061) 431-3888

180°

d
