 Русский |

145

Bosch Power Tools

1 609 92A 32T | (22.6.16)

– Настройте измерительный инструмент по высоте (с по-

мощью штатива или подкладок) так, чтобы точка пере-
крещивания лазерных линий точно совпала с ранее
отмеченной точкой

II

 на стене В.

– Поверните измерительный инструмент на 180 °, не из-

меняя высоты. Направьте инструмент на стену А так,
чтобы вертикальная лазерная линия проходила через
уже отмеченную точку

I

. Подождите, пока инструмент

не закончит самонивелирование, и отметьте точку пе-
рекрещивания лазерных линий на стене А (точка

III

).

– Разница

d

 между обеими отмеченными точками

I

 и

III

на стене А является действительным отклонением по
высоте измерительного инструмента.

Максимально допустимое отклонение d

max

 рассчитывает-

ся следующим образом:
d

max

= двойное расстояние между стенами x 0,3 мм/м

Пример: при расстоянии между стенами 5 м максималь-
ное отклонение составляет
d

max

= 2 x 5 м  x 0,3 мм/м = 3 мм. Соответственно, отметки

должны быть расположены не более чем в 3 мм друг от
друга.

Проверка точности нивелирования горизонтальной ли-
нии

Для выполнения проверки требуется свободный участок
площадью 5 х 5 м.

– Поставьте  измерительный инструмент на прочное,

ровное основание посередине между стенами А и В.
Подождите, пока инструмент не произведет самониве-
лирование в горизонтальном режиме.

– Отметьте на расстоянии в 2,5 м от измерительного ин-

струмента на обеих стенах середину лазерной линии
(точка

I

 на стене A и точка

II

 на стене B).

– Развернув  измерительный инструмент на 180 °, пере-

двиньте его на 5 м и подождите, пока он не произведет
самонивелирование.

– Настройте измерительный инструмент по высоте (с по-

мощью штатива или подкладок) так, чтобы середина ла-
зерной линии точно совпала с ранее отмеченной точ-
кой

II

 на стене В.

– Отметьте на стене A середину лазерной линии как точку

III

 (вертикально над или под точкой

I

).

– Разница

d

 между обеими отмеченными точками

I

 и

III

на стене А является действительным отклонением по
высоте измерительного инструмента.

Максимально допустимое отклонение d

max

 рассчитывает-

ся следующим образом:
d

max

= двойное расстояние между стенами x 0,3 мм/м

Пример: при расстоянии между стенами 5 м максималь-
ное отклонение составляет
d

max

= 2 x 5 м  x 0,3 мм/м = 3 мм. Соответственно, отметки

должны быть расположены не более чем в 3 мм друг от
друга.

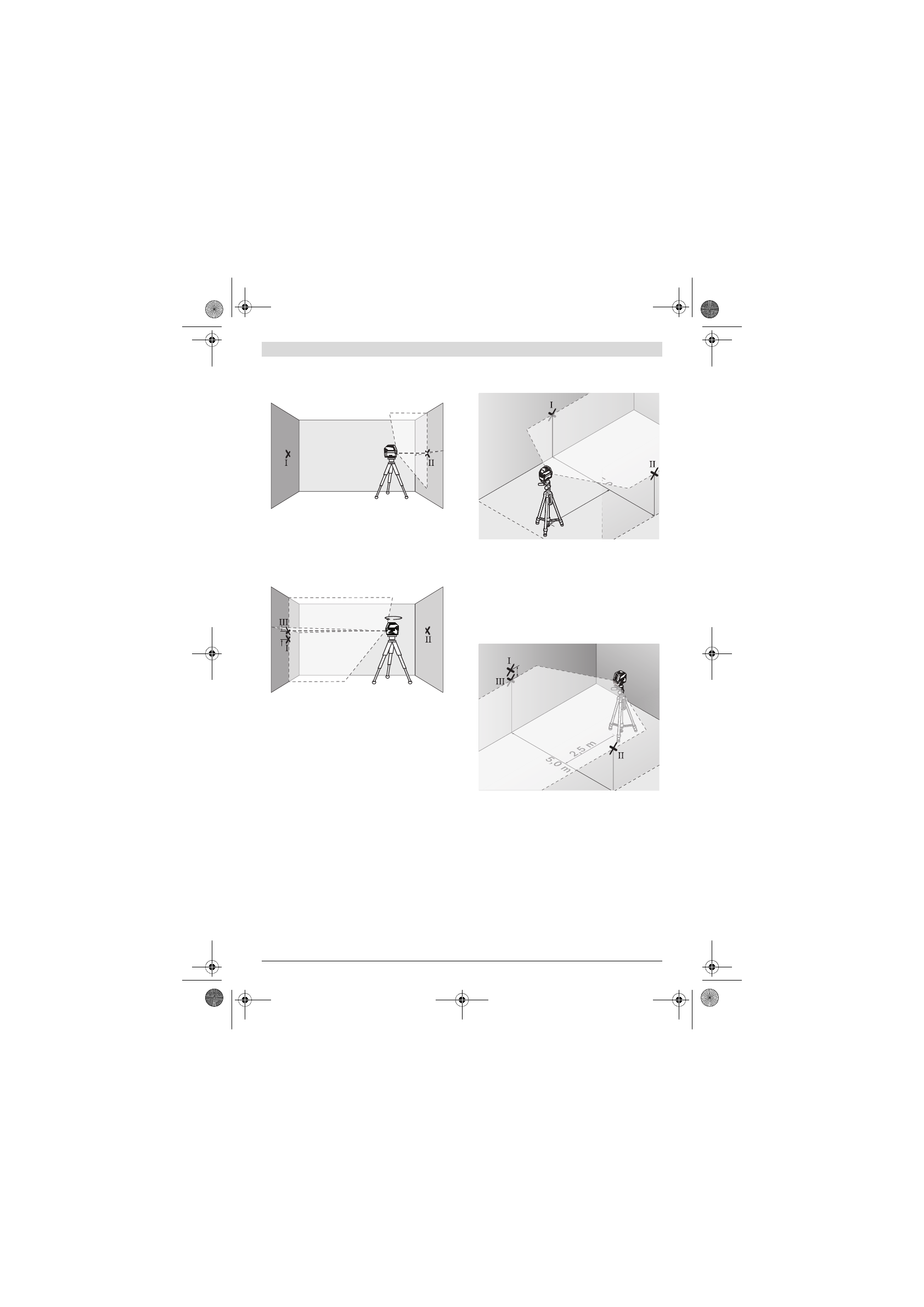

A

B

d

180°

A

B

2,5 m

5,0 m

5,

5

A

B

2,5 m

d

5,0 m

2,5 m

A

B
