146

 | Русский

1 609 92A 32T | (22.6.16)

Bosch Power Tools

Проверка точности нивелирования вертикальной ли-
нии

Для проверки Вам требуется проем двери, в обе стороны
от которого (на прочном полу) есть свободное простран-
ство длиной не менее 2,5 м.

– Установите  измерительный прибор на расстоянии

2,5 м от дверного проема на твердое, ровное основа-
ние (не на штатив). Дайте измерительному прибору са-
монивелироваться в режиме перекрестных линий и на-
правьте лазерные лучи на дверной проем.

– Отметьте середину вертикальной линии на полу в прое-

ме двери (точка

I

), на расстоянии в 5 м с другой сторо-

ны проема двери (точка

II

), а также по верхнему краю

проема двери (точка

III

).

– Переставьте измерительный инструмент на другую сто-

рону дверного проема прямо за точкой

II

. Подождите,

пока измерительный инструмент не произведет само-
нивелирование, и направьте вертикальную лазерную
линию так, чтобы ее середина проходила точно через
точки

I

 и

II

.

– Разница

d

 между точкой

III

 и серединой лазерной ли-

нии на верхнем крае проема двери является действи-
тельным отклонением измерительного инструмента от
вертикали.

– Измерьте высоту проема двери.

Максимальное допустимое отклонение d

max

 рассчитыва-

ют следующим образом:
d

max

= двойная  высота  проема двери x 0,3 мм/м

Пример: При высоте проема двери 2 м максимальное от-
клонение не должно превышать
d

max

= 2 x 2 м x 0,3 мм/м = 1,2 мм. Таким образом, рассто-

яние между отметками не должно превышать 1,2 мм.

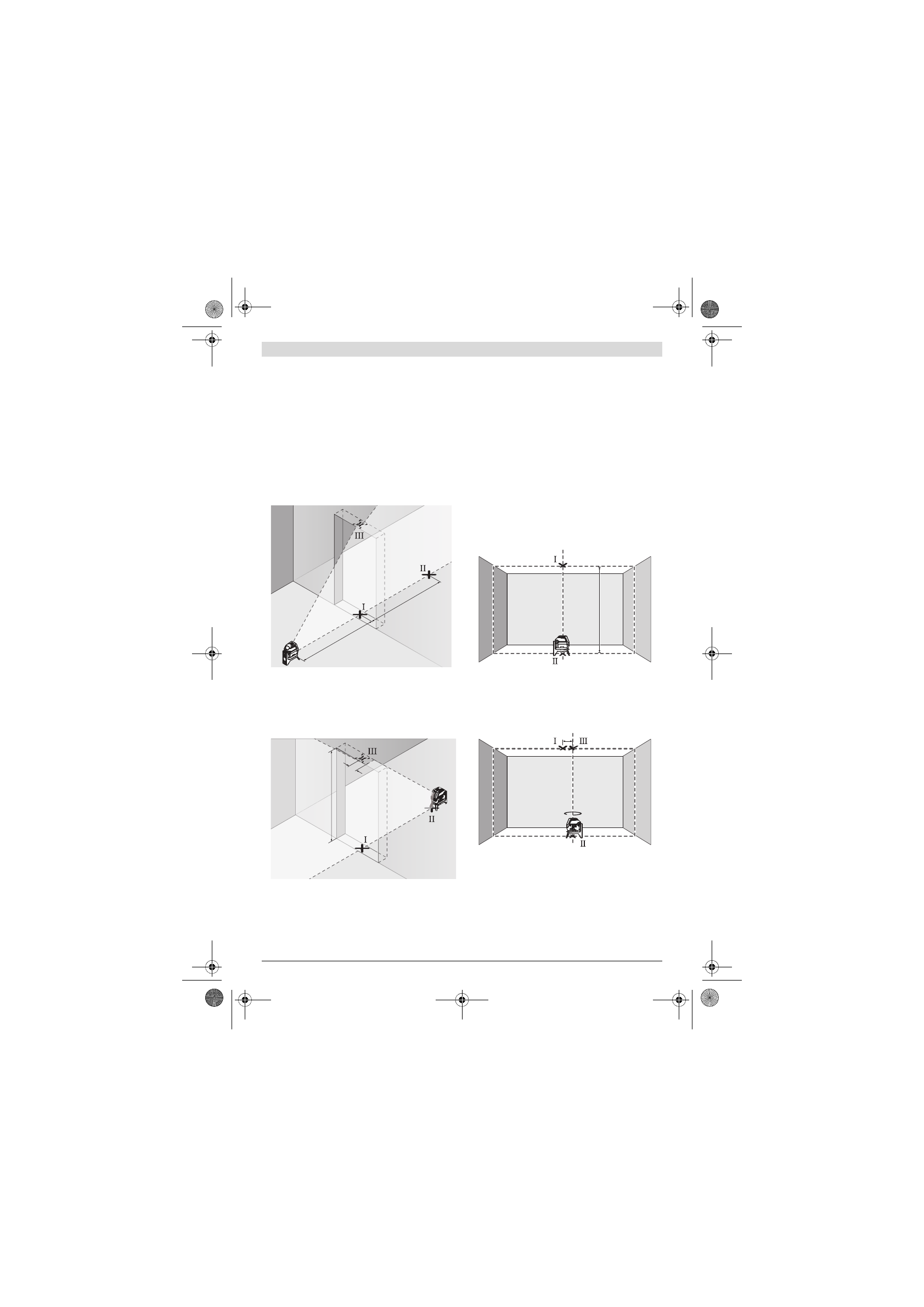

Проверка точности отвеса

Для проверки Вам требуется свободный измерительный
участок на твердом основании с расстоянием ок. 5 м меж-
ду полом и потолком.

– Монтируйте измерительный инструмент на поворотное

крепление и установите его на пол.

– Включите измерительный инструмент и подождите

окончания самонивелирования.

– Отметьте середину точки пересечения лазерных линий

на потолке (точка

I

). Отметьте, кроме того, середину

нижней лазерной точки на полу (точка

II

).

– Разверните  измерительный инструмент на 180 °. Рас-

положите его так, чтобы середина нижней лазерной
точки находилась в ранее отмеченной точке

II

. Дайте

измерительному инструменту нивелироваться. От-
метьте середину верхней лазерной точки (точка

III

).

– Расстояние

d

 между двумя обозначенными точками

I

 и

III

 на потолке отображает фактическое отклонение из-

мерительного инструмента от вертикали.

Максимально допустимое отклонение d

max

 рассчитывает-

ся следующим образом:
d

max

= двойное расстояние между полом и потолком

x 0,7 мм/м
Пример: при расстоянии между полом и потолком 5 м
максимальное отклонение составляет

2,5 m

2,5 m

2 m

d

5 m

180°

d
