32

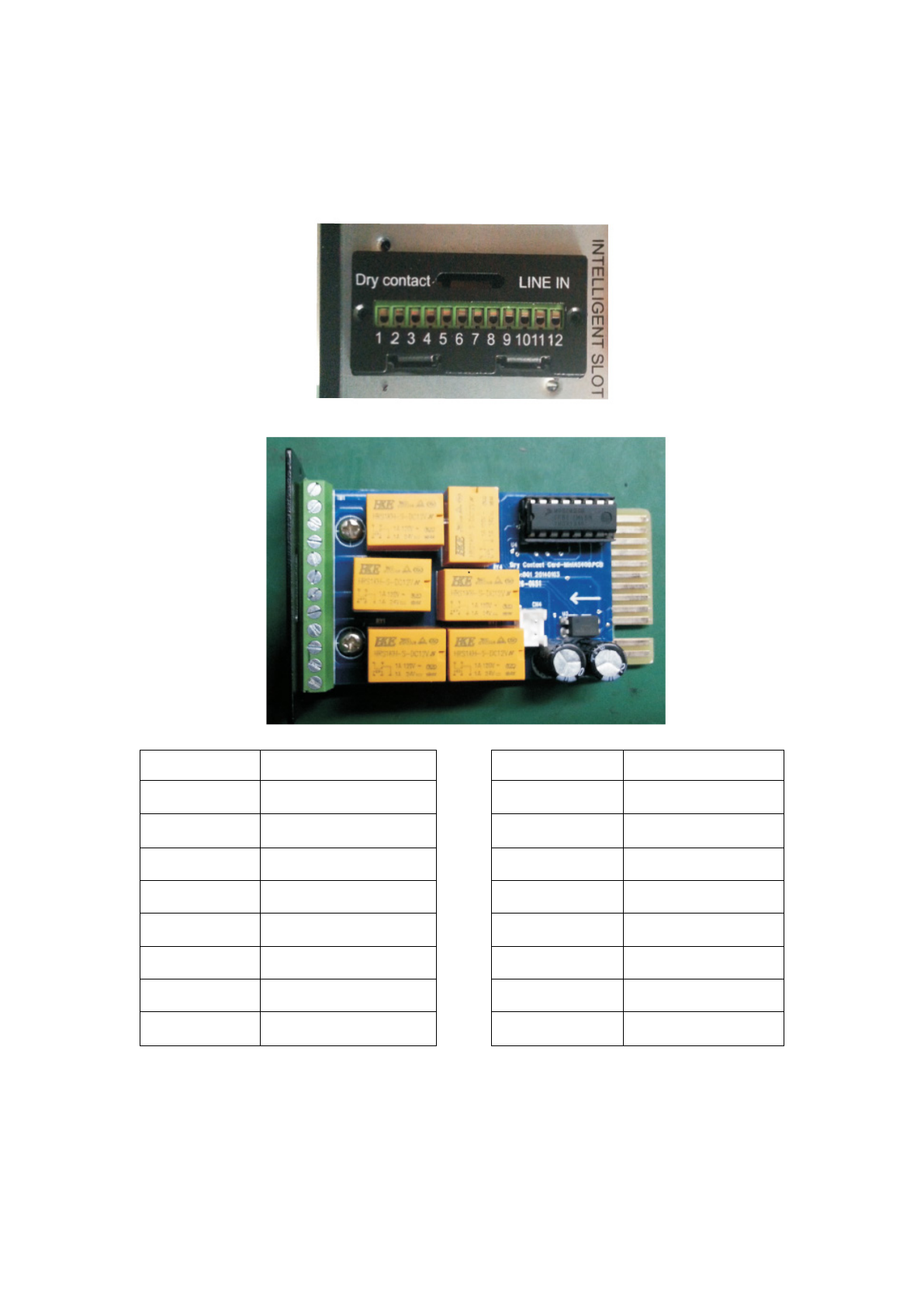

effective monitoring of the real-time status of UPS and timely feedback the status

to monitor when abnormal situation occurs (such as UPS failure, mains

interruption, UPS bypass and ect.). It is installed in the intelligent slot ofthe UPS.

The relaycard includes 6 output ports and one input port.Please refer to the

following table for detail.

Terminal No.  Terminal function

Terminal No.

Terminal function

1

Common source

9

Bypass altive NO

2

UPS on NO

10

Bypass altive NC

3

AC fail NO

11

UPS fail NO

4

AC fail NC

12

UPS fail NC

5

Battery low NO

CN4-1

Remote shutdown

6

Battery low NC

CN4-2

GND

7

UPS alarm NO

8

UPS alarm NC

Emergency Power-off (EPO)

 (options)

EPO is used to shut down the UPS from a distance. This feature can be used for

shutting down the load and the UPS by thermal relay, for instance in the event of

room overtemperature. When EPO is activated, the UPS shuts down the output and

all its power converters immediately. The UPS remains on to alarm the fault.
