Posizionamento e messa in opera

IT

1773

1070

70

3

1780

560

560

540

548

3c

3

3d

3g

3e

3i

3h

A

3f

3b

B

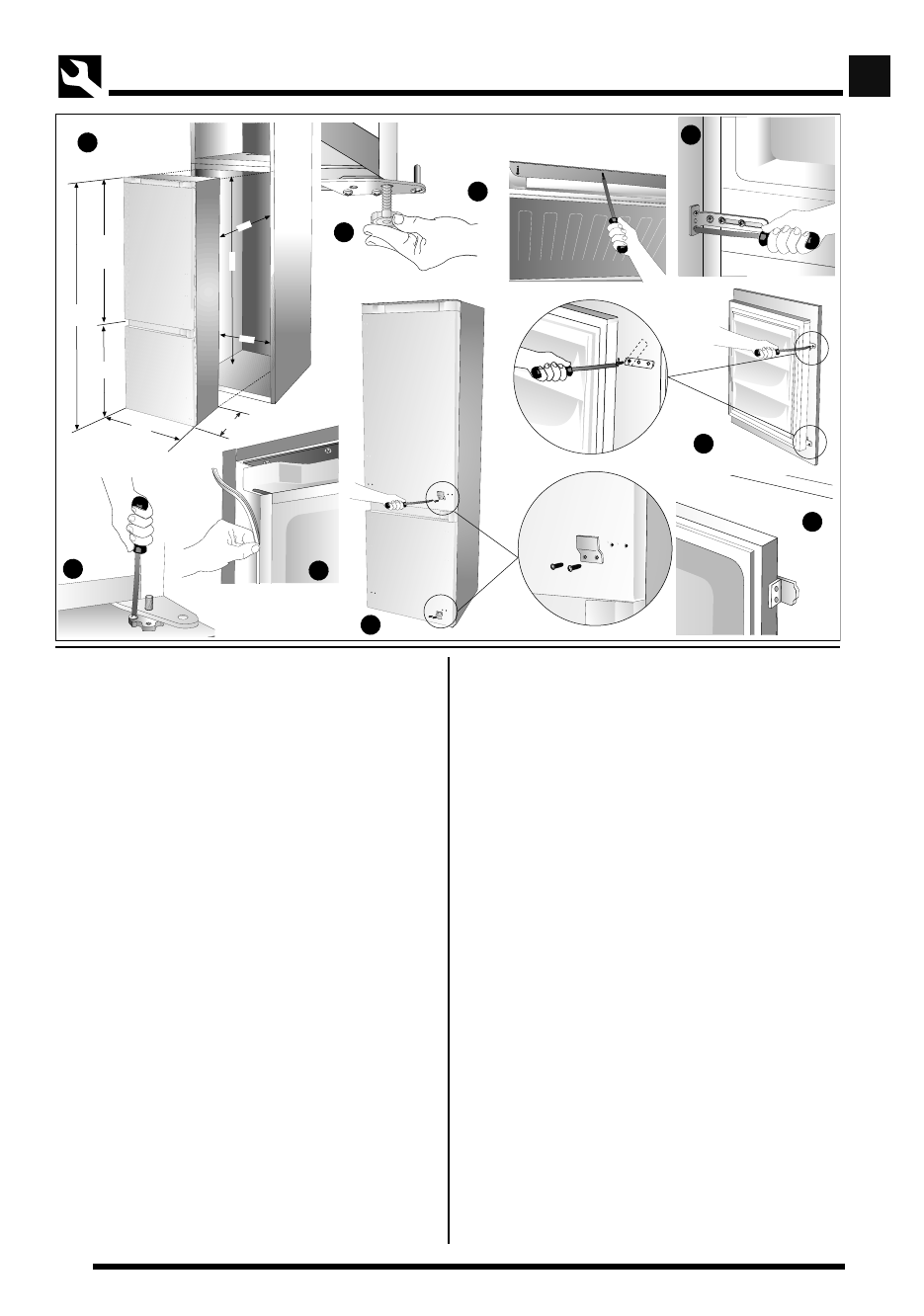

INSERIMENTO NEL VANO COLONNA

Le dimensioni del vano colonna devono corrispondere

a quelle riportate in figura.

3a    Inserire l’apparecchio nell’apposito vano appoggian-

dolo sul fianco adiacente al lato apertura. Control-

lare che il fianco dell’apparecchio sia internato nel

mobile di 53 mm.

3b   Regolare il piedino fino a che la lamina superiore

non sia a contatto con il mobile.

3c   Fissare la parte superiore dell’apparecchio con le

apposite viti in dotazione, nella lamina preforata

sofrastante il frontalino.

3d  Fissare la parte centrale della macchina con le

apposite staffe sulla parete del mobile.

3e   Fissare i due piedini inferiori negli appositi fori alla

base del mobile.

3f   Applicare, qualora ne sia provvisto, la guarnizione

di giunzione in plastica.

3g  Verificare se le guide di traino “A” della porta,

sono nella posizione opposta all’apertura, nel caso

contrario smontarle e rimontarle sul lato opposto.

3h   Fissare le guide “B”, fornite in dotazione, sull’anta

del mobile frigo nel primo foro in modo da permet-

tere, che la guida possa ruotare fino ad incastrarsi

con il traino della porta frigo “A”.

3i    Fissare quindi le altre due viti di sostegno per fissare

il traino “B”, in modo che la guida sia bloccata e che

la porta scorra all’unisono con l’anta del mobile.

COLLEGAMENTO DELL’APPARECCHIATURA

Verificare che la tensione dell’impianto elettrico cor-

risponda alla tensione indicata sulla targhetta dell’ap-

parecchiatura, e che la presa di corrente sia provvista

di collegamento a terra. Non utilizzare adattatori che

potrebbero generare surriscaldamenti.
