REVERSIBILITÀ PORTE

1  Una volta sballato controllare che la tensione di rete

sia la stessa indicata sulla targhetta caratteristiche.

2   Se l’apertura delle porte è secondo l’esigenza pas-

sare al Punto 3.

In caso contrario invertire i punti di incernieramento.

Per questa operazione è consigliabile posizionare

l’elettrodomestico in orizzontale adagiandolo

molto delicatamente sullo schienale, usando

appositi spessori per evitare lo schiacciamento

del condensatore e il danneggiamento del gruppo

compressore.

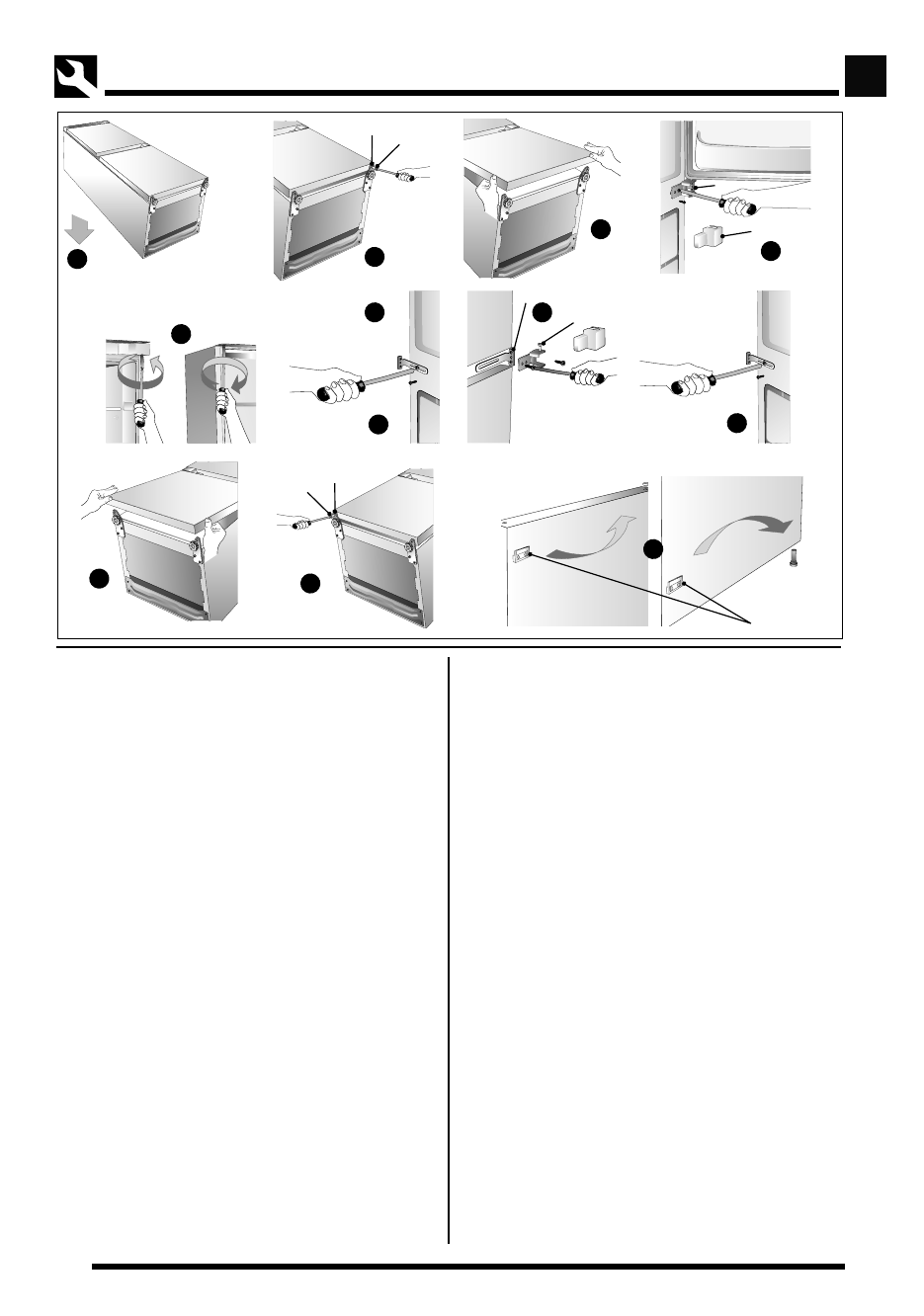

2a    Smontare il perno cerniera inferiore P e il distanziale

D.

2b   Liberare la porta inferiore.
2c   Sfilare il coperchio cerniera H; smontare la cerniera

intermedia C e quindi liberare la porta superiore.

2d   Smontare il perno superiore K e rimontarlo sul lato

opposto.

2e   Smontare il supporto centrale L.
2f   Rimontare la porta superiore.
2g   Rimontare la cerniera C e supporto L sul lato sini-

stro. (Il copricerniera H, deve essere rimontato alla

fine dell’installazione).

2h   Rimontare il supporto centrale L sul lato destro.

2i   Rimontare la porta inferiore.
2l   Inserire il perno P interponendo il distanziatore D.
2m  Smontare gli elementi di traino porte S e rimontarli

sul lato opposto.
