4.3.5  Перестановка ручек

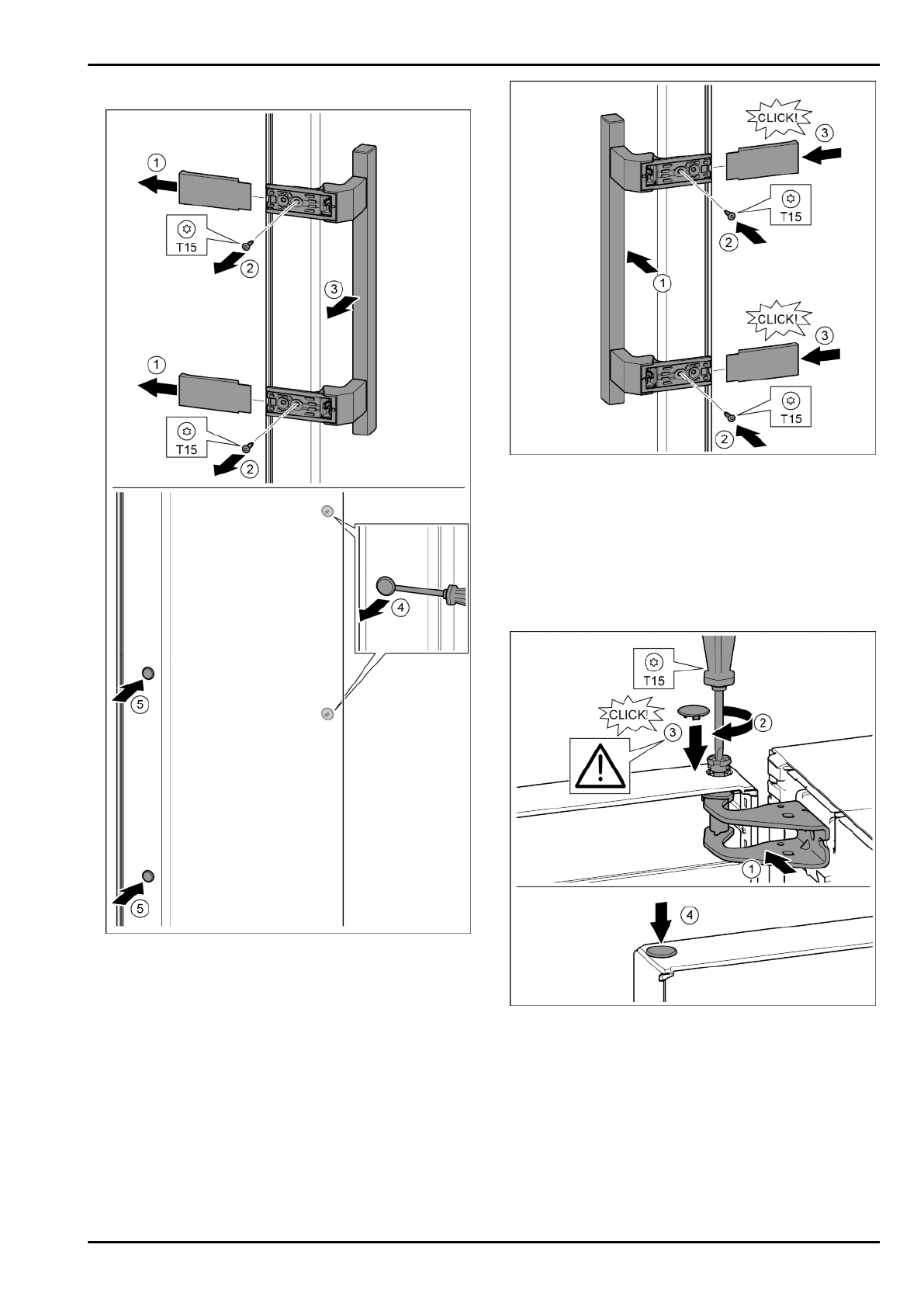

Fig. 18

u

Снять крышку.

 Fig. 18 (1)

u

Выкрутить винты отверткой Т15.

 Fig. 18 (2)

u

Снять ручку.

 Fig. 18 (3)

u

Осторожно  приподнять  шлицевой  отверткой  боковые

заглушки и вынуть их.

 Fig. 18 (4)

u

Заглушки снова вставить с другой стороны.

 Fig. 18 (5)

Fig. 19

u

Установить  ручку  на  противоположной  стороне.

Fig. 19 (1)

w

Отверстия  под  винты  должны  находиться  точно  друг

над другом.

u

Затянуть винты отверткой Т15.

 Fig. 19 (2)

u

Установить крышки сбоку и надвинуть.

 Fig. 19 (3)

w

Следить за правильной фиксацией.

4.3.6  Монтаж двери

Fig. 20

u

Установить дверь на нижний опорный палец.

u

Дверь  вверху  выровнять  по  отверстию  в  опорном  крон-

штейне.

 Fig. 20 (1)

u

Вставить палец и затянуть отверткой Т15.

 Fig. 20 (2)

u

Установить  предохранительную  крышку  для  защиты

двери:  вставить  предохранительную  крышку  и  прове-

рить, прилегает ли она к двери. В ином случае вставить

палец полностью.

 Fig. 20 (3)

u

Вставить заглушку.

 Fig. 20 (4)

Ввод в работу

12
