4.3.3  Перестановка верхних опорных

частей

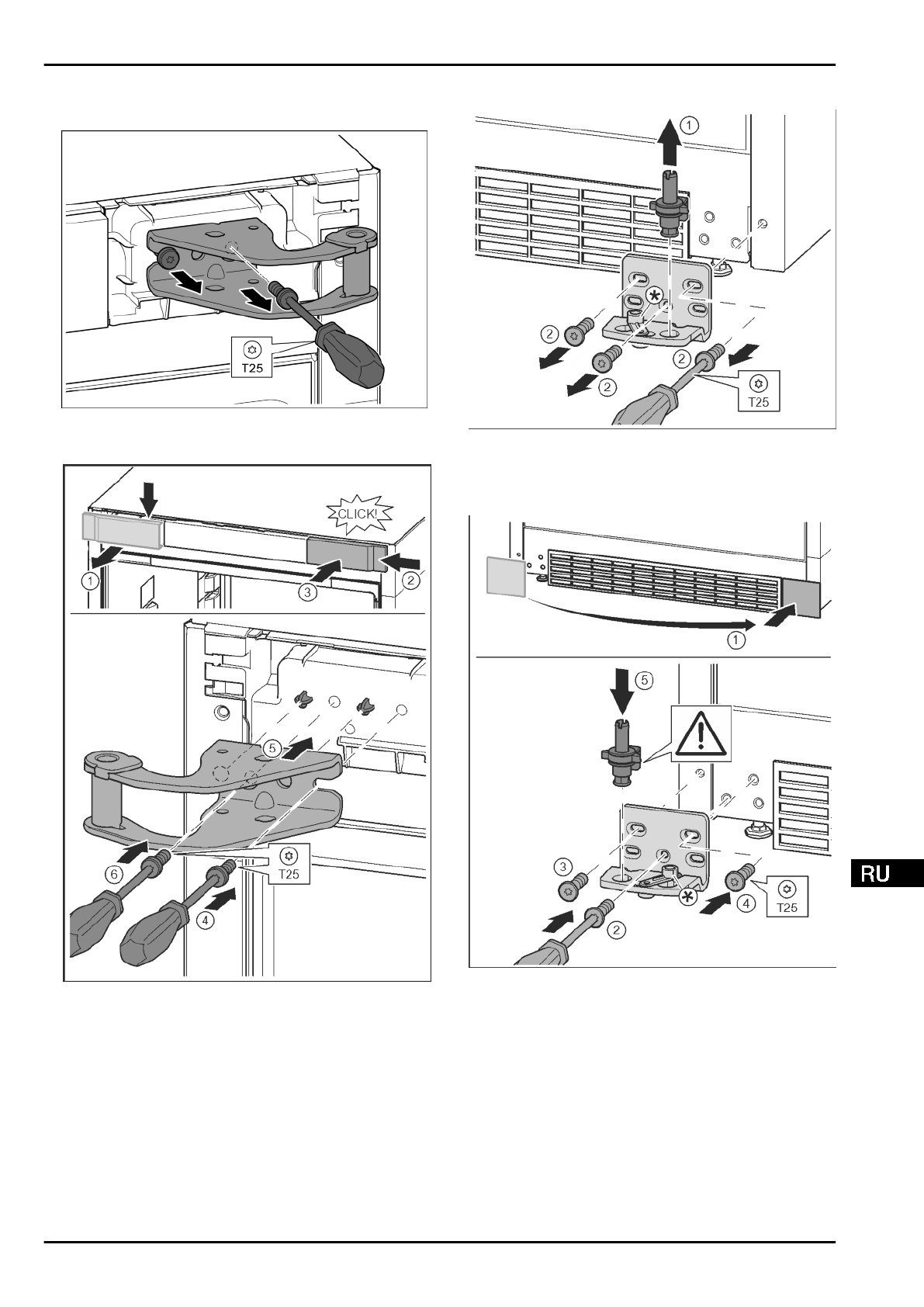

Fig. 14

u

Оба винта выкрутить отверткой Т25.

u

Приподнять и убрать опорный кронштейн.

Fig. 15

u

Отпустить крышку и снять сбоку.

 Fig. 15 (1)

u

Навесить крышку, повернув ее на 180°, справа с другой

стороны.

 Fig. 15 (2)

u

Крышку зафиксировать.

 Fig. 15 (3)

u

Установить винт отверткой Т25.

 Fig. 15 (4)

u

Установить верхний опорный кронштейн.

 Fig. 15 (5)

w

Цапфы  находятся  в  предусмотренных  резьбовых  отвер-

стиях.

u

Затянуть винт.

 Fig. 15 (4)

u

Вставить и затянуть винт отверткой Т25.

 Fig. 15 (6)

4.3.4  Перестановка нижних опорных частей

Fig. 16

u

Опорный  палец  полностью  извлечь  движением  вверх.

Fig. 16 (1)

u

Открутить  винты  отверткой  Т25  и  снять  опорный  крон-

штейн.

 Fig. 16 (2)

Fig. 17

u

Снять крышку и поставить с другой стороны.

 Fig. 17 (1)

u

Установить  опорный  кронштейн  с  другой  стороны  и

прикрутить с помощью отвертки Т25. Начинать с винта 2

в центре.

 Fig. 17 (2)

u

Затянуть винты 3 и 4.

 Fig. 17 (3, 4)

u

Снова  установить  опорный  палец  в  сборе.  При  этом

следить за тем, чтобы выступ фиксатора был направлен

назад.

 Fig. 17 (5)

Ввод в работу

* Наличие в зависимости от модели и комплектации
