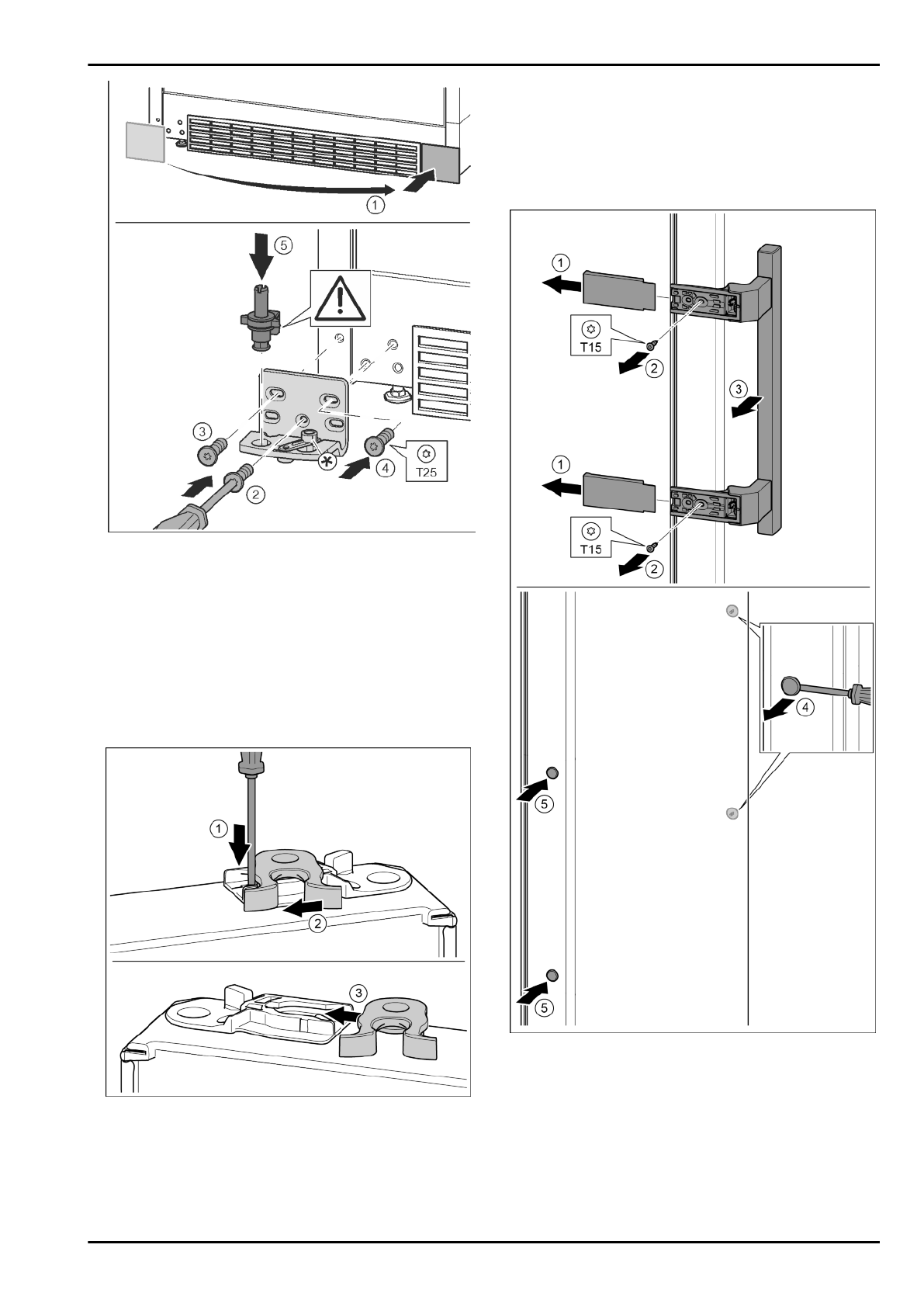

Fig. 17

u

Снять крышку и поставить с другой стороны.

 Fig. 17 (1)

u

Установить  опорный  кронштейн  с  другой  стороны  и

прикрутить с помощью отвертки Т25. Начинать с винта 2

в центре.

 Fig. 17 (2)

u

Затянуть винты 3 и 4.

 Fig. 17 (3, 4)

u

Снова  установить  опорный  палец  в  сборе.  При  этом

следить за тем, чтобы выступ фиксатора был направлен

назад.

 Fig. 17 (5)

4.3.5 Перестановка опорных деталей двери

Для устройств без амортизатора закрывания двери:*

Fig. 18

*

u

Нижняя  сторона  двери  смотрит  вверх:  повернуть

дверь.*

u

Нажать накладку шлицевой отверткой вниз.*

 Fig. 18 (1)

u

Запорный  крючок  вывести  из  направляющей.*

Fig. 18 (2)

u

Запорный  крючок  вставить  в  направляющую  с  другой

стороны.*

 Fig. 18 (3)

u

Верхняя  сторона  двери  смотрит  вверх:  повернуть

дверь.*

4.3.6 Перестановка ручек

Для всех устройств:*

Fig. 19

u

Снять крышку.

 Fig. 19 (1)

u

Выкрутить винты отверткой Т15.

 Fig. 19 (2)

u

Снять ручку.

 Fig. 19 (3)

u

Осторожно  приподнять  шлицевой  отверткой  боковые

заглушки и вынуть их.

 Fig. 19 (4)

u

Заглушки снова вставить с другой стороны.

 Fig. 19 (5)

Ввод в работу

12

* Наличие в зависимости от модели и комплектации
