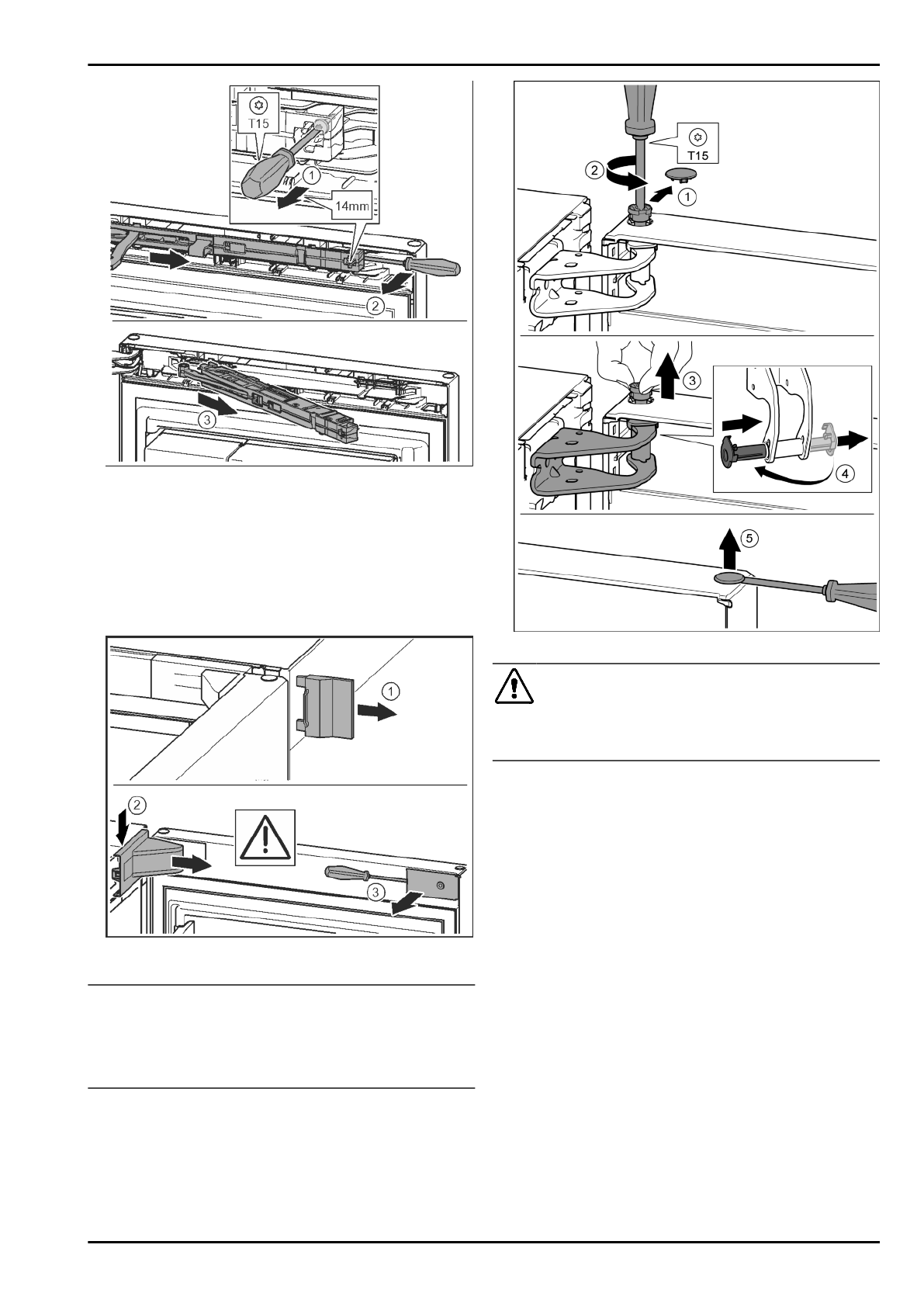

Fig. 10

u

Ослабить  винт  на  узле  амортизатора  с  помощью

отвертки Т15 примерно на 14 мм.

 Fig. 10 (1)

u

Отверткой  со  стороны  ручки  переместиться  за  узел

амортизатора и повернуть вперед.

 Fig. 10 (2)

u

Извлечь узел амортизатора.

 Fig. 10 (3)

4.3.2 Снятие двери

Для устройств без амортизатора закрывания двери:*

Fig. 11

*

u

Открыть дверь.*

ВНИМАНИЕ

Опасность повреждения!*

Если  повреждено  уплотнение  дверцы,  то  она,  возможно,

закрывается  неправильно,  что  становится  причиной  недо-

статочного охлаждения.

u

Не повредите уплотнение дверцы отвёрткой!

u

Снять внешнюю крышку.*

 Fig. 11 (1)

u

При  помощи  отвертки  освободить  крышку  опорного

кронштейна  и  отсоединить.  Снять  крышку  опорного

кронштейна.*

 Fig. 11 (2)

u

Шлицевой  отверткой  вывести  накладку  из  зацепления

и отвести в сторону.*

 Fig. 11 (3)

Для всех устройств:*

Fig. 12

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

u

Следует хорошо держать дверь.

u

Устанавливайте дверь осторожно.

u

Осторожно

снять

предохранительную

крышку.

Fig. 12 (1)

u

Немного выкрутить палец отверткой Т15.

 Fig. 12 (2)

u

Удерживать дверь и вытянуть палец рукой.

 Fig. 12 (3)

u

Опорную  втулку  вывести  из  направляющей.  Установить

и зафиксировать с другой стороны.

 Fig. 12 (4)

u

Приподнять дверь и отставить в сторону.

u

Осторожно  приподнять  шлицевой  отверткой  заглушку

из опорной втулки двери и вынуть.

 Fig. 12 (5)

4.3.3 Перестановка верхних опорных частей

Для всех устройств:*

Ввод в работу

10

* Наличие в зависимости от модели и комплектации
