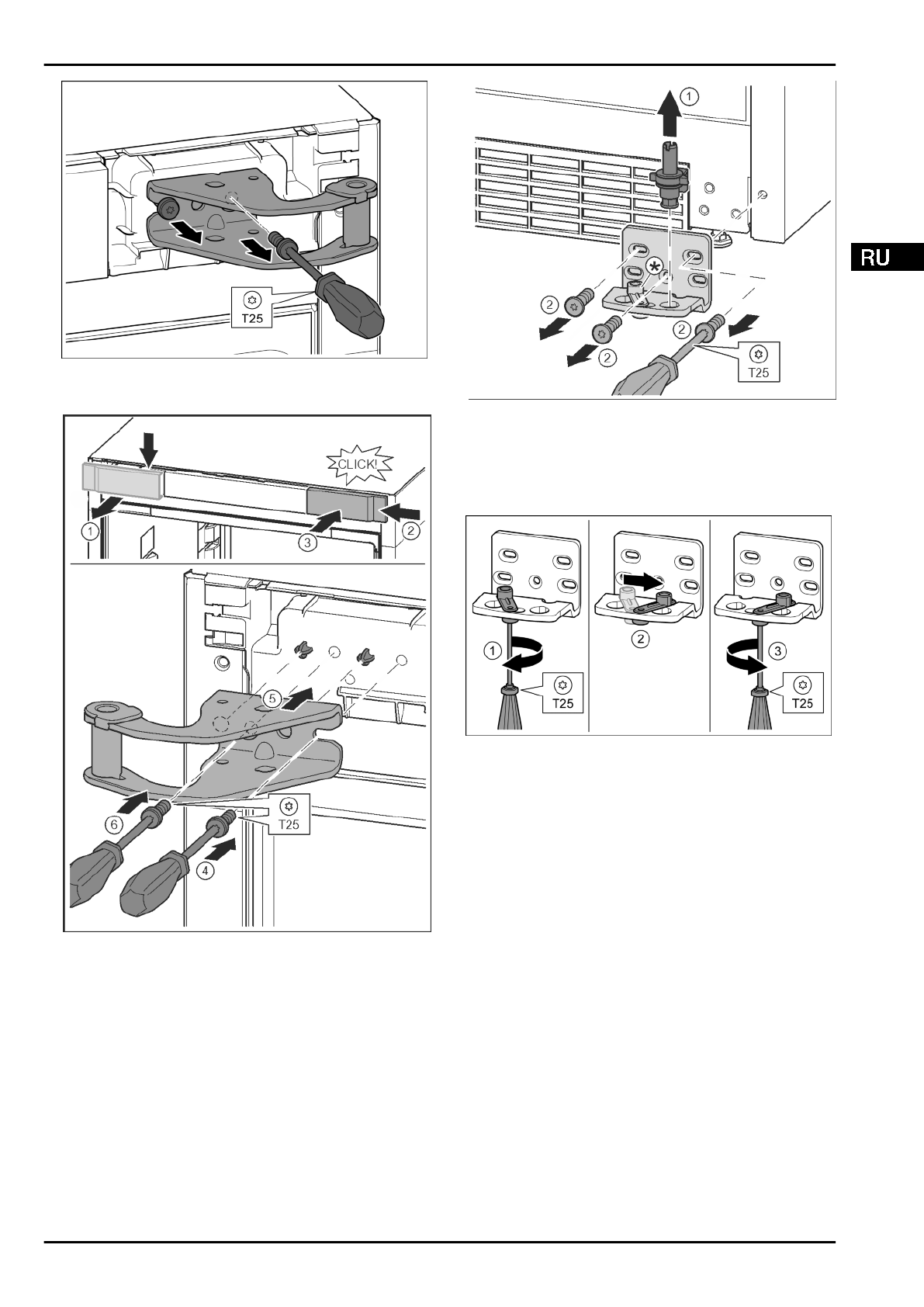

Fig. 13

u

Оба винта выкрутить отверткой Т25.

u

Приподнять и убрать опорный кронштейн.

Fig. 14

u

Отпустить крышку и снять сбоку.

 Fig. 14 (1)

u

Навесить крышку, повернув ее на 180°, справа с другой

стороны.

 Fig. 14 (2)

u

Крышку зафиксировать.

 Fig. 14 (3)

u

Установить винт отверткой Т25.

 Fig. 14 (4)

u

Установить верхний опорный кронштейн.

 Fig. 14 (5)

w

Цапфы  находятся  в  предусмотренных  резьбовых  отвер-

стиях.

u

Затянуть винт.

 Fig. 14 (4)

u

Вставить и затянуть винт отверткой Т25.

 Fig. 14 (6)

4.3.4 Перестановка нижних опорных частей

Для всех устройств:*

Fig. 15

u

Опорный  палец  полностью  извлечь  движением  вверх.

Fig. 15 (1)

u

Открутить  винты  отверткой  Т25  и  снять  опорный  крон-

штейн.

 Fig. 15 (2)

Для устройств без амортизатора закрывания двери:*

Fig. 16

*

u

Отпустить винт отверткой Т25.*

 Fig. 16 (1)

u

Приподнять  фиксатор  двери  и,  повернув  на  90°  вправо,

вставить в отверстие.*

 Fig. 16 (2)

u

Затянуть винт отверткой Т25.*

 Fig. 16 (3)

Для всех устройств:*

Ввод в работу

* Наличие в зависимости от модели и комплектации
