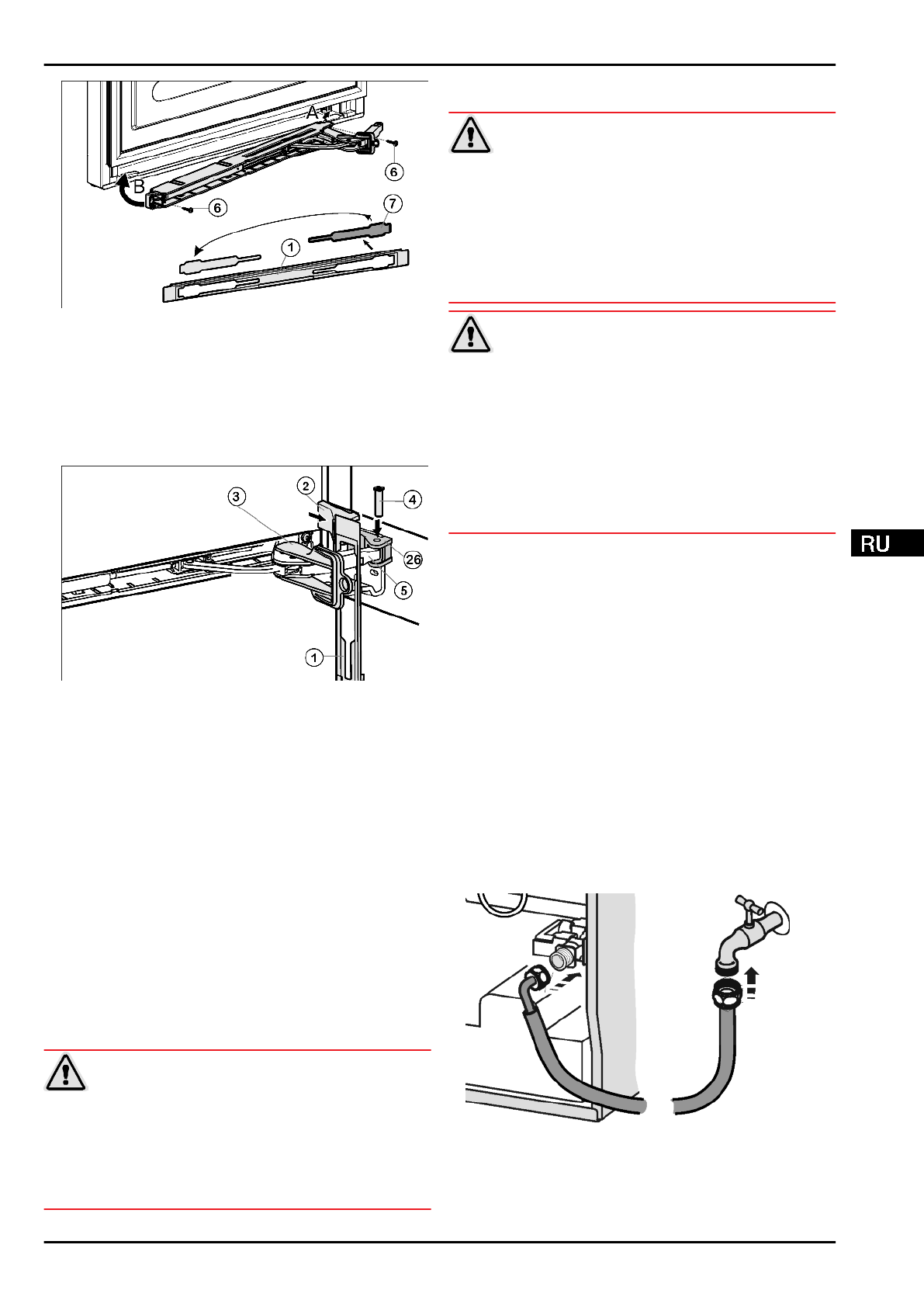

Fig. 11

u

Освободите  крышку

  Fig.  11 (7)  из  накладки  Fig.  11 (1)  и

снова установите её на другой стороне.

u

Зацепите (А) и поверните (В) узел амортизатора закры-

вания дверцы шарниром в сторону шарнира.

w

Отверстия  с  левой  и  правой  стороны  должны  нахо-

диться точно друг над другом.

u

Прикрутите  (2  шт.  Torx®  15)

  Fig.  11  (6)  узел  амортиза-

тора закрывания дверцы.

Fig. 12

u

Навесьте  накладку

  Fig.  12  (1)  на  амортизационную

скобу  таким  образом,  чтобы  защелки  показывали

вперёд,  а  передняя  сторона  была  направлена  к  устрой-

ству.

u

Притяните амортизационную скобу

 Fig. 12 (5) к опорной

детали

  Fig.  12  (26)  и  сверху  снова  вставьте  палец

Fig.  12  (4)  таким  образом,  чтобы  квадратная  головка

сидела в углублении.

u

Установите и защелкните крышку

 Fig. 12 (2).

w

Обратите  внимание  на  правильность  крепления

крышки, чтобы дверца закрывалась безупречно и палец

был зафиксирован.

u

Выкрутите фиксатор

 Fig. 12 (3).

u

Защелкните накладку

 Fig. 12 (1) на дверце.

u

Закройте дверцу.

4.3.7  Выравнивание дверцы

u

При  необходимости  выровняйте  дверцы  через  два

продольных  паза  в  нижнем  опорном  кронштейне

Fig.  7  (25)  параллельно  корпусу  устройства.  Для  этого

выкрутите средний винт.

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если  опорные  детали  недостаточно  хорошо  прикручены,

дверь  может  опрокинуться.  Это  может  привести  к  значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

u

Прикрутите опорные подставки 4 Нм.

u

Проверить все болты и при необходимости подтянуть.

4.4  Подключение воды*

ПРЕДУПРЕЖДЕНИЕ

Опасность электрического удара!

u

Отсоедините  устройство  от  розетки,  прежде  чем

подключать его к водопроводу.

u

Перекройте  подачу  воды  до  тех  пор,  пока  не  будут

подсоединены  трубопроводы  для  подачи  воды  устрой-

ства для приготовления кубиков льда (льдогенератор).

u

Подсоединение к сети для подачи питьевой воды разре-

шается

выполнять

только

квалифицированному

слесарю-водопроводчику.

ПРЕДУПРЕЖДЕНИЕ

Опасность отравления!

u

Качество  воды,  которое  используется  в  устройстве,

должно  соответствовать  предписанию  по  подготовке

питьевой  воды,  действующему  в  стране  использования

(напр., 98/93 ЕС).

u

Подсоединение  разрешается  только  к  водопроводу

питьевой воды.

u

IceMaker  служит  исключительно  для  приготовления

кубиков  льда  в  количестве,  необходимом  в  домашнем

хозяйстве,  и  должен  снабжаться  пригодной  для  этого

водой.

- Значение  давления  воды  должно  составлять  от

0.15 МПа до 0.6 МПа (1,5 бар - 6 бар).

- Подвод  воды  к  устройству  должен  осуществляться

через  трубопровод  холодной  воды,  который  соответ-

ствует  предписаниям  по  рабочему  давлению  и  гигиени-

ческим нормам.

Используйте  шланг  из  высококачественной  стали,

входящий в комплект поставки (длина 1,5 м). Не исполь-

зуйте  старые  шланги  повторно.  Шланг  длиной  3  м

можно  приобрести  в  сервисной  службе.  Устанавливать

его разрешается только специалисту.

В  фитинге  шланга  находится  приемный  фильтр  с  уплот-

нением.

- В месте подсоединения шлангопровода к системе домо-

вого  водоснабжения  необходимо  предусмотреть

запорный  кран,  чтобы  в  случае  необходимости  можно

было перекрыть подачу воды.

- Все  приборы  и  устройства  для  подвода  воды  должны

соответствовать  предписаниям,  действующим  в  стране

использования.

- При установке не допускается повреждение или переги-

бание линии подачи воды.

Fig. 13

u

Подсоедините  к  запорном  крану  прямую  часть  прила-

гаемого шланга из высококачественной стали.

Ввод в работу

* Наличие в зависимости от модели и комплектации

9
