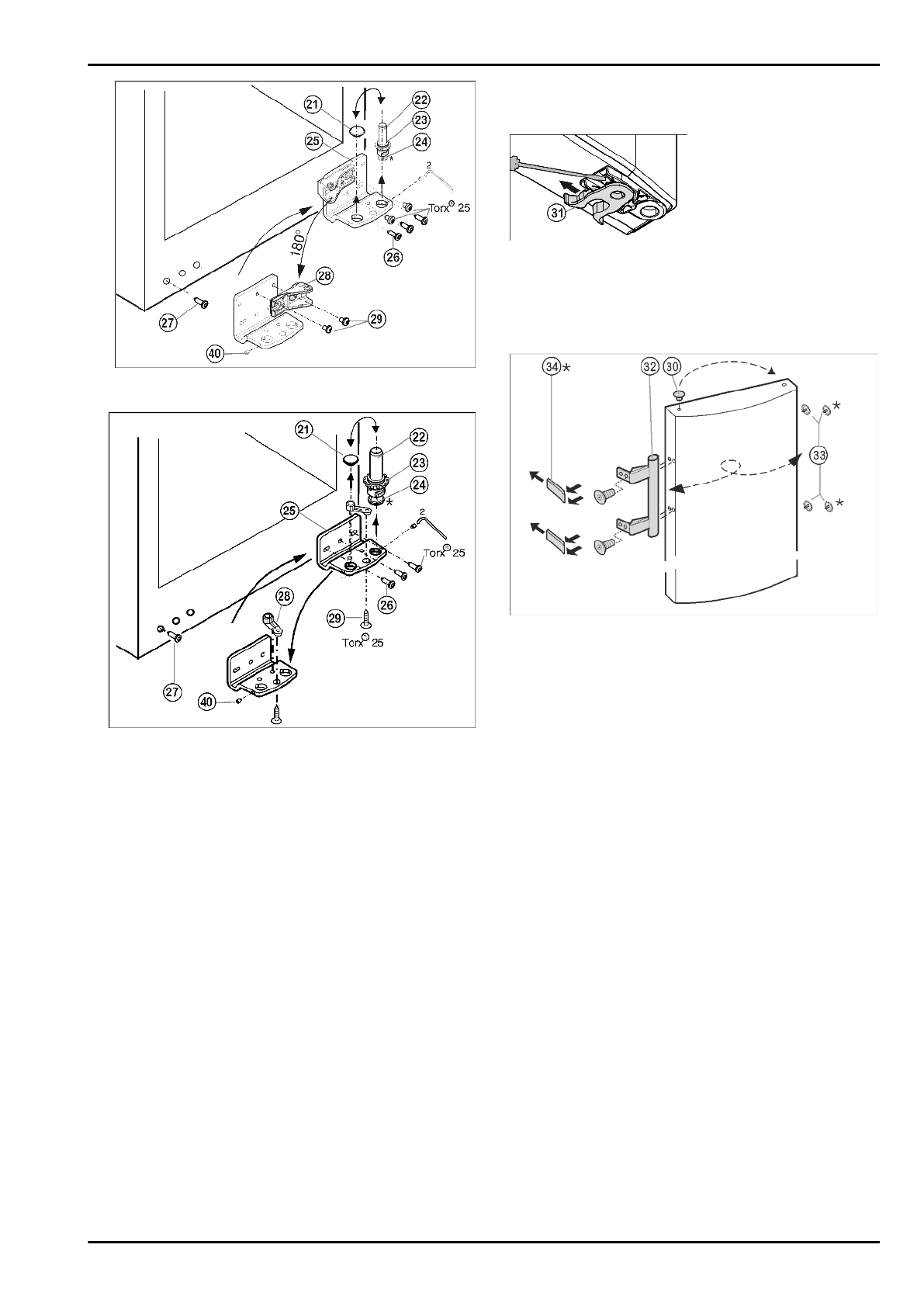

Fig. 7

*

Для устройств без амортизатора закрывания двери:

Fig. 8

*

Для всех устройств:

u

Отвинтите  установочный  винт

  Fig.  7  (40)  приблизи-

тельно на один оборот прилагаемым торцевым ключом.

u

Извлеките  опорный  винт

  Fig.  7  (22)  в  комплекте  с

шайбой

  Fig.  7  (23)  и  регулируемой  опорой*  Fig.  7  (24),

вывинчивая его вверх.

u

Снимите пробку

 Fig. 7 (21).

u

Открутите

 Fig. 7 (26)опорный кронштейн Fig. 7 (25).

u

Полностью  выкрутите  установочный  винт

  Fig.  7  (40)  и

вкрутите  на  противоположной  стороне  на  нижнем

опорном  кронштейне,  чтобы  он  был  заподлицо  с  этим

кронштейном.

Для устройств с амортизатором закрывания двери:

u

Открутите  опорную  деталь

  Fig.  8  (28)  и  снова  прикру-

тите

 Fig. 8 (29) внутри с поворотом на 180°.

Для  устройств  без  амортизатора  закрывания

двери:

u

Открутите

  Fig.  8  (29)опорную  деталь  Fig.  8  (28)  и,  пере-

ставив  в  отверстие  на  противоположной  стороне  опор-

ного кронштейна, снова прикрутите.

Для всех устройств:

u

Переставьте пробку

 Fig. 7 (21) в свободное отверстие.

u

Выкрутите болт

 Fig. 7 (27) и переставьте его на противо-

положную сторону.

u

Снова  прикрутите  опорный  кронштейн

  Fig.  7  (25)  на

новой  стороне  шарнира  (с  моментом  4  Нм).  При  необ-

ходимости используйте аккумуляторный шуруповерт.

u

Вновь установите опорный винт

 Fig. 7 (22) в комплекте с

шайбой и регулируемой опорой*.

u

Затяните установочный винт

 Fig. 7 (40).

4.3.4  Перестановка ручки

Для устройств без амортизатора закрывания двери:

Fig. 9

u

Переставить  пружинный  зажим

  Fig.  9  (31):  Нажмите

вниз  язычок  защелки,  снимите  с  него  пружинный

зажим.

u

Вдвиньте  пружинный  зажим  на  новой  стороне  шарнира

до защелкивания.

Для всех устройств:

Fig. 10

u

Извлеките пробку

 Fig. 10 (30) из опорной втулки дверцы

и переставьте.

u

Снимите  и  переставьте  на  противоположную  сторону

дверную  ручку

  Fig.  10  (32),  пробку  Fig.  10  (33)  и

прижимные пластины*

 Fig. 10 (34).

u

При  установке  прижимных  пластин  на  противопо-

ложной стороне следите за правильной фиксацией.*

4.3.5  Монтаж двери

u

Установите  дверцу  сверху  на  нижний  опорный  винт

Fig. 7 (22).

u

Закройте дверцу.

u

Установите  верхний  опорный  кронштейн

  Fig.  6  (12)  на

новой стороне шарнира и защелкните в дверце.

u

Прикрутите  верхний  опорный  кронштейн

  Fig.  6  (12)(с

моментом 4 Нм)(2 шт. Torx® 25)

 Fig. 6 (13). При необхо-

димости проделайте отверстия или используйте аккуму-

ляторный шуруповерт.

u

Защёлкните  крышку

  Fig.  6  (10)  и  крышку  Fig.  6  (11)  на

противоположной стороне.

4.3.6  Монтаж узла амортизатора закры-

вания двери*

Для устройств с амортизатором закрывания двери.
Для  устройств  без  амортизатора  закрывания  двери

продолжить с пункта (см. 4.3.7) .

Ввод в работу

8

* Наличие в зависимости от модели и комплектации
