4.3  Перевешивание двери

При  необходимости  можно  изменить  направление  откры-

вания двери:

ВНИМАНИЕ

Опасность  повреждения  под  действием  конденсата

устройств, установленных Side-by-Side (бок о бок)!

Если  устройство  Side-by-Side  (S...)  устанавливается

вместе  со  вторым  устройством  (в  качестве  комбинации

SBS)  ограничитель  хода  дверцы  должен  оставаться  в

состоянии поставки.

u

Не меняйте ограничитель хода дверцы.

Убедитесь, что подготовлен следующий инструмент:

q

Torx® 25

q

Torx® 15

q

Отвертка

q

При необходимости аккумуляторный шуруповерт

q

При  необходимости  привлеките  второго  человека  для

монтажной работы

q

Прилагаемый торцевой ключ SW 2

4.3.1  Снятие узла амортизатора закры-

вания дверцы*

Для  устройств  с  амортизатором  закрывания  двери

начинать с этого пункта.
Для  устройств  без  амортизатора  закрывания  двери

начинать с пункта (см. 4.3.2) .

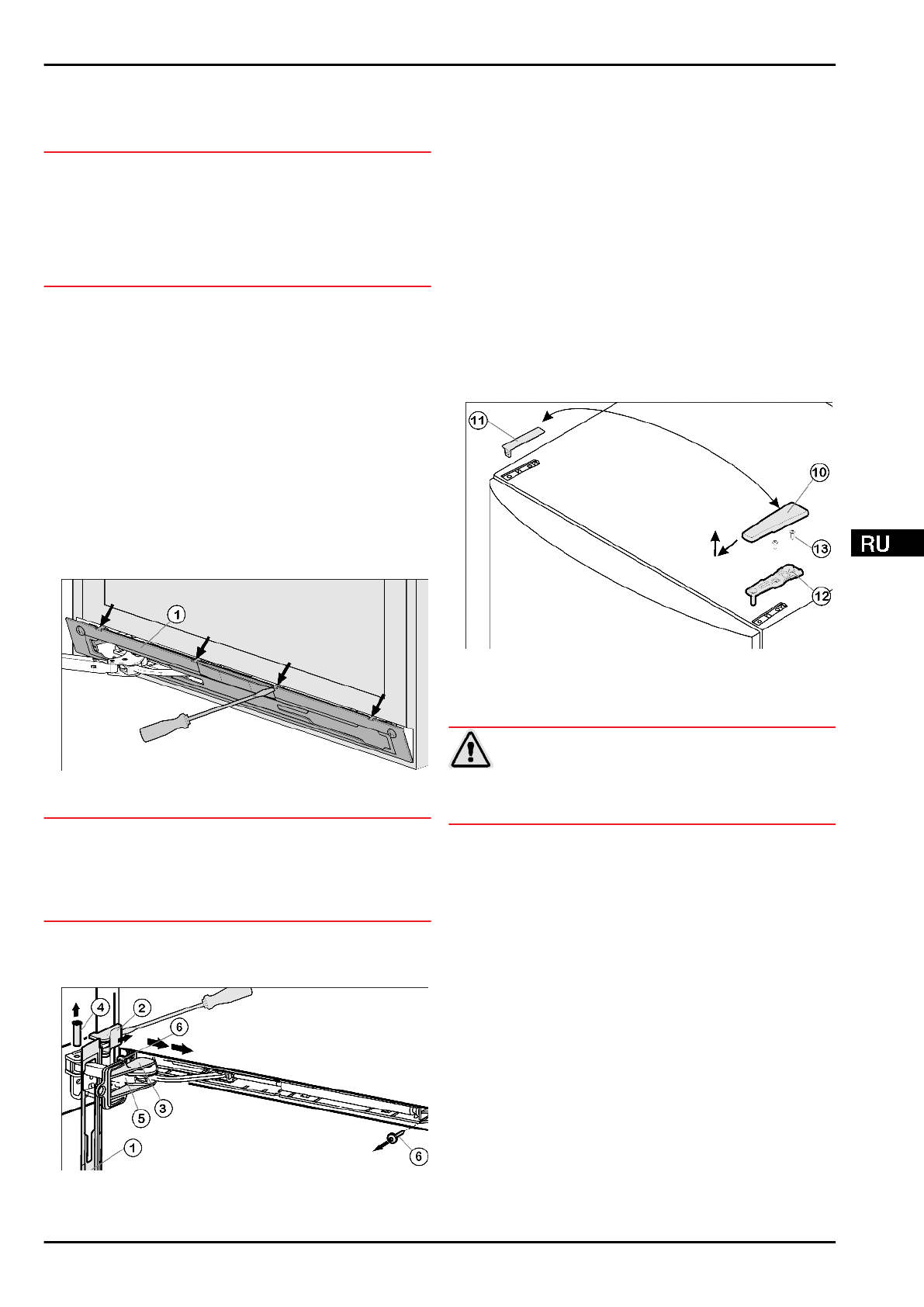

Fig. 4

u

Откройте дверь.

ВНИМАНИЕ

Опасность повреждения!

Если  повреждено  уплотнение  дверцы,  то  она,  возможно,

закрывается  неправильно,  что  становится  причиной  недо-

статочного охлаждения.

u

Не повредите уплотнение дверцы отвёрткой!

u

Выведите  накладку

  Fig.  4  (1)  из  зацепления  и  снимите

ее с помощью шлицевой отвертки.

w

Накладка висит над амортизационной скобой.

Fig. 5

u

Сдвиньте  накладку  над  амортизационной  скобой

Fig. 5 (5) в направлении устройства вперед.

u

Зафиксируйтепредохранитель

  Fig.  5  (3)  в  продольном

пазе.

w

Благодаря стопору шарнир не может сложиться.

u

Подденьте  крышку

  Fig.  5  (2)  отвёрткой  с  внешней

стороны и снимите в направлении наружу.

u

При необходимости с помощью другого человека накло-

ните устройство назад.

u

Выдавите палец

 Fig. 5 (4) снизу.

u

Нажмите  амортизационную  скобу

  Fig.  5  (5)  в  направ-

лении дверцы.

u

Снимите накладку

 Fig. 5 (1).

u

Открутите  целиком  амортизатор  закрывания  двери  (2

шт. Torx® 15)

 Fig. 5 (6).

u

Вытащите  немного  узел  амортизатора  закрывания

дверцы,  сдвиньте  его  в  направлении  дверной  ручки  и

отведите.

u

Отложите  узел  амортизатора  закрывания  двери  в

сторону.

4.3.2  Снятие двери

Fig. 6

u

Закройте дверцу.

u

Отведите крышку

 Fig. 6 (10) вперед и вверх.

u

Снимите крышку

 Fig. 6 (11).

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

u

Следует хорошо держать дверь.

u

Устанавливайте дверь осторожно.

u

Открутите  верхний  опорный  кронштейн

 Fig. 6 (12)(2 шт.

Torx® 25)

 Fig. 6 (13) и вытяните вверх.

u

Дверь приподнимите и отставьте в сторону.

4.3.3  Перестановка опорных деталей

Для устройств с амортизатором закрывания двери:

Ввод в работу

* Наличие в зависимости от модели и комплектации
