u

Сместите  верхний  крепежный  уголок  вверх  на

расстояние до 100 мм от верхнего края.

u

Нижний  крепежный  уголок  вставьте  в  соответ-

ствующий вырез (Z).

u

Затем оба крепежных уголка

 Fig. 6 (10) прочно затяните

с  боков  с  помощью  винтов  с  шестигранными  головками

Fig. 6 (11).

Указание

u

Во  избежание  вибрационного  шума  не  допускайте

контакта  уголков  или  винтов  с  расположенными  сзади

трубками!

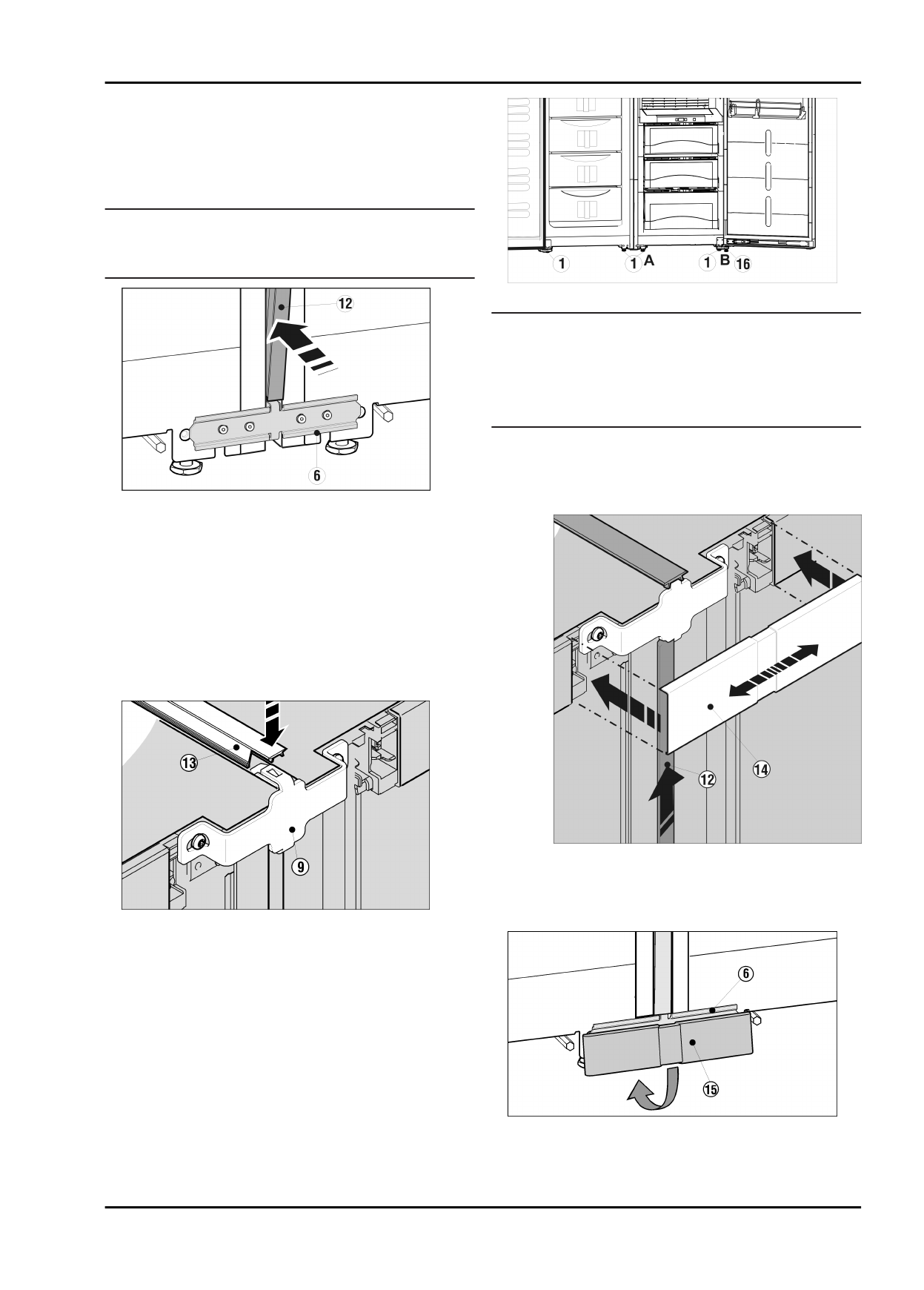

Fig. 7

Перед  установкой  сведите  обе  перемычки  планки  из

нержавеющей  стали

  Fig.  7  (12)  вместе  по  всей  длине.  Так

планка  легче  войдет  в  зазор.  Для  вдавливания  планки

используйте  мягкую  ткань,  чтобы  не  допустить  образ-

ования вмятин на ее поверхности. Планку следует вдавли-

вать  аккуратно  и  прямо,  чтобы  получить  оптимальное

соединение.

u

Вдавите  длинную  планку  из  высококачественной  стали

Fig.  7  (12)  в  вертикальную  щель  на  передней  стороне:

Обратите  внимание,  что  планка  опирается  на

крепежный уголок

 Fig. 7 (6).

u

Снимите  защитную  пленку  с  планки  из  нержавеющей

стали.

Fig. 8

u

На  верхней  стороне  вдавите  в  щель  короткую  планку

Fig. 8 (13). Обратите внимание, чтобы вырез планки был

направлен  к  передней  стороне  устройства.  Планка

должна быть заподлицо с крышкой устройства на пере-

дней кромке.

u

Подключите  комбинацию  к  электросети  в  соответствии

с руководством по обслуживанию.

Устройства с модулем IceMaker:

u

Подсоедините устройство к водопроводной сети в соот-

ветствии с руководством по обслуживанию

Fig. 9

ВНИМАНИЕ

Опасность  повреждения  при  перемещении  комбинации

SBS!

Собранная  комбинация  SBS  отличается  большим  весом.

При  неправильном  перемещении  на  устройстве  могут

появиться вмятины.

u

Соблюдайте указания по перемещению (см. выше).

u

Поверните  вверх  регулировочные  опоры,  находящиеся

с внутренней стороны A, чтобы было легче перемещать

комбинацию.

u

Осторожно переместите комбинацию устройств в пред-

усмотренное для неё место.

u

Защелкните крышку

 Fig. 9 (14) на еще открытом проме-

жутке обеих заглушек участков обслуживания. Следите

за  тем,  чтобы  наружные  стороны  крышки  заканчива-

лись  вровень  с  заглушками  участков  обслуживания.

Для этой цели крышка сделана выдвижной.

Fig. 10

u

Нижнюю  крышку

  Fig.  10  (15)  из  комплекта  установите

сверху  на  крепежный  уголок

  Fig.  10  (6)  и  зафиксируйте

снизу.

Монтаж "бок о бок"
