q

Гаечный ключ на 8

q

Вилочный ключ на 19 (входит в комплект поставки)

q

Торцевой ключ на 2 (входит в комплект поставки)*

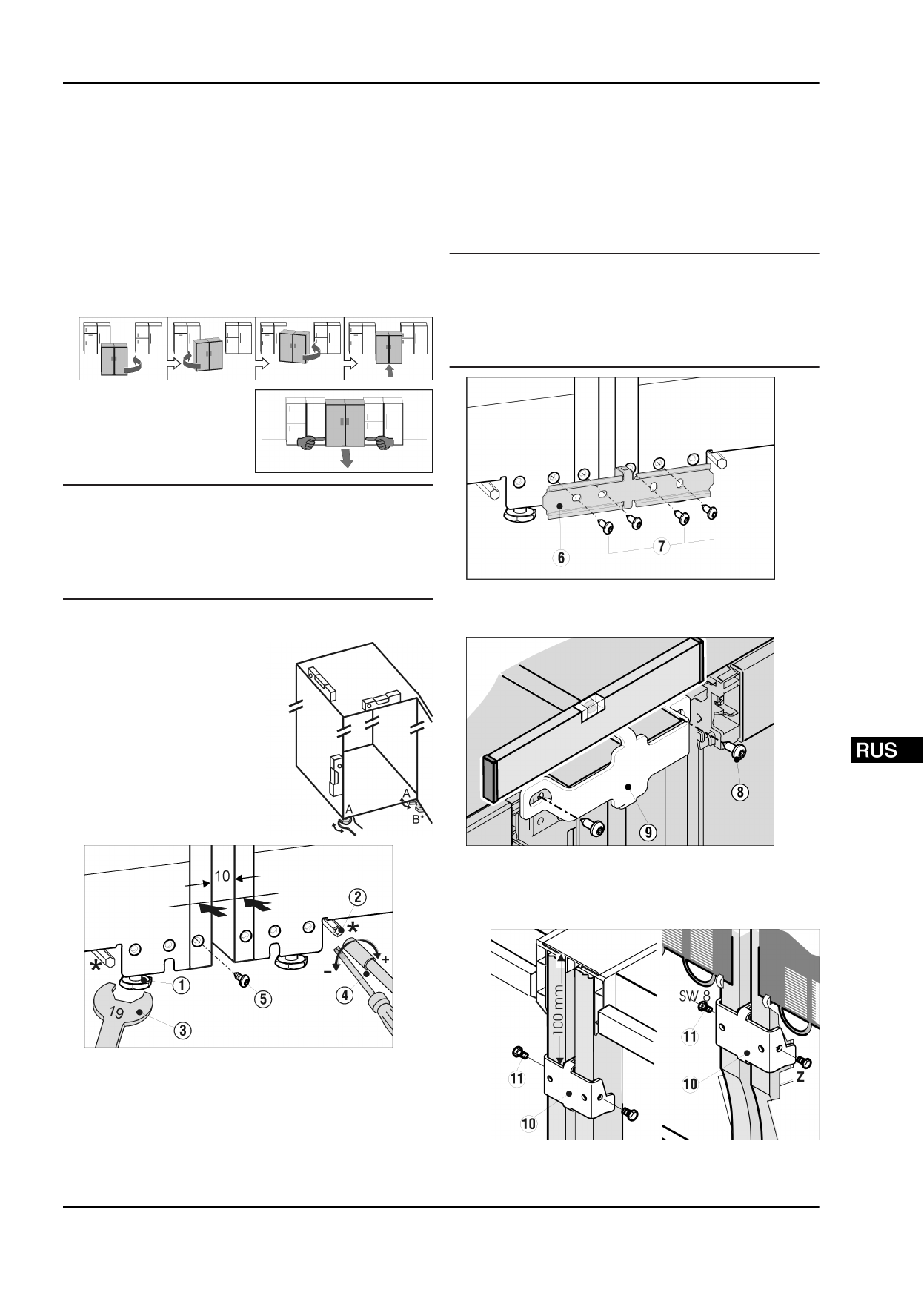

Указания по перемещению комбинации:

q

Перед  сборкой  установите  устройства  как  можно

ближе к конечному месту расположения.

q

При  перемещении  всегда  берите  устройства  за

внешние  передние  углы.  Ни  в  коем  случае  не  прижи-

майте коленом боковые стенки или дверцу.

q

Комбинацию  легче  всего  перемещать  по  диагонали,

передвигая поочередно левый и правый угол.

Когда  комбинация  будет  находиться  непосредственно

перед нишей, задвиньте ее по прямой линии.

q

Если понадобится извлечь

комбинацию  из  ниши,

схватите  ее  в  нижней

трети и потяните вперед.

ВНИМАНИЕ

Опасность  повреждения  при  перемещении  комбинации

SBS!

Собранная  комбинация  SBS  отличается  большим  весом.

При  неправильном  перемещении  на  устройстве  могут

появиться вмятины.

u

Соблюдайте указания по перемещению (см. выше).

u

Снимите  всю  защитную  пленку  с  внешней  стороны

устройства.

u

Полностью вкрутите регули-

руемую опору B* спереди на

обоих устройствах.

u

Каждое  устройство  по-

отдельности  выровняйте  с

помощью уровня.

Fig. 3

u

Если  ваше  устройство  оснащено  предварительно  смон-

тированным  винтом

  Fig.  3  (5):  перед  началом  монтажа

SBS выкрутите винт.

u

Сдвиньте  оба  устройства  так,  чтобы  они  находились  на

расстоянии  10  мм  друг  от  друга,  а  передние  их  части

находились на одной линии.

Задние установочные ножки в исходном состоянии полно-

стью  вкручены,  задняя  часть  устройства  находится  в

самом низком положении. Для подъема необходимо пово-

рачивать юстировочные оси по часовой стрелке.

u

Выровняйте  устройства  с  помощью  передних  регулиро-

вочных  опор

  Fig.  3  (1)  (вилочным  ключом  на  19

Fig.  3  (3)),  а  также  юстировочных  осей  Fig.  3  (2)  задних

регулировочных  опор*  (насадкой  на  отвертку  или

отверткой  Torx®  25

  Fig.  3  (4)).  Для  точного  выравни-

вания используйте уровень.

Указание

u

Верхние  поверхности  устройств  должны  находиться  на

одинаковой  высоте  и  в  одинаковом  положении.  Только

в  этом  случае  можно  обеспечить  безукоризненную

посадку крышек.

u

Комбинацию  устройств  разрешается  перемещать  лишь

после прочной установки всех крепёжных уголков.

Fig. 4

u

Сведите  устройства  вместе  или  повторно  выровняйте

их  и  при  помощи  винтов

  Fig.  4  (7)  из  комплекта  прочно

прикрутите крепежный уголок

 Fig. 4 (6).

Fig. 5

u

Сведите  устройства  вместе  или  повторно  выровняйте

их  и  в  это  время  с  передней  стороны,  сверху  прикру-

тите  винтами

  Fig.  5  (8)  большой  крепежный  уголок

Fig. 5 (9). При необходимости проделайте отверстия или

используйте аккумуляторную отвертку.

Fig. 6

u

С обратной стороны сверху и снизу следует установить

широкие крепежные уголки

 Fig. 6 (10).

Монтаж "бок о бок"
