ВНИМАНИЕ

Опасность  повреждения  под  действием  конденсата

устройств, установленных Side-by-Side (бок о бок)!

Если  устройство  Side-by-Side  (S...)  устанавливается

вместе  со  вторым  устройством  (в  качестве  комбинации

SBS)  ограничитель  хода  дверцы  должен  оставаться  в

состоянии поставки.

u

Не меняйте ограничитель хода дверцы.

Убедитесь, что подготовлен следующий инструмент:

q

Torx® 25

q

Torx® 15

q

Отвертка

q

При необходимости аккумуляторный шуруповерт

q

При  необходимости  привлеките  второго  человека  для

монтажной работы

4.3.1 Снятие двери

Указание

u

Уберите  продукты  с  полочек  на  дверце,  прежде  чем

снимать дверцу, чтобы продукты не упали.

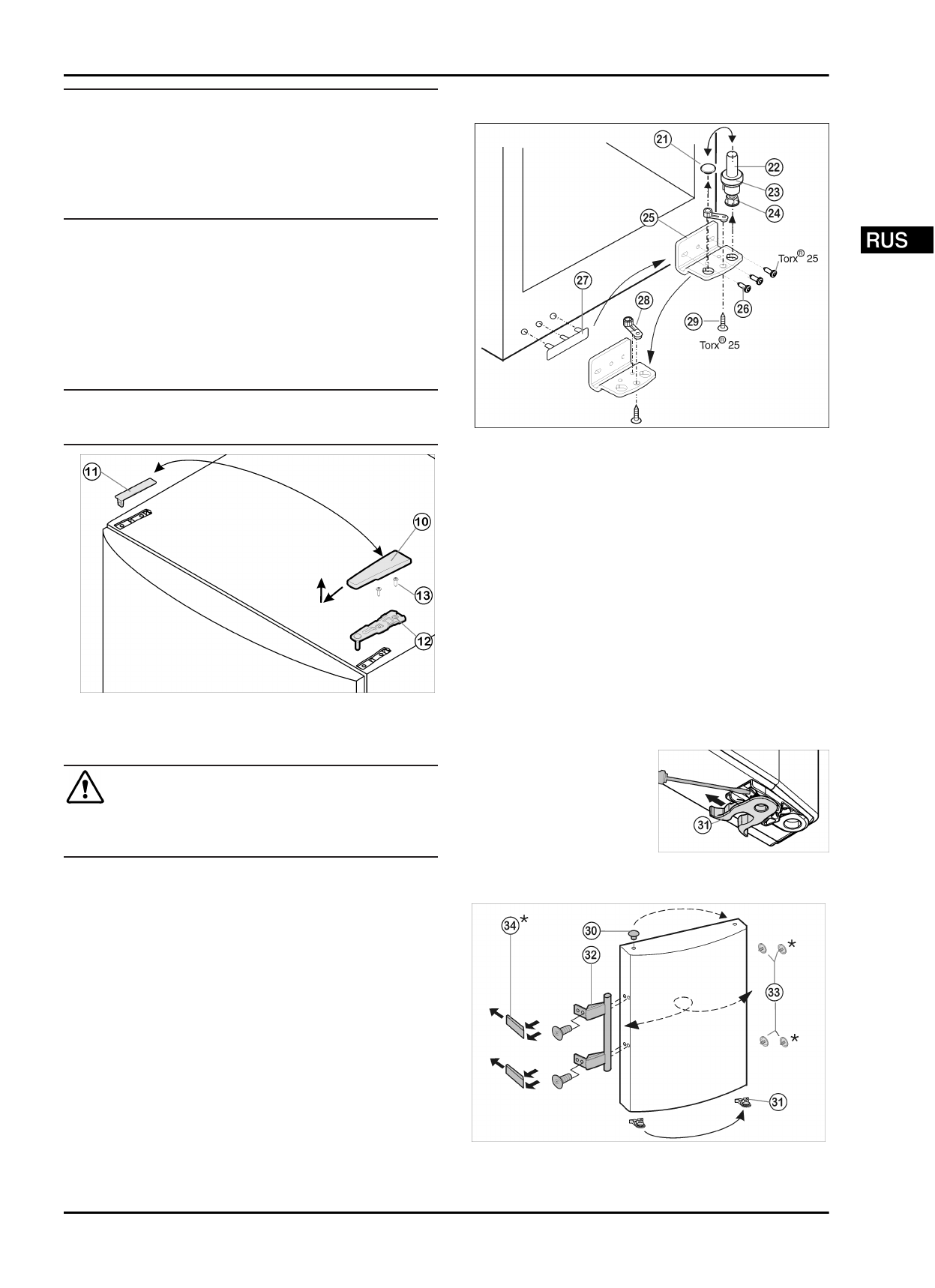

Fig. 4

u

Закройте дверцу.

u

Потяните крышку

 Fig. 4 (10) вперед и вверх.

u

Снимите крышку

 Fig. 4 (11).

ОСТОРОЖНО

Опасность травмы при опрокидывании двери!

u

Следует хорошо держать дверь.

u

Устанавливайте дверь осторожно.

u

Открутите верхний опорный кронштейн

 Fig. 4 (12)(2 шт.

Torx® 25)

 Fig. 4 (13) и вытяните вверх.

u

Дверь приподнимите и отставьте в сторону.

4.3.2 Перестановка опорных деталей

Fig. 5

u

Извлеките  опорный  винт

  Fig.  5  (22)  в  комплекте  с

шайбой

  Fig.  5  (23)  и  регулируемой  опорой  Fig.  5  (24),

вытягивая его вверх.

u

Снимите пробку

 Fig. 5 (21).

u

Открутите

 Fig. 5 (26)опорный кронштейн Fig. 5 (25).

u

Открутите

  Fig.  5  (29)опорную  деталь  Fig.  5  (28)  и,  пере-

ставив  в  отверстие  на  противоположной  стороне  опор-

ного кронштейна, снова прикрутите.

u

Осторожно  снимите  и  переставьте  на  противопо-

ложную сторону крышку со стороны ручки

 Fig. 5 (27).

u

Снова  прикрутите  опорный  кронштейн

  Fig.  5  (25)  на

новой  стороне  шарнира  (с  моментом  4  Нм).  При  необ-

ходимости используйте аккумуляторный шуруповерт.

u

Переставьте пробку

 Fig. 5 (21) в свободное отверстие.

u

Вновь  установите  опорный  винт

  Fig.  5  (22)  в  комплекте

с  шайбой  и  регулируемой  опорой.  При  этом  фиксатор

должен быть направлен назад.

4.3.3 Перестановка ручки

u

переставить

пружинный

зажим

Fig. 6 (31): Нажать вниз

язычок  защелки,  снять

с

него

пружинный

зажим.

u

Вдвинуть  пружинный

зажим

на

новой

стороне  шарнира  до

защелкивания.

Fig. 6

Fig. 7

u

Извлеките  пробку

  Fig.  7  (33)  из  опорной  втулки  дверцы

и переставьте.

Ввод в работу

25
