u

Если  соединительный  уголок  сидит  свободно,  устано-

вите винт

 Fig. 7 (10).

Указание

u

Во  избежание  вибрационного  шума  не  допускайте

контакта  скобки  или  винтов  с  расположенными  сзади

трубками!

С передней стороны устройства:

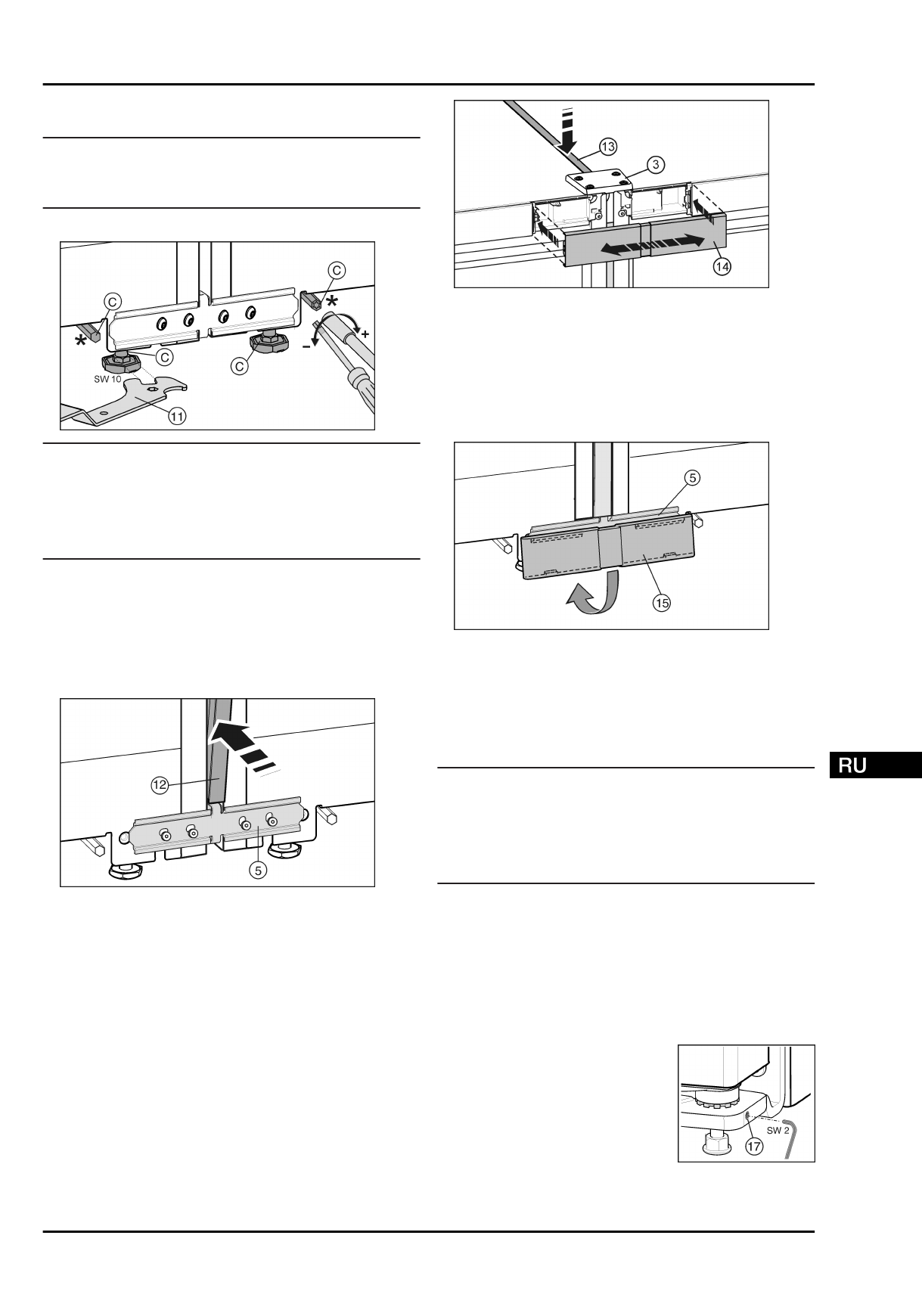

Fig. 8

ВНИМАНИЕ

Опасность повреждения роликовых подставок!

u

При  выравнивании  устройства  по  задним  ножкам  не

использовать  аккумуляторный  винтоверт,  в  противном

случае  это  приведет  к  повреждению  механизма  регули-

рования  высоты  или  отделению  регулировочной  рейки.

Изменять положение ножек вручную.

Передние  установочные  ножки  можно  отрегулировать  с

помощью  вильчатого  ключа

  Fig.  8  (11)  из  комплекта

поставки,  задние  установочные  ножки*  —  с  помощью

отвертки Torx® 25.

u

Закрутите  средние  установочные  ножки

  Fig.  4  (C)  ,

чтобы они не касались пола.

u

Выровняйте  комбинацию  с  помощью  внешних  устано-

вочных ножек

 Fig. 4 (B).

Fig. 9

Перед  установкой  планки  из  нержавеющей  стали

Fig.  9  (12)  сведите  обе  перемычки  вместе  по  всей  длине.

Так планка легче войдет в зазор. Для вдавливания планки

используйте  мягкую  ткань,  чтобы  не  допустить  образ-

ования вмятин на ее поверхности. Планку следует вдавли-

вать  аккуратно  и  прямо,  чтобы  получить  оптимальное

соединение.

u

Вдавите  длинную  планку  из  высококачественной  стали

Fig.  9  (12)  в  вертикальную  щель  на  передней  стороне.

Обратите  внимание,  что  планка  опирается  на  соедини-

тельный лист

 Fig. 9 (5).

u

Снимите защитную пленку с декоративной планки.*

Fig. 10

u

На  верхней  стороне  вдавите  в  щель  короткую  планку

Fig.  10  (13).  Планка  должна  быть  заподлицо  с  крышкой

Fig. 10 (3) устройства на передней кромке.

u

Защелкните  крышку

  Fig.  10  (14)  на  еще  открытом

промежутке  обеих  заглушек  участков  обслуживания.

Следите  за  тем,  чтобы  наружные  стороны  крышки

заканчивались  вровень  с  заглушками  участков  обслу-

живания. Для этой цели крышка сделана выдвижной.

Fig. 11

u

Насадите  нижнюю  крышку

  Fig.  11  (15)  сверху  на  соеди-

нительный лист

 Fig. 11 (5) и зафиксируйте снизу.

u

Подключите  комбинацию  к  электросети  в  соответствии

с руководством по обслуживанию.

Устройства с модулем IceMaker:

u

Подсоедините устройство к водопроводной сети в соот-

ветствии с руководством по обслуживанию

ВНИМАНИЕ

Опасность  повреждения  при  перемещении  комбинации

SBS!

Собранная  комбинация  SBS  отличается  большим  весом.

При  неправильном  перемещении  на  устройстве  могут

появиться вмятины.

u

Соблюдайте указания по перемещению (см. выше).

u

Осторожно переместите комбинацию устройств в пред-

усмотренное для нее место.

u

При необходимости повторно выровняйте комбинацию с

помощью установочных ножек.

u

Опустите  средние  установочные  ножки

  Fig.  4  (C)  пока

они не соприкоснуться с полом.

u

После  этого  подоприте  подпорками  дверь:  Опустите

установочные  ножки

  Fig.  4  (A)  на  опорном  кронштейне

до  их  соприкосновения  с  полом,  после  этого  поверните

их на 90°.

Дверцы  можно  отрегулиро-

вать  по  высоте  с  помощью

внешних

нижних

крон-

штейнов:

u

Немного  выкрутите  устано-

вочный  винт

  Fig.  12  (17)

(максимум на один оборот).

Fig. 12

Ввод в работу

* Наличие в зависимости от модели и комплектации
