Убедитесь, что подготовлен следующий инструмент:

q

Уровень

q

Аккумуляторный шуруповерт

q

Отвертка Torx® 25

q

Вильчатый ключ на 10 (входит в комплект поставки)

q

Торцевой ключ на 2 (входит в комплект поставки)

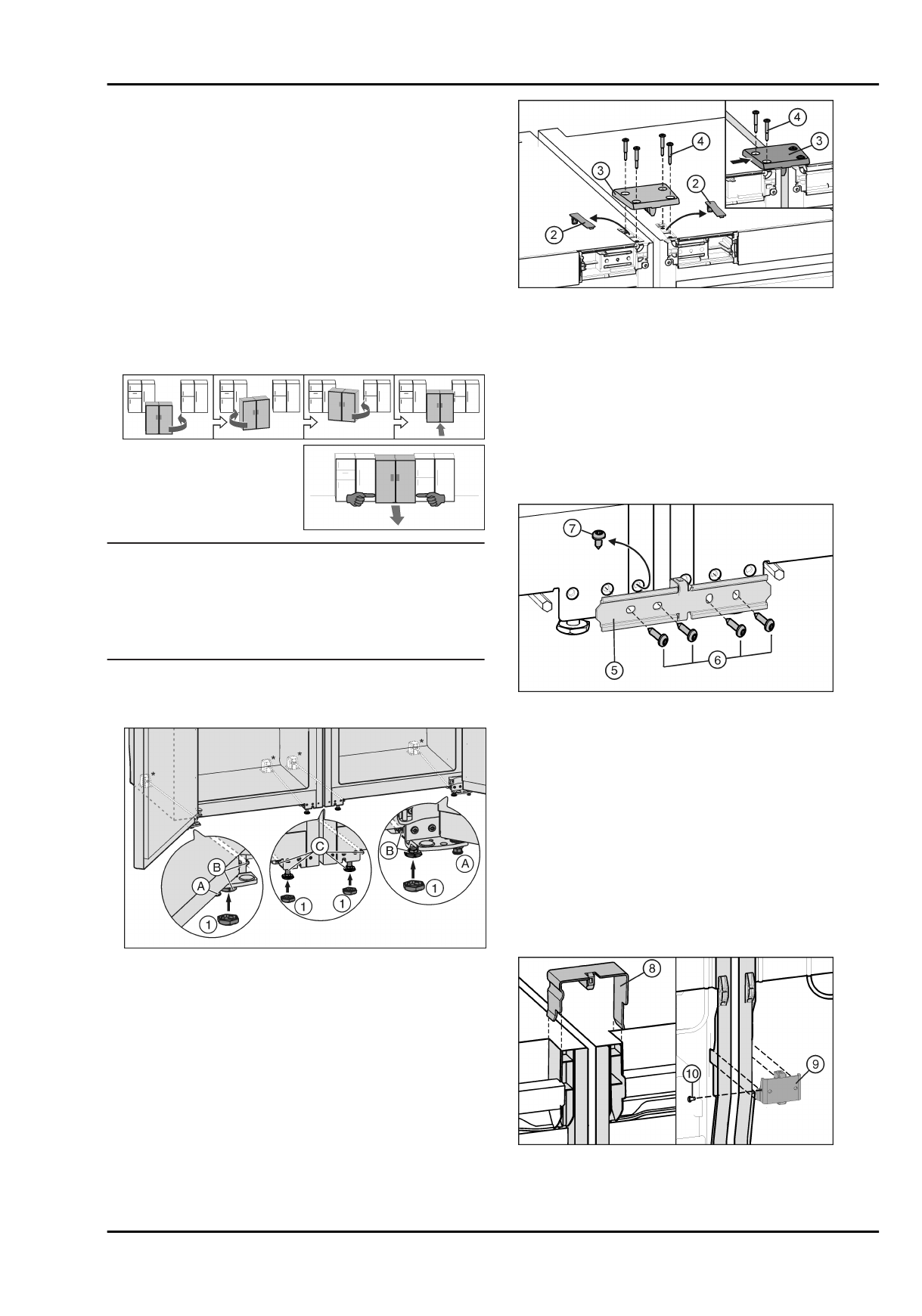

Указания по перемещению комбинации:

q

Перед сборкой установите устройства как можно ближе

к конечному месту расположения.

q

При перемещении всегда берите устройства за внешние

передние  углы.  Ни  в  коем  случае  не  прижимайте

коленом боковые стенки или дверцу.

q

Комбинацию  легче  всего  перемещать  по  диагонали,

передвигая поочередно левый и правый угол.

Когда  комбинация  будет  находиться  непосредственно

перед нишей, задвиньте ее по прямой линии.

q

Если понадобится извлечь

комбинацию  из  ниши,

схватите  ее  в  нижней

трети и потяните вперед.

ВНИМАНИЕ

Опасность  повреждения  при  перемещении  комбинации

SBS!

Собранная  комбинация  SBS  отличается  большим  весом.

При  неправильном  перемещении  на  устройстве  могут

появиться вмятины.

u

Соблюдайте указания по перемещению (см. выше).

u

Снимите  всю  защитную  пленку  с  внешней  стороны

устройства.

С передней стороны устройства:

Fig. 4

u

При  необходимости  полностью  закрутите  установочные

ножки

  Fig.  4  (A)  с  передней  стороны  обоих  устройств,

чтобы они не касались пола.

u

Насадите  колпачки

  Fig.  4  (1)  на  четыре  передние  уста-

новочные ножки.

u

Сдвиньте  оба  устройства  так,  чтобы  они  находились  на

расстоянии ок. 10 мм друг от друга, а передние их части

находились на одной линии.

Fig. 5

u

Выдвиньте из зацепления и снимитекрышки

 Fig. 5 (2).

С  помощью  соединительной  пластины  устройства  автома-

тически  выровняются  по  высоте.  Если  одно  устройство

находится выше другого, начните с него.

u

Установите соединительную пластину

 Fig. 5 (3) и закре-

пите  ее  на  одном  устройстве  с  помощью  двух  винтов

Fig. 5 (4).

u

Сдвиньте  соединительную  пластину  в  сторону,  чтобы

среднее  ребро  пластины  прилегало  к  боковой  стенке

устройства. Затяните винты.

u

Закрутите  соединительную  пластину  также  на  втором

устройстве.  При  этом  может  понадобиться  разжать  или

сжать устройства между собой.

Fig. 6

u

Если  ваше  устройство  оснащено  предварительно  смон-

тированным винтом

 Fig. 6 (7): Выкрутите винт.

С  помощью  соединительного  листа  устройства  автомати-

чески  выровняются  по  глубине.  Если  одно  устройство

выступает,  начните  с  него.  В  противном  случае  начните  с

левого устройства.

u

Установите  соединительный  лист

  Fig.  6  (5)  и  закрепите

его  на  одном  устройстве  с  помощью  двух  винтов

Fig. 6 (6).

u

Сдвиньте  соединительный  лист  в  сторону,  чтобы

среднее  ребро  листа  прилегало  к  боковой  стенке

устройства. Затяните винты.

u

Закрутите  соединительный  лист  также  на  втором

устройстве.  При  этом  может  понадобиться  разжать  или

сжать устройства между собой.

С задней стороны устройства:

Fig. 7

u

Вставьте  соединительную  скобку

  Fig.  7  (8)  вверху  в

средние боковые стенки.

u

Вставьте соединительный уголок

 Fig. 7 (9) снизу в соот-

ветствующий вырез.
