16  Подключение воды*

ПРЕДУПРЕЖДЕНИЕ

Ток в сочетании с водой!

Электрический удар.

u

Перед  подключением  к  трубопроводу  для  воды:  Отклю-

чите устройство от розетки.

u

Перед подключением к линиям подачи воды: Перекрыть

подачу воды.

u

Подсоединение  к  сети  для  подачи  питьевой  воды

разрешается  выполнять  только  квалифицированному

слесарю-водопроводчику.

ПРЕДУПРЕЖДЕНИЕ

Загрязненная вода!

Отравления.

u

Подсоединяйте только к водопроводу питьевой воды.

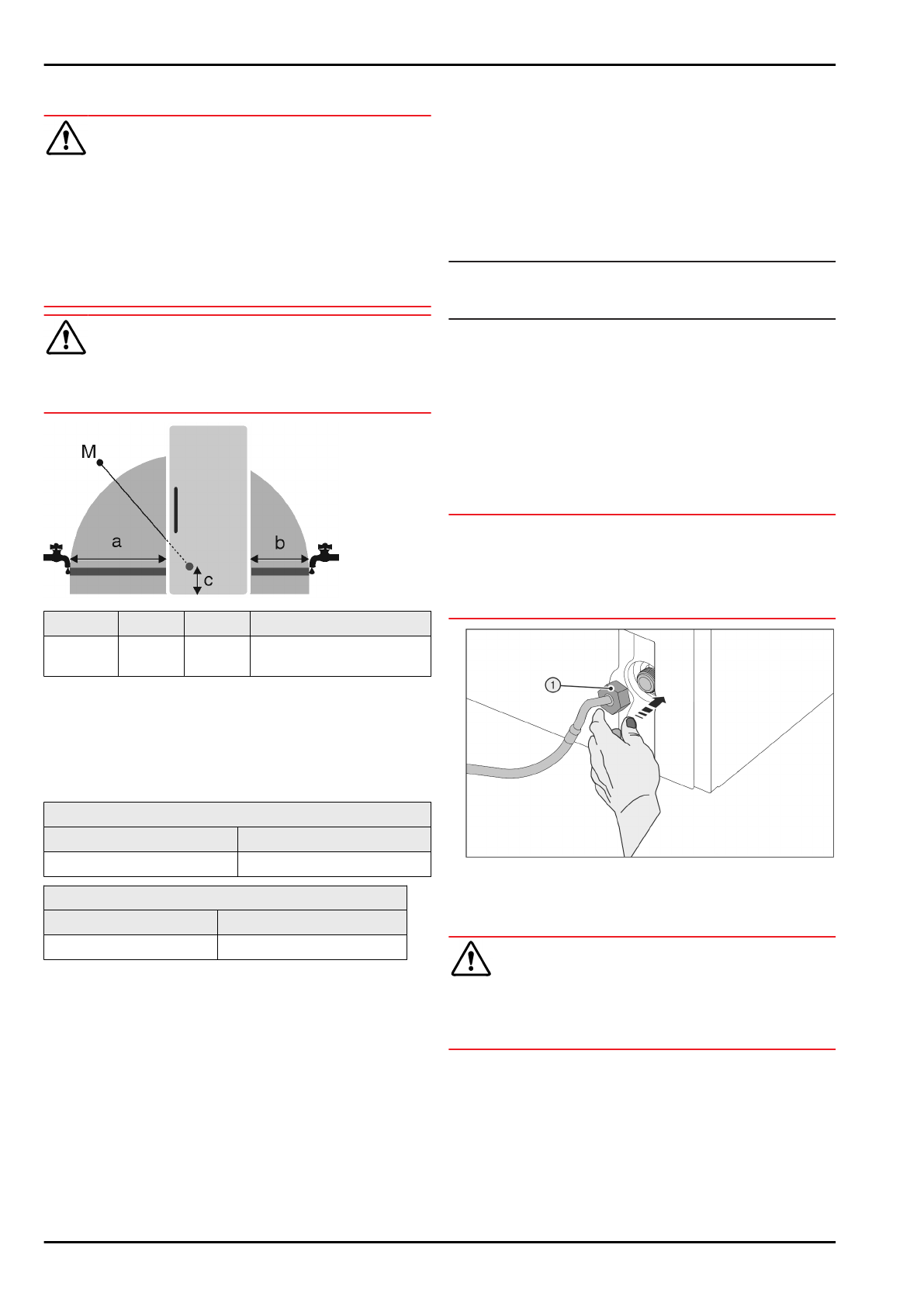

Fig. 23

*

a*

b*

c*

M*

~ 1000 мм ~ 800 мм ~ 150 мм Электромагнитный

клапан

Линия  подключения  воды  и  входной  электромагнитный

клапан устройства рассчитаны на давление воды до 1 МПа

(10 бар).
Для  безупречной  работы  (расход,  размер  кубиков  льда,

уровень шума) соблюдать следующие данные:

Давление воды:
бар

МПа

от 1,5 до 6,2

от 0,15 до 0,62

Давление воды при использовании водяного фильтра:
бар

МПа

от 2,8 до 6,2

от 0,28 до 0,62

Если  давление  выше  0,62  MПa  (6,2  бар):  Предварительно

подключить устройство снижения давления.
Убедитесь, что соблюдены следующие условия:

q

Давление воды соблюдено.

q

Подвод воды к устройству осуществляется через трубо-

провод  холодной  воды,  который  соответствует  предпи-

саниям по рабочему давлению и гигиеническим нормам.

q

Используется  приданный  шланг.  Старые  шланги  утили-

зированы.*

q

В  фитинге  шланга  находится  приемный  фильтр  с  уплот-

нением.*

q

В месте подсоединения шлангопровода к системе домо-

вого  водоснабжения  находится  запорный  кран,  чтобы  в

случае  необходимости  можно  было  перекрыть  подачу

воды.

q

Запорный  кран  находиться  за  пределами  задней

стороны  устройства  и  легко  доступен,  чтобы  можно

было  максимально  глубоко  задвинуть  устройство  и

при  необходимости  быстро  закрутить  кран.  Расстояния

выдерживаются.

q

Все  приборы  и  устройства  для  подвода  воды  соответ-

ствуют предписаниям, действующим в стране использо-

вания.

q

Имеется доступ к обратной стороне устройства.

q

При установке не допускается повреждение или переги-

бание шланга.

Указание

В  качестве  дополнительного  оборудования  можно  полу-

чить шланг другой длины.*

17  Подключение воды*

Подключите шланг к устройству
Электромагнитный  клапан  находится  внизу  на  обратной

стороне устройства. Он оснащен резьбой R3/4.

u

Снять крышку

 (2).

u

Облегченный  монтаж:  Выложить  прямой  конец

шланга

 (7) влево на землю.

u

До  конца  сдвинуть  гайку

  (4)  через  конец  шланга  в  виде

угла

 (3) и удерживать.

ВНИМАНИЕ

Поврежденные витки резьбы электромагнитного клапана!

Электромагнитный  клапан  не  герметичен:  Может  высту-

пать вода.

u

Осторожно одеть гайку

 Fig. 24 (1) и навинтить прямо на

резьбу.

Fig. 24

u

Осторожно одеть гайку

 Fig. 24 (1) и накрутить на резьбу

двумя  пальцами  до  обеспечения  надежной  крепкой

посадки.

ПРЕДУПРЕЖДЕНИЕ

Сломанный вспомогательный инструмент

 (5)!

Резанные раны.

u

Вспомогательный  инструмент

  (5)  использовать  только

при комнатной температуре.

u

Затяните  гайку

  Fig.  24  (1)  с  помощью  вспомогательного

инструмента

  (5)  по  часовой  стрелке,  пока  не  будет

достигнут  максимальный  момент  затяжки  и  вспомога-

тельный инструмент

 (5) начнет прокручиваться.

Подключите шланг к запорному крану

u

Навинтить гайку

 (7) на запорный кран (8).

Подключение воды*

* Наличие в зависимости от модели и комплектации

13
