Liebherr RBbsc 5250 - Инструкция по эксплуатации - Страница 10

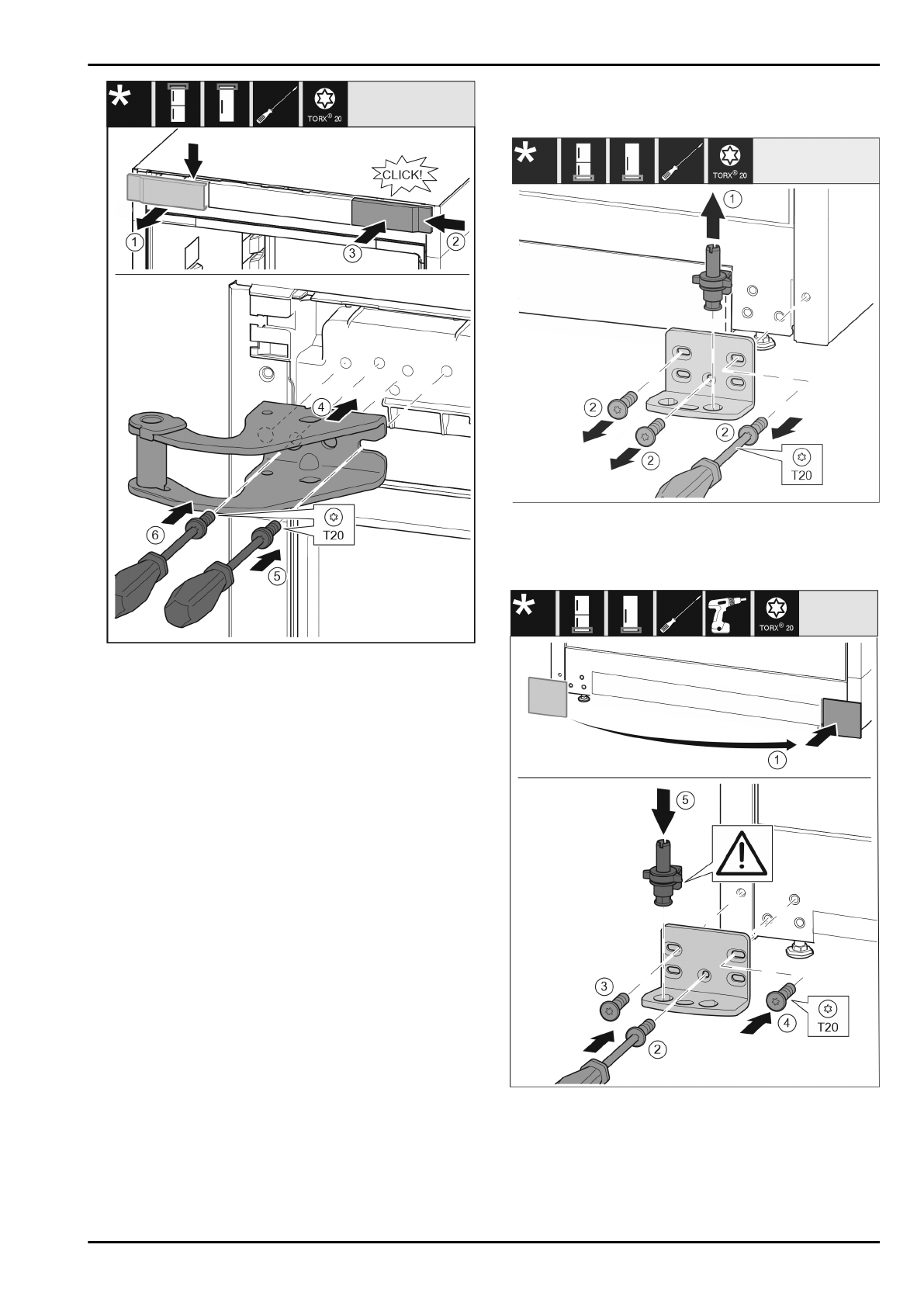

Fig. 14

u

Снимите крышку сверху вперед.

 Fig. 14 (1)

u

Навесьте крышку, повернув ее на 180°, справа с другой

стороны.

 Fig. 14 (2)

u

Зафиксируйте крышку.

 Fig. 14 (3)

u

Установите верхний опорный кронштейн.

 Fig. 14 (4)

u

Установите и затяните винт отверткой Т20.

 Fig. 14 (5)

u

Вставьте и затяните винт отверткой Т20.

 Fig. 14 (6)

15.5  Перестановка нижних опорных

частей

Fig. 15

u

Опорный палец полностью извлеките движением вверх.

Fig. 15 (1)

u

Открутите  винты  отверткой  Т20  и  снимите  опорный

кронштейн.

 Fig. 15 (2)

Fig. 16

u

Снимите  крышку  и  установите  с  другой  стороны.

Fig. 16 (1)

u

Установите  опорный  кронштейн  с  другой  стороны  и

прикрутите с помощью отвертки Т20. Начинайте с винта

2 снизу в центре.

 Fig. 16 (2)

u

Затяните винты 3 и 4.

 Fig. 16 (3,4)

Перевешивание двери

10

* Наличие в зависимости от модели и комплектации
