u

Установите  предохранительную  крышку  для  защиты

двери:  Вставьте  предохранительную  крышку  и

проверьте,  прилегает  ли  она  к  двери.  В  ином  случае

вставьте палец полностью.

 Fig. 19 (3)

u

Вставьте заглушку.

 Fig. 19 (4)

15.8  Выравнивание двери

ПРЕДУПРЕЖДЕНИЕ

Опасность травмы при опрокидывании двери!

Если  опорные  детали  недостаточно  хорошо  прикручены,

дверь  может  опрокинуться.  Это  может  привести  к  значи-

тельным повреждениям. Кроме того, если дверь плотно не

закрывается, устройство охлаждает неправильно.

u

Прикрутите опорные подставки 4 Нм.

u

Проверить все болты и при необходимости подтянуть.

u

При необходимости, выставить дверь посредством двух

продольных  отверстий  в  нижнем  опорном  кронштейне,

выравнивая  относительно  корпуса  устройства.  Для

этого  выкрутите  средний  винт  в  опорном  кронштейне

с  помощью  прилагаемой  к  Т20  насадки.  Оставшиеся

винты  немного  ослабьте  с  помощью  насадки  к  Т20  или

отверткой  Т20  и  выровняйте  посредством  продольных

отверстий.

u

Подоприте  дверь:  с  помощью  рожкового  ключа  SW10

выворачивать  установочную  опору  на  нижнем  опорном

кронштейне  до  тех  пор,  пока  она  не  будет  опираться  на

пол, затем повернуть еще на 90°.

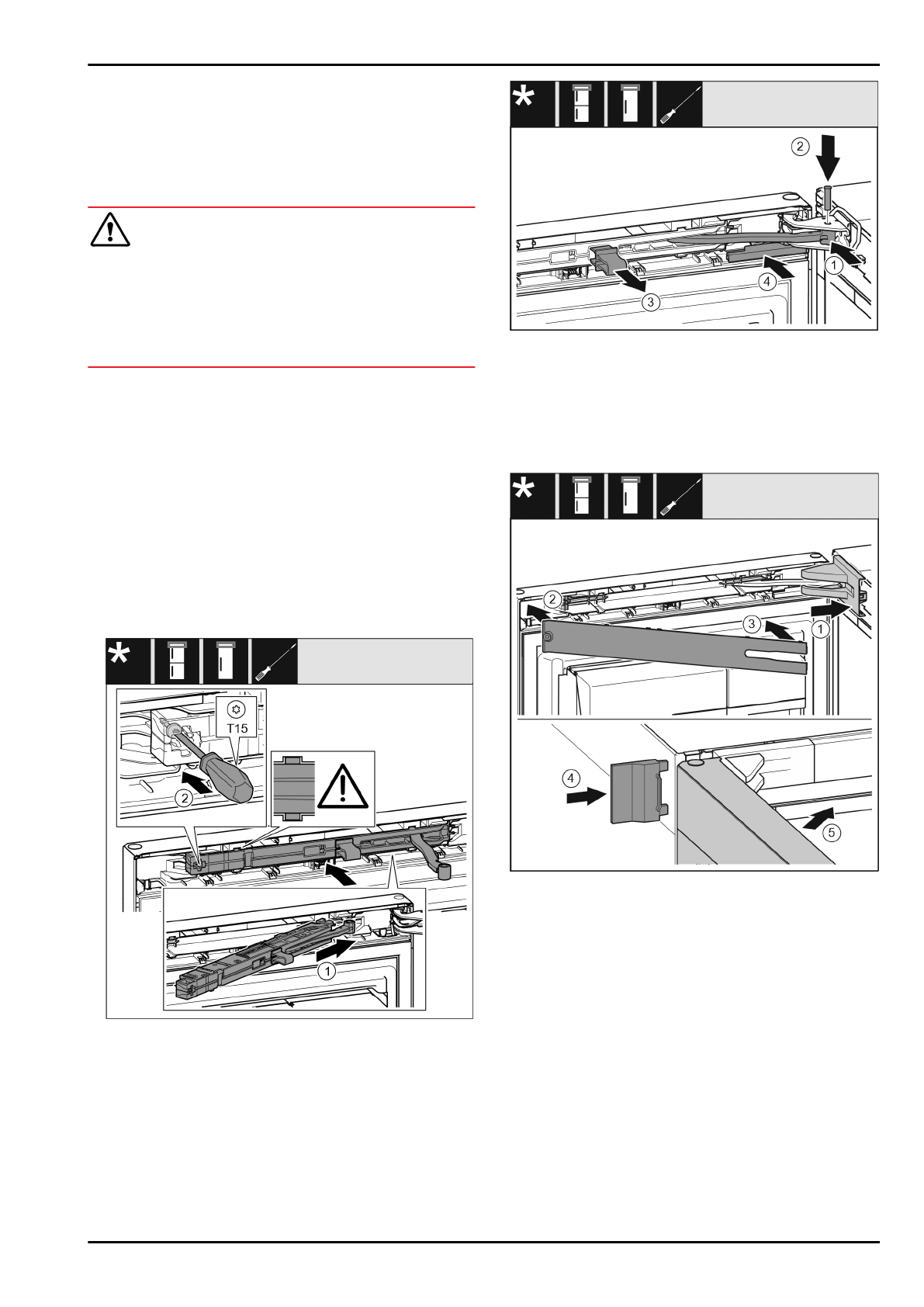

15.9  Монтаж амортизатора закры-

вания двери

Fig. 20

u

Вставьте узел амортизатора в выемку со стороны опор-

ного кронштейна под наклоном до упора.

 Fig. 20 (1)

u

Вставить узел полностью.

w

Узел  размещен  правильно,  если  ребро  узла  амортиза-

тора находится в направляющей в корпусе.

u

Затяните винт отверткой Т15.

 Fig. 20 (2)

Fig. 21

Дверь открыта на 90°.

u

Поверните шарнир в опорном кронштейне.

 Fig. 21 (1)

u

Вставьте  палец  в  опорный  кронштейн  и  шарнир.  При

этом  следите  за  тем,  чтобы  выступ  фиксатора  занимал

правильное положение в пазу.

 Fig. 21 (2)

u

Снимите предохранитель.

 Fig. 21 (3)

u

Надвиньте крышку.

 Fig. 21 (4)

Fig. 22

u

Крышку  опорного  кронштейна  установите  и  зафик-

сируйте,  при  необходимости  осторожно  разожмите.

Fig. 22 (1)

u

Установите накладку.

 Fig. 22 (2)

u

Наклоните и зафиксируйте накладку.

 Fig. 22 (3)

u

Надвиньте внешнюю крышку.

 Fig. 22 (4)

u

Закройте верхнюю дверь.

 Fig. 22 (5)

Перевешивание двери

12

* Наличие в зависимости от модели и комплектации
