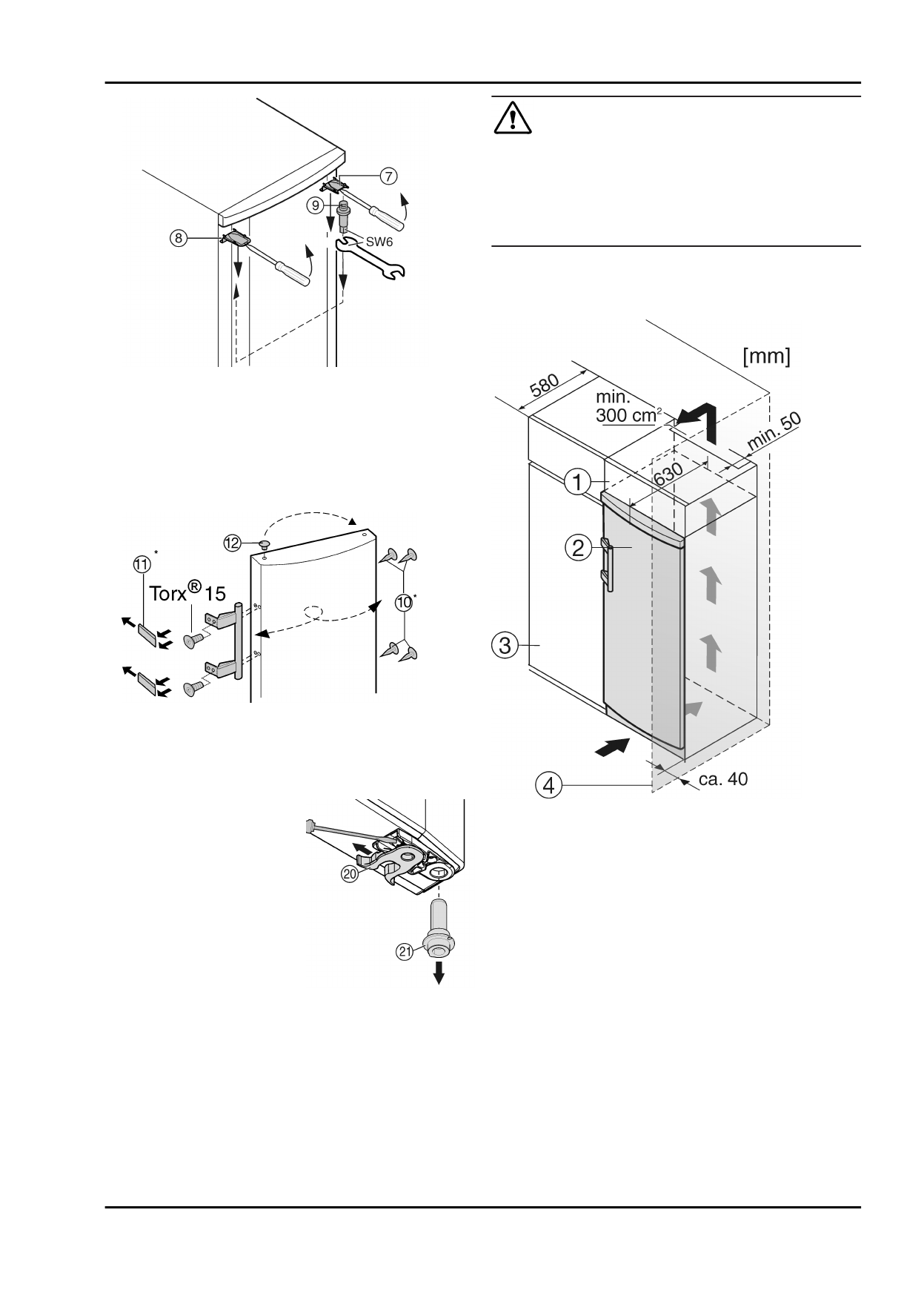

Fig. 7

u

At  the  top,  use  a  screwdriver  to  unclip  cover

  Fig.  7  (7)  and

cover

  Fig.  7  (8)  at  the  front,  and  remove  by  pulling  out  and

down.

u

Unscrew  the  bearing  pin

  Fig.  7  (9)  and  screw  it  firmly  into

place on the opposite side (with 4 Nm).

u

Refit the cover

 Fig. 7 (7) on the side of the bearing pin: insert

at the back, snap in at the front.

u

Fit  the  cover

  Fig.  7  (8)  on  the  opposite  side:  insert  at  the

back, snap in at the front.

Fig. 8

u

Lift the stopper

 Fig. 8 (12) out of the door bearing bush and

transfer it.

u

Detach  door  handle,  stoppers

  Fig.  8  (10)  and  pressure

plates

 Fig. 8 (11) and transfer to the opposite side.

u

When  mounting  the  pressure  plates,  make  sure  they  snap

into place properly.

u

Transfer  the  spring  clamp

Fig.  9  (20):  Depress  the

latch  nose  and  pull  the

spring clamp off over it.

u

Slide the spring clamp into

place  on  the  new  hinge

side  until  it  clicks  into

place.

u

Pull  the  bearing  pin

Fig.  9  (21)  out  of  the  door

bush  and  transfer  it  to  the

opposite side together with

the  washer.  The  latch

nose  must  point  to  the

inner  side  of  the  door,  the

notch to the outer side.

Fig. 9

u

Hang the door on the bearing pin

 Fig. 7 (9) at the top.

u

Swing  the  door  in  at  the  bottom  and  insert  the  bearing  pin

Fig. 9 (21) into the turn hinge. If necessary, turn the bearing

pin until it snaps into place.

u

Insert  the  securing  screw

  Fig.  5  (1)  at  the  bottom  into  the

bearing pin and tighten it (with 4 Nm).

u

If necessary, align the door flush with the appliance housing

using  the  two  slots  in  the  turn  hinge.  To  do  so,  unscrew  the

middle screw.

u

Push the spacer

 Fig. 4 (22) into the bottom right of the door.

WARNING

Risk of injury due to the door dropping out!

If  the  bearing  parts  are  not  screwed  into  place  firmly  enough,

the  door  may  drop  out.  This  may  lead  to  severe  injuries.  What

is  more,  the  door  may  not  close  and  therefore  the  appliance

may fail to cool properly.

u

Screw on the bearing brackets/bearing pins tightly (4 Nm).

u

Check all of the screws and retighten if necessary.

4.2 Insertion into a row of kitchen units

For appliances 600 mm wide

Fig. 10

(1) Stack cabinet

(3) Kitchen cabinet

(2) Appliance

(4) Wall

The  appliance  can  be  inserted  into  a  row  of  kitchen  units.  To

match the appliance

 Fig. 10 (2) to the height of the row of units,

a  suitable  stack  cabinet

  Fig.  10  (1)  can  be  fitted  above  the

appliance.
When  inserting  the  appliance  into  a  row  of  kitchen  units  (max.

depth  580  mm),  the  appliance  can  be  installed  directly  next  to

the kitchen unit

 Fig. 10 (3). The appliance door projects relative

to  the  front  of  the  kitchen  unit  by  34  mm  at  the  side  and  by

50  mm  in  the  middle  of  the  appliance.  It  can  be  opened  and

closed perfectly as a result.
Important for the ventilation:

-

At the back of the stack cabinet there has to be a ventilation

duct  of  at  least  50  mm  depth  throughout  the  width  of  the

stack cabinet.

-

The  ventilation  space  under  the  ceiling  has  to  be  at  least

300 cm

2

.

-

The larger the ventilation space, the more energy-saving the

appliance is in operation.

If  the  appliance  is  installed  with  the  hinges  next  to  a  wall

Fig. 10 (4), the distance between appliance and wall has to be

at  least  40  mm.  This  corresponds  to  the  projection  of  the

handle when the door is open.

Putting into operation

14
