35
*
в зависимости от модели и оборудования
Руководство по установке
Бережно храните руководство по монтажу и при необходимости передайте
его следующему владельцу.
Данное руководство действительно для нескольких моделей, поэтому для
конкретной модели возможны некоторые отклонения.
Для установки потребуется следующий дополнительный инструмент:
Отвертка Torx
®
15, 20, 25, 30, ножницы, шуруповерт

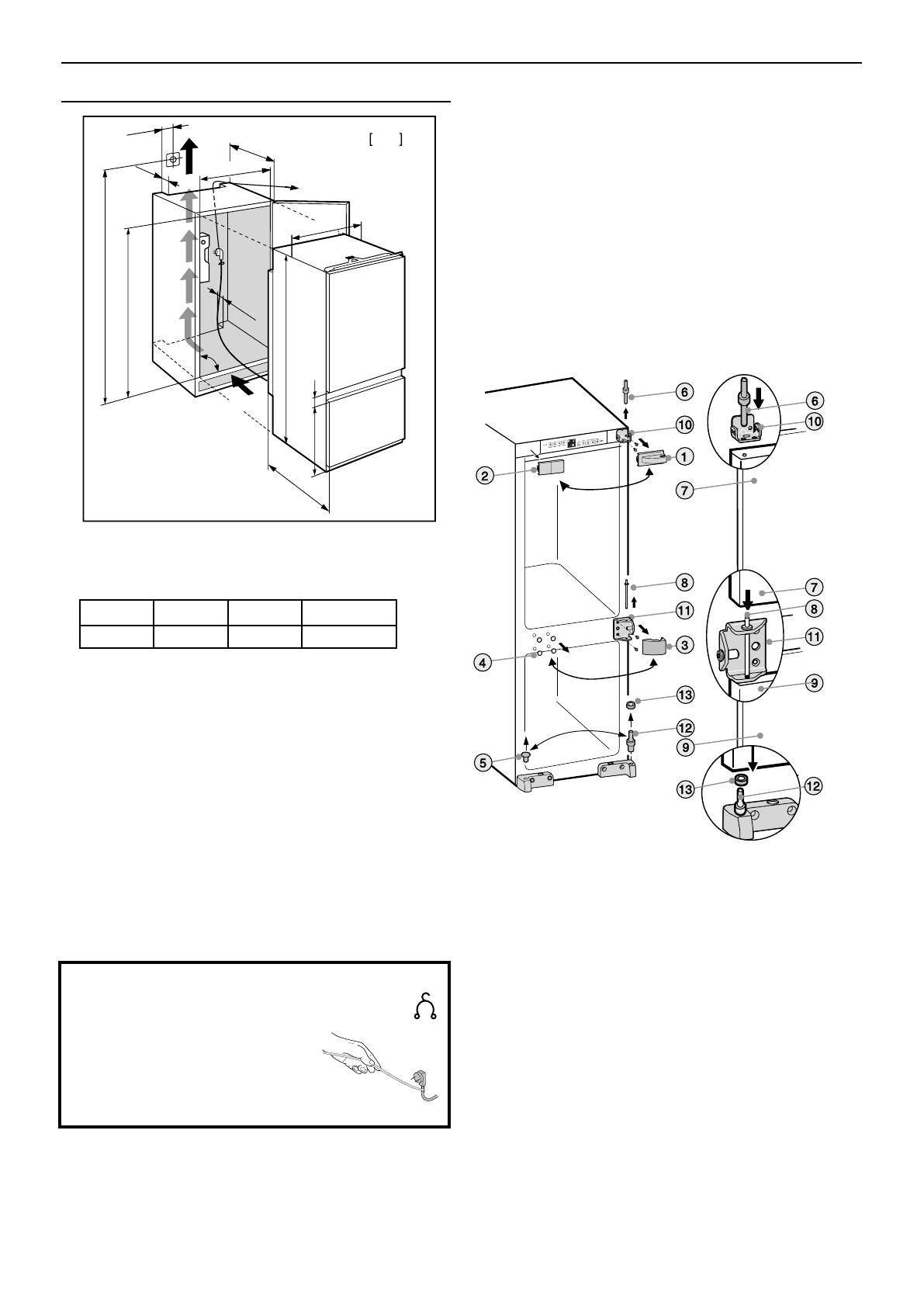

Изменение направления открывания дверей
При необходимости можно поменять упор; в ином случае см. руководство
дальше, начиная с раздела
Указания по установке
.
W
Для облегчения монтажа задвиньте устройство в нишу на 3/4
W
Снимите закрывающие элементы
1
,
2
3 4
и
5
.
W
Выкрутите верхний опорный палец
6
из двери холодильного отделения
7
.
Внимание:
Зафиксируйте дверь холодильного отделения от
откидывания.
W
Дверь холодильного отделения
7
отведите немного вперед и снимите
вверх.
W
Выкрутите средний опорный палец
8
.
Внимание:
Зафиксируйте дверь морозильного отделения от
откидывания
W
Приподнимите и снимите дверь морозильного отделения
9
W
Открутите верхний кронштейн
bl
и среднийкронштейн
bm
и прикрутите
на противоположной стороне теми же винтами.
W
Переставьте нижний кронштейн
bn
с шайбой
bo
.
W
Снова установите дверь морозильного отделения
9
:
наденьте снизу на опорный палец
bn
с шайбой
bo
,
деталь Z
. Средний
опорный палец
8
с помощью среднего кронштейна
bm
вставьте в
опору двери и прикрутите,
деталь Y
W
Снова установите дверь холодильного отделения
7
:
наденьте посередине на опорный палец
8
,
деталь Y
.
Верхний опорный палец
6
через
наружное
отверстие в кронштейне
bl
вставьте в опору двери холодильного отделения
7
и прикрутите,
деталь X
W
Установите закрывающие элементы соответственно на противоположной
стороне, повернув на 180°
Указания по установке и размеры
W
Проверьте
установочные размеры:
A
C
D
ICBS 31
1769,5
523
1772-1788
W
Выровняйте мебельный шкаф и при необходимости мебельные двери при
помощи уровня и уголка. Если требуется, используйте для выравнивания
подкладки. Промежуточное основание и боковая стенка мебельного
шкафа должны быть под прямым углом друг к другу.
W
Разрешается устанавливать холодильное / морозильное устройство
только в устойчиво расположенную мебель.
W
В обязательном порядке соблюдайте сечения вентиляции:
- Глубина вентиляционного проема в задней стенке мебели должна быть
не менее 38 мм.
- Сечение вентиляционного проема в нижней части мебели и по
бокам вверху должно быть не менее 200 см
2
. чем больше площадь
вентиляционного отверстия, тем меньше электроэнергии потребляет
устройство при работе.
C
A
mm
max.
2100
D
539
540
560-570
550
min.
38
min.
38
90°
min.200cm²
min.200cm²
110
67
Х
Y
Z
Перед началом монтажа:
W
Удалите держатель сетевого кабеля с задней стенки.
W
Проложите сетевой кабель с помощью
шнура.
